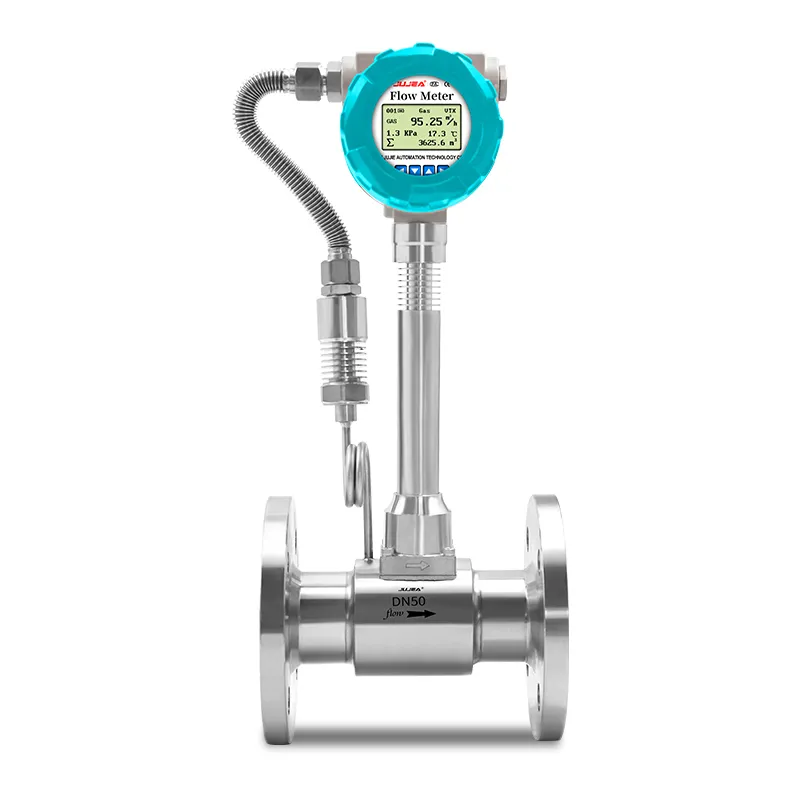

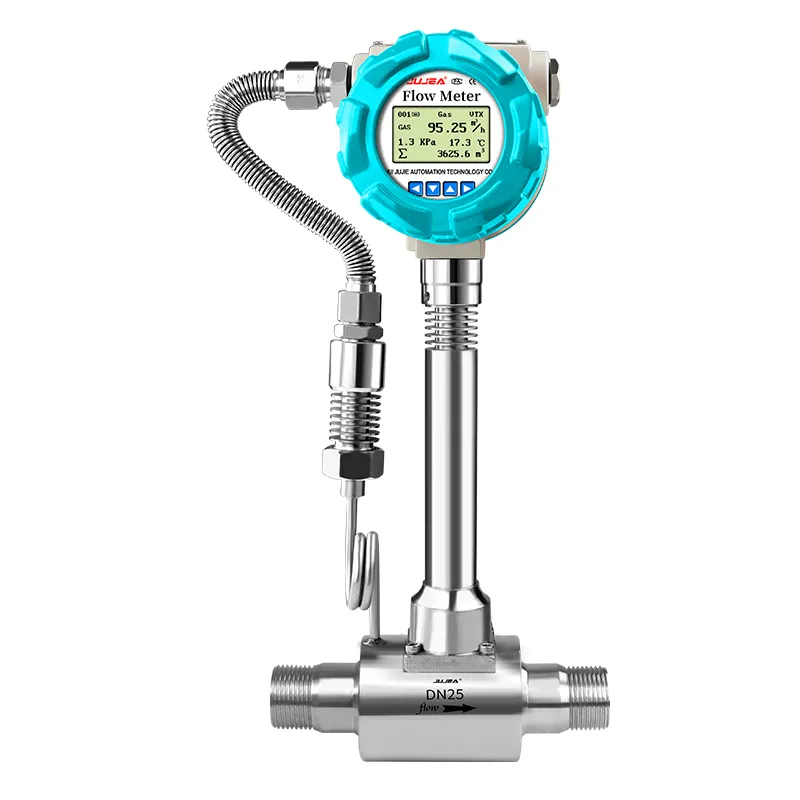

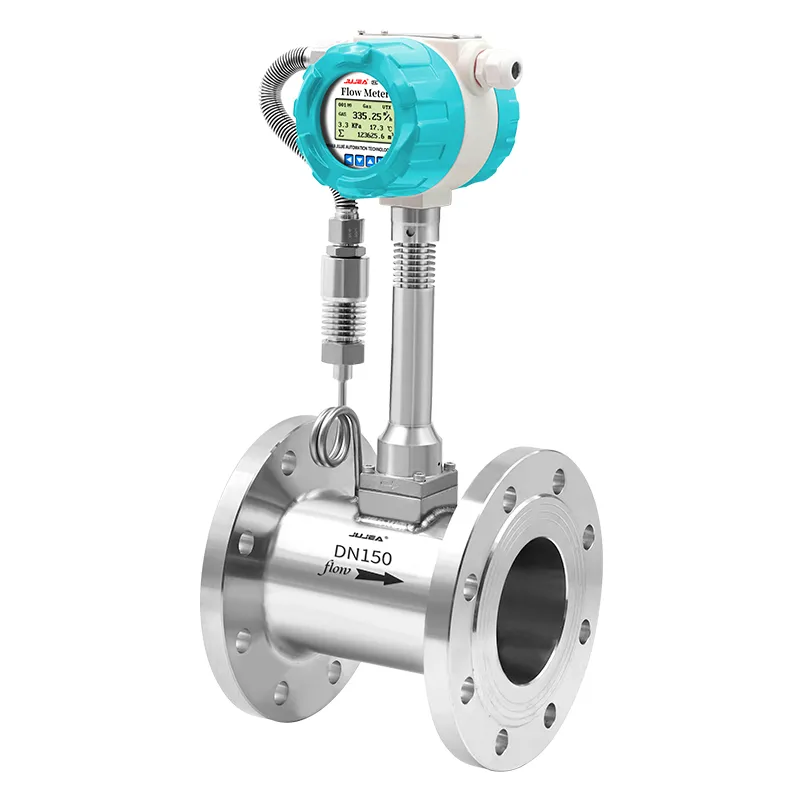

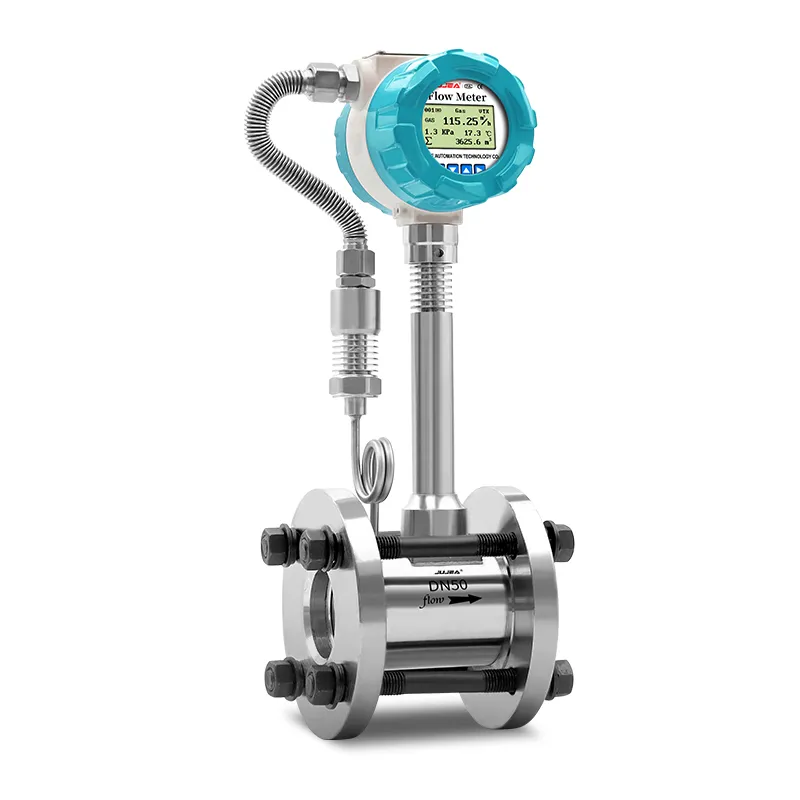

Medidor de flujo de aire comprimido

El medidor de flujo de vórtice aplica el principio de vórtice de Karman para la medición de aire comprimido. Integra compensación de temperatura y presión incorporada, admite el cálculo de volumen estándar, con cuerpo de acero inoxidable y salida de múltiples señales para el monitoreo de tuberías de aire de fábrica.

Características del medidor de flujo de aire comprimido

temperatura incorporada y compensación automática de presión, salida directa Nm³ estándar de flujo
Parte totalmente humedecida de acero inoxidable, sin partes móviles, antiobstrucciones y bajo mantenimiento
relación de reducción amplia de hasta 15:1, exactos para flujo de aire pequeño a pesado
Sonda T & P integrada opcional, multi conexiones de abrazadera/brida/rosca
Multi salidas: 4-20mA, pulso, Protección RS485 Modbus & HART
IP65, exdII CT6 opción a prueba de explosiones para talleres peligrosos
DN15 ~ DN300 gama de calibre completo, temperatura media ancha-20 ~ 350 ℃
Función de corrección lineal, baja pérdida de presión, medición de ahorro de energía

Especificación del medidor de flujo de aire comprimido

<32 33> Aceleración permitida por vibración 41> 1,0 de clase; clase 1,5; Relación de participación de clase 2,5 <55 56><85 86>

Diámetro nominal DN	15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300...
Calificación de presión	1,6 MPa (para una presión superior a 1,6 MPa, haga un pedido por acuerdo)
Medio y temperatura	Medio: líquido, gas general, vapor; Temperatura: -20 ~ 250 ℃; 250 ~ 350 ℃
Material del cuerpo	SS304; SS316L (pedido por acuerdo)
0,2g
Precisión
	1:6; 1:10; 1:20
Voltaje de fuente de alimentación	Batería de litio de 3,6 V; DC24V	Señal de salida	Pulso, 4 ~ 20mA, RS485, protocolo Hart
Marca a prueba de explosiones	ExdII CT6 Gb
clase> <70 71>IP65; IP68
Condiciones ambientales	Temperatura: -20 ~ 55 ℃; Humedad relativa: 5 ~ 95%; Presión atmosférica: 86 ~ 106KPa
Pantalla	Sin pantalla; Pantalla LCD	Interfaz eléctrica	M20X1.5; NPT1/2
