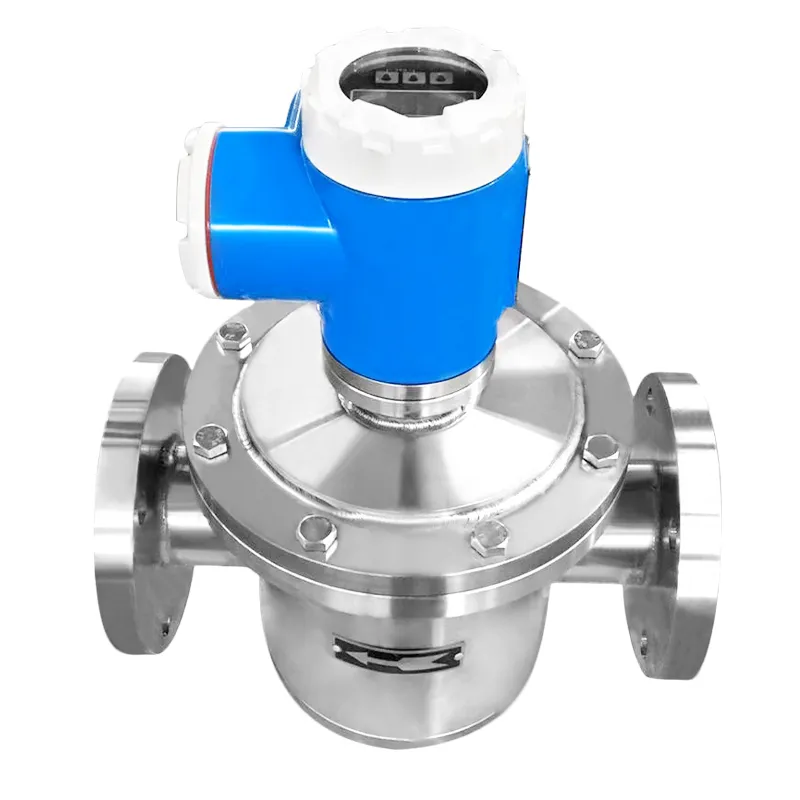

  • Display Oval Gear Flow Meter
  • Display Oval Gear Flow Meter

Medidor de flujo de engranajes ovalados

Pantalla medidor de flujo de engranajes ovalados integra pantalla local con sensor de engranajes ovalados de desplazamiento positivo. Muestra directamente el flujo instantáneo y acumulativo en el sitio, admite el pulso, salidas de 4-20mA y RS485, disponibles en versiones de hierro fundido, acero fundido y cuerpo de acero inoxidable.

Características del medidor de flujo de engranajes ovalados de pantalla

  • Pantalla LCD incorporada in situ, visualización en tiempo real de flujo instantáneo y volumen total

  • Principio de medición de engranajes ovalados de desplazamiento positivo, alta precisión (grado 0,2/0,5)

  • Tres opciones de material del cuerpo: hierro fundido, acero fundido, acero inoxidable SS304

  • Adecuado para aceite, medición química y líquida de alta viscosidad

  • Salida de señal múltiple: pulso, 4-20mA, Modbus RS485

  • Radiador de alta temperatura opcional para mediana hasta 200 ℃

  • Relación de reducción amplia, pérdida de presión baja durante el funcionamiento

  • Especificaciones completas de calibre de brida DN10 ~ DN200

  • Múltiples grados de presión: 1,6/2,5/4,0/6.3MPa opcional

  • Lectura local intuitiva, inspección de flujo in situ conveniente


Especificación del medidor de flujo de engranajes ovalados

<10 9><55 56> Tipo de alta viscosidad <85 86>
Tipo estándar
Modelo de producto Tipo de hierro fundido LC-A Tipo de acero inoxidable LC-B Tipo de acero fundido LC-E
Presión nominal (MPa) 1,6 1,6, 2,5, 4,0, 6,3 1,6, 2,5, 4,0, 6,3
Rango de temperatura Tipo de puntero convencional: -20 ~ + 80 ℃; Tipo de puntero de alta temperatura: -20 ~ + 200 ℃;
Tipo de LCD convencional: -20 ~ + 60 ℃; Tipo de LCD de alta temperatura: -20 ~ + 150 ℃
Clase de precisión 0.5%
Viscosidad de líquido medido 0,6-2mPa. s2-200mPa.s
Modelo de producto Tipo de alta viscosidad de hierro fundido de LC-NA Tipo de acero fundido LC-NE de alta viscosidad Tipo de acero fundido de LC-E
Presión nominal (Mpa) 1,6 1,6, 2,5, 4,0, 6,3 1,6, 2,5, 4,0, 6,3
Rango de temperatura Tipo de puntero convencional: -20 ~ + 80 ℃; Tipo de puntero de alta temperatura: -20 ~ + 200 ℃;
Tipo de LCD convencional: -20 ~ + 60 ℃; Tipo de LCD de alta temperatura: -20 ~ + 150 ℃
Clase de precisión 0.5%> <90 91>
Viscosidad de líquido medido 200-1000mPa.s1000-2000mPa.s
Tipo de alta precisión
Modelo de producto Tipo de hierro fundido LC-A Tipo de acero inoxidable LC-B Tipo de acero fundido LC-E
Presión nominal (Mpa) 1,6 1,6, 2,5, 4,0, 6,3 1,6, 2,5, 4,0, 6,3
Rango de temperatura Tipo de puntero convencional: -20 ~ + 80 ℃; Tipo de puntero de alta temperatura: -20 ~ + 200 ℃;
Tipo de LCD convencional: -20 ~ + 60 ℃; Tipo de LCD de alta temperatura: -20 ~ + 150 ℃
Clase de precisión 0.2%
Viscosidad del líquido medido 0,6-2 mPa.s2-200mPa.s
Alta viscosidad, tipo de alta precisión
Modelo de producto Tipo de alta viscosidad de hierro fundido LC-NA Tipo de alta viscosidad de acero fundido LC-NE Tipo de alta viscosidad de acero inoxidable LC-NB
Presión nominal (Mpa) 1,6 1,6, 2,5, 4,0, 6,3 1,6, 2,5, 4,0, 6,3
Rango de temperatura Tipo de puntero convencional: -20 ~ + 80 ℃; Tipo de puntero de alta temperatura: -20 ~ + 200 ℃;
Tipo de LCD convencional: -20 ~ + 60 ℃; Tipo de alta temperatura LCD: -20 ~ + 150 ℃
Clase de precisión 0.2%
Viscosidad de líquido medido 200-1000mpa. s 1000-2000mpa. s


Diagrama de pantalla Medidor de flujo de engranajes ovalados

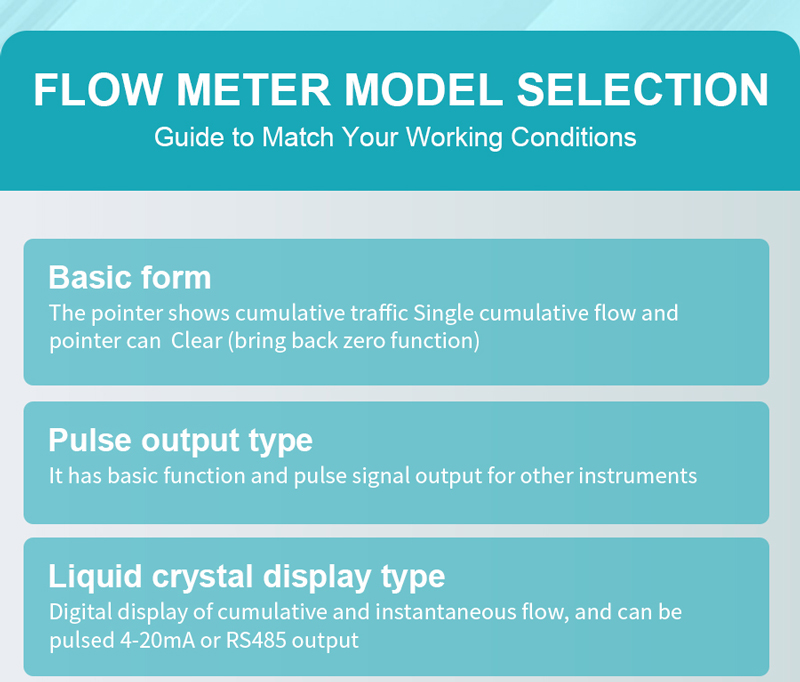

Display Oval Gear Flow Meter for Camera Temperature

Display Oval Gear Flow Meter for Catalyst Temperature Sensor
