Controlador de lote F31D

El controlador por lotes F31D adopta un chip de Cortex-M3 ARM, que coincide con los caudalímetros de pulso/4-20mA. Admite control preciso de doble válvula y bomba, almacena registros de flujo por lotes/diarios/mensuales, cuenta con comunicación Modbus RS485 y pantalla LCD para dosificación cuantitativa de líquidos alimentarios y químicos.

Características del controlador de lotes F31D

núcleo de Cortex-M3 ARM de alto rendimiento, ± 0.2% FS de alta precisión de pantalla
Compatible con pulso, 4-20mA, transmisores de flujo/temperatura/presión PT100
Salida de relé de 3 vías para válvula grande, control de enlace de válvula pequeña y bomba
Valor de cierre anticipado preestablecido para evitar el rebasamiento de llenado
multi-Unidad de conmutación: L/m³/kg/t, admite compensación de densidad de gas/líquido
Almacena lote, diariamente, Registros de flujo acumulativos mensuales y anuales
Comunicación dual RS485/RS232, modbus RTU compatible con
Salida de transmisión analógica incorporada de 4-20mA para instrumentos secundarios
Montaje en panel integrado diseño, instalación ligera y fácil
Filtrado de fallas completo y pequeñas funciones de corte de señal para medición estable

Especificación del controlador de lotes F31D

<83 84> <90 91><96 97>

Pantalla		128*64
Pantalla	Precisión	Exactitud de la pantalla: ± 0.2% F.S.
Procesador	Adopta ARM de alto rendimiento Cortex-M3 núcleo RISC de 32 bits
Función de entrada	Canal de flujo	Señales analógicas: 4-20mA, 0-10mA y otras señales; Señal de frecuencia: Fr (Rango: 0,0-5000,0 HZ, bajo nivel ≤ 1V, alto nivel ≥ 5V)
	Canal de temperatura	0-10mA, 4-20mA, Pt100 y otras señales
	Canal de presión	0-10mA, 4-20mA y otras señales
Función de salida	Salida de distribución de potencia	Proporciona 1 Conjunto (F12) de 12VDC y 2 sets (Q24, P24) de la fuente de alimentación del sensor 24VDC, la corriente de salida máxima por canal es 30mA, entre los cuales la corriente de flujo 24V distribución de potencia (Q24) y distribución de potencia de presión 24V (P24) compartir el mismo terreno> <55 56>
	Salida de transmisión	Soporta 1 canal de salida de transmisión de corriente estándar de 4-20mA, con capacidad de carga máxima de 500Ω
	Salida de relé	Admite 3 canales de salida de relé, capacidad de contacto 3A @ 250VAC/3A @ 30VDC
Función de comunicación	Interfaz de comunicación	Proporciona RS232C y RS485 dos interfaces de comunicación para que los usuarios elijan, admite protocolo Modbus RTU, velocidad en baudios (1200, 2400, 4800, 9600)
Función de comunicación	Interfaz de impresión	RS232C se conecta directamente a la micro impresora, baud Rate 1200
Fuente de alimentación de CA	220VAC/50HZ Fuente de alimentación de CA	Fuente de alimentación de CC	Compatible con 24VDC (18VDC-36VDC) fuente de alimentación DC; Soporta 12VDC (9VDC-18VDC) fuente de alimentación de CC	Precisión del error	Error de reloj	± 2 segundos por día
Entorno de trabajo (No trabajar en ambientes inflamables y corrosivos)	Temperatura ambiente	0 ~ 50 ℃ (Evite la luz solar directa)
	Humedad ambiente	0 ~ 85% R.H (sin condensación)
	Altitud	<2000 metros
Peso neto del instrumento	≤ 1,0Kg

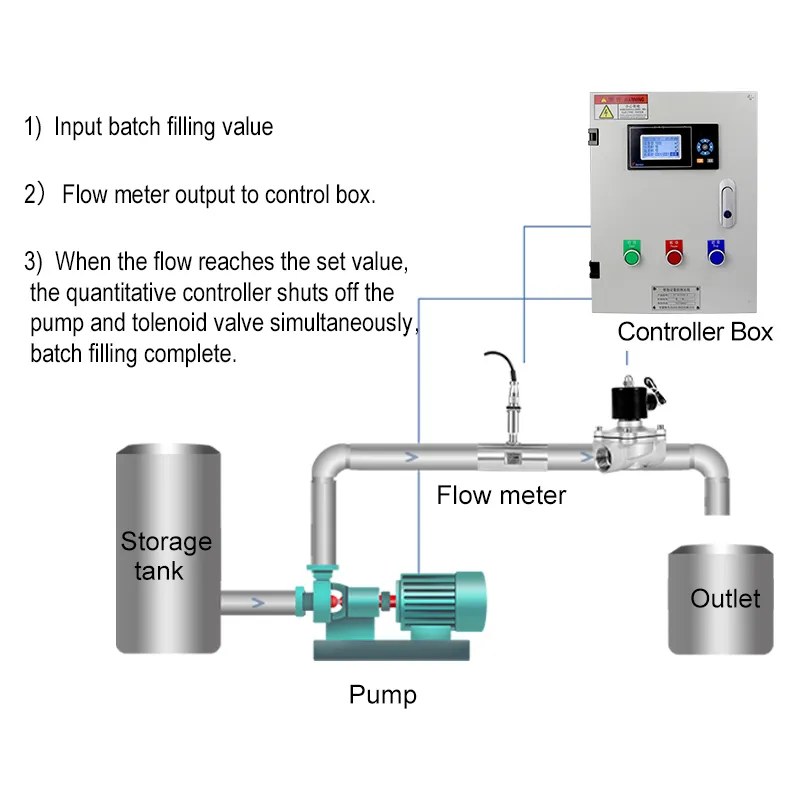

Diagrama del controlador por lotes F31D

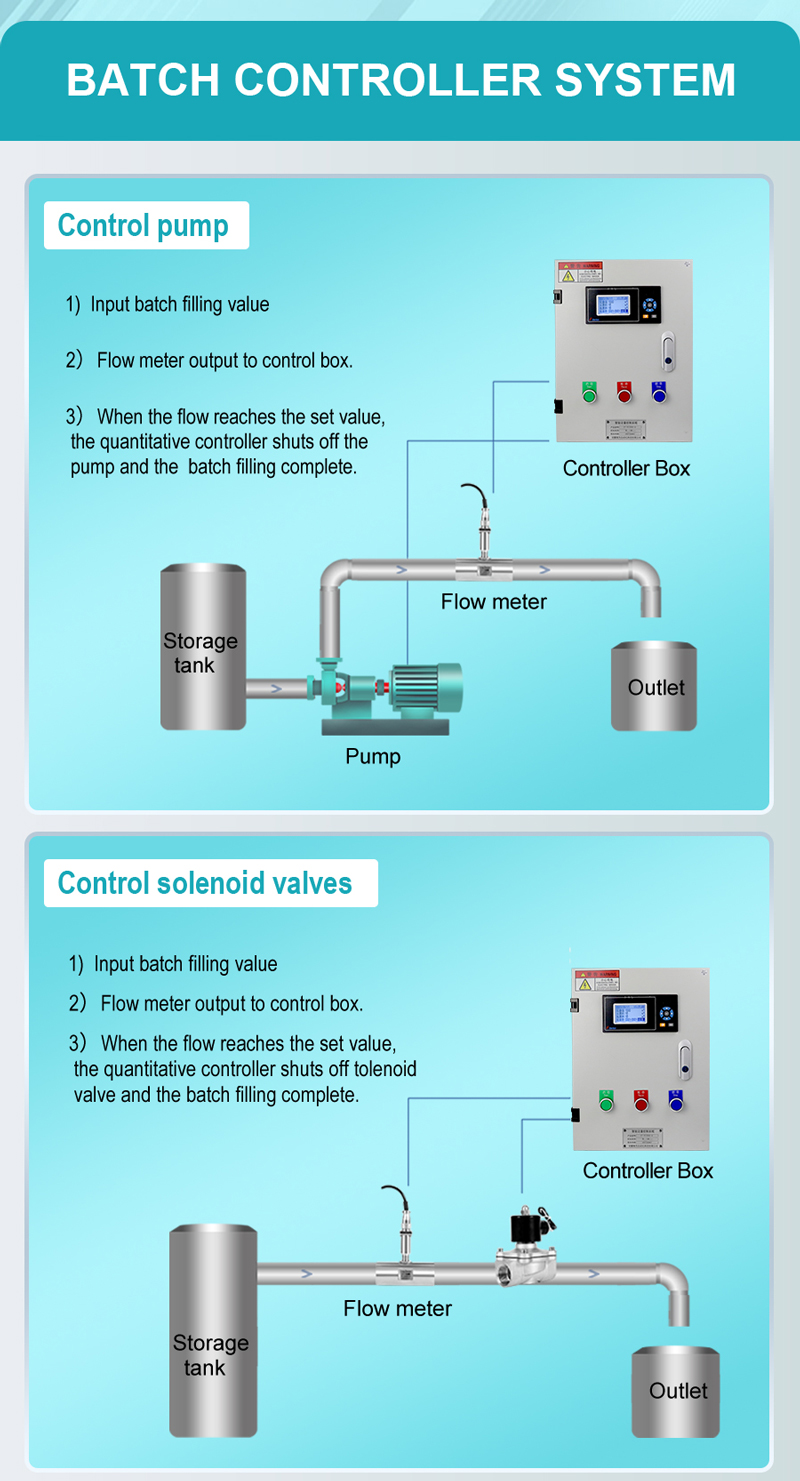

F31D Batch Controller for Flow Meter Batch Controller

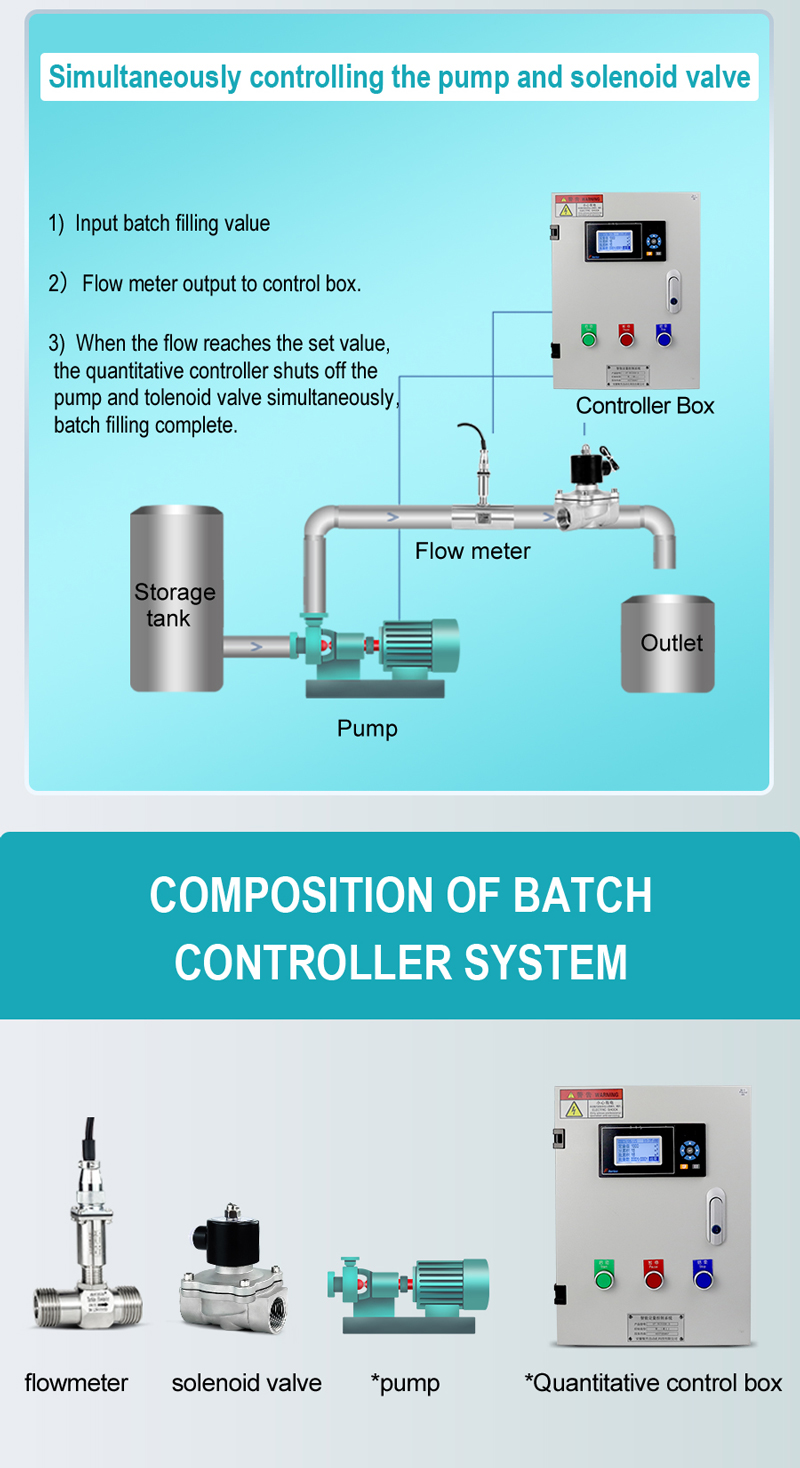

F31D Batch Controller for Liquid Batch Controller
