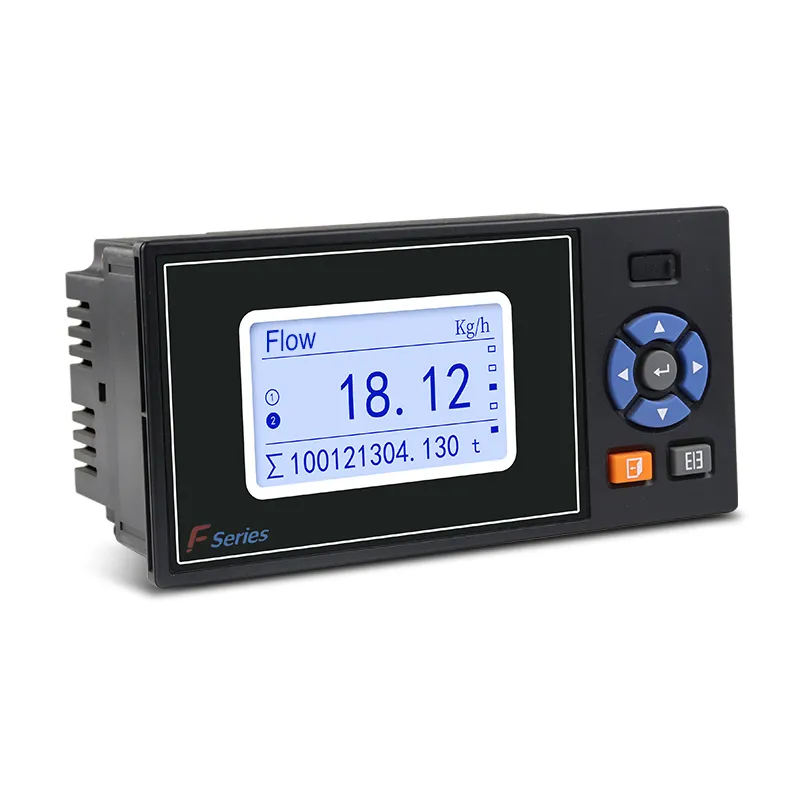

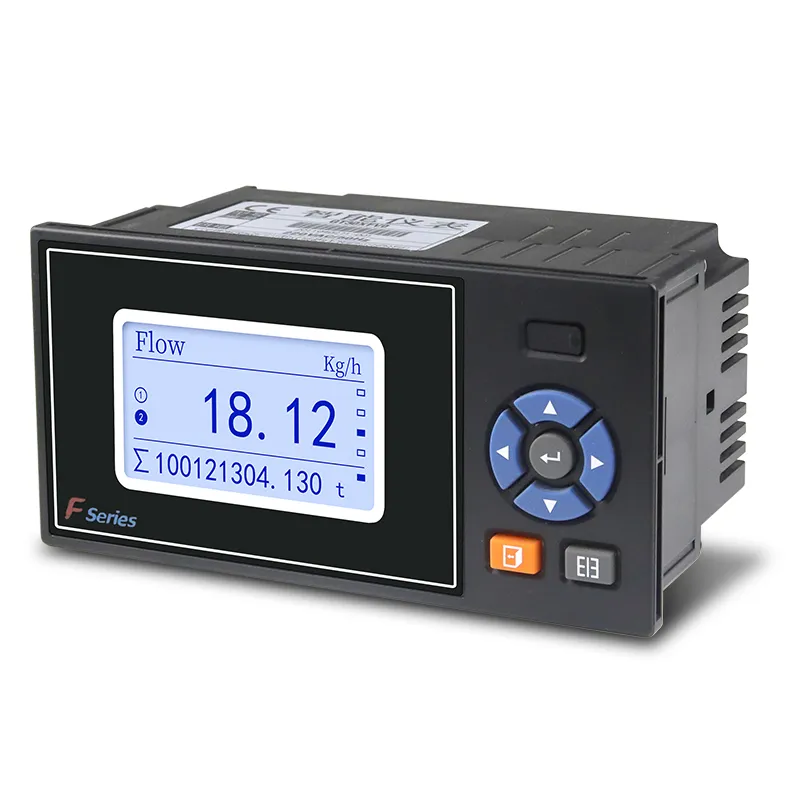

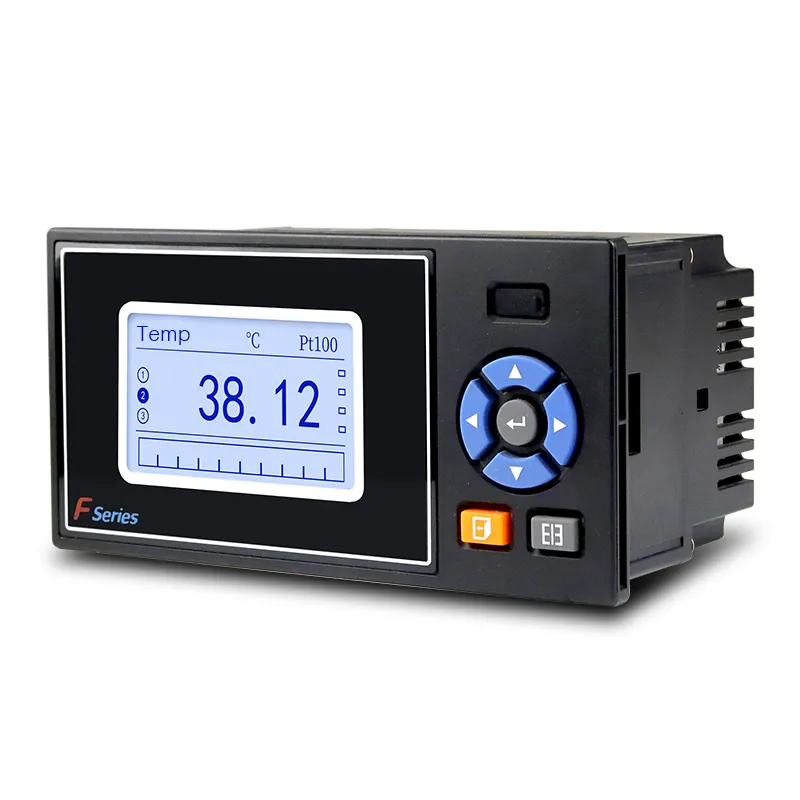

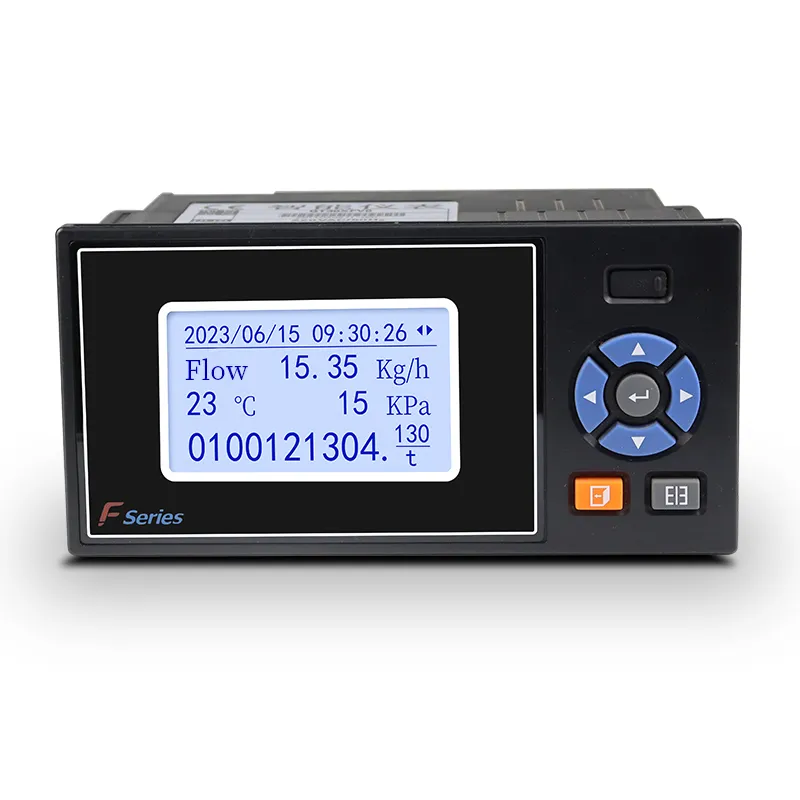

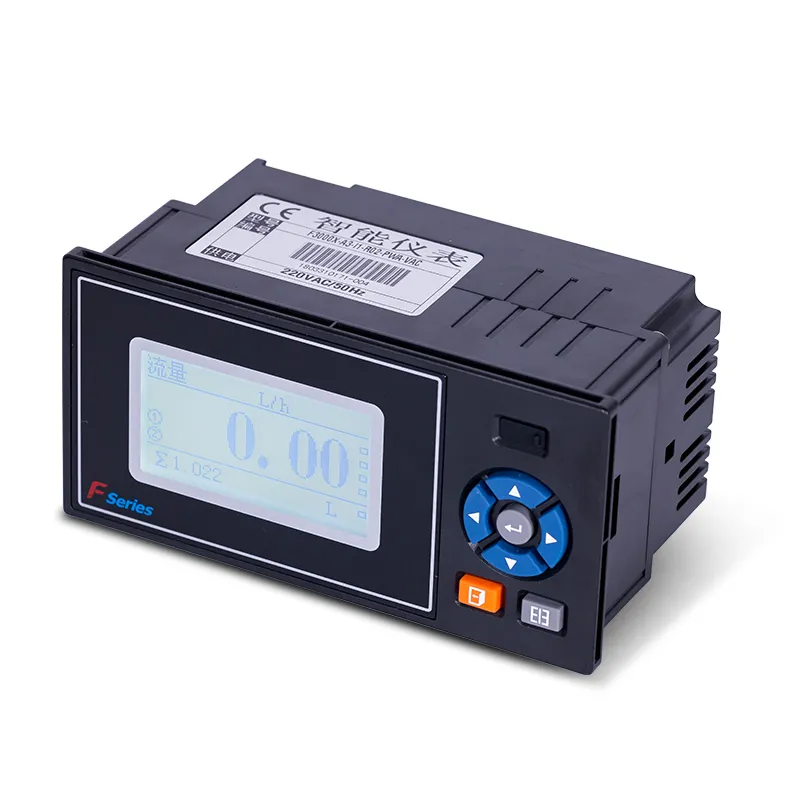

Totalizador de flujo GT30XF

GT30XF totalizador de flujo inteligente adopta chip ARM, pulso de soporte/flujo de 4-20mA y señales temporales Pt100. Realiza compensación de temperatura-presión de vapor/gas, almacena informes de turnos/diarios, con RS485 Modbus para medición de flujo industrial.

Características del totalizador de flujo GT30XF

núcleo de Cortex-M3 ARM de alto rendimiento, ± 0.2% FS alta precisión de medición
Entrada multiseñal: pulso, flujo de 4-20mA, señales de temperatura y presión Pt100
Algoritmo profesional de compensación de fluidos para vapor, gas Natural y gas general
Compensación DE EMERGENCIA incorporada si las señales de temp/presión no logran evitar la pérdida de cálculo
Almacenamiento completo de datos: turno/informes diarios/mensuales/anuales acumulativos, Registros de apagado
Copia de seguridad del disco USB para exportar todos los registros de medición y parámetros de configuración
Múltiple comunicación: RS485/RS232 Modbus RTU, admite la función de impresión de tiempo
Hasta 3 salidas de alarma de relé para flujo alto/bajo, umbrales de temperatura y presión
Vista de depuración de señales sin procesar en pantalla para calibración de campo rápido y resolución de problemas
Montaje del panel incrustado, fuente de alimentación de CA/CC de gran tensión para varios sitios industriales

Especificación del totalizador de flujo GT30XF

<55 56><85 86>

pantalla		128*64 (LCD)
Precisión		Exactitud de visualización y medición: ± 0.2% F.S.
Procesador		BRAZO de alto rendimiento Cortex-M3 RISC Core de 32 bits
Función de entrada	Canal de flujo	Señales analógicas: 4-20mA, 0-10mA, etc.; Señal de frecuencia: Fr (rango: 0,0-HZ 5000,0, nivel bajo <1V, nivel alto ≥ 5V)
	Canal de temperatura	4-20mA, 0-10mA, Pt100, etc
	Canal de presión	4-20mA, 0-10mA, Etc.
Función de salida	Salida de distribución	Proporciona 1 Conjunto (F12) fuente de alimentación del sensor de 12VDC y 2 sets (Q24, P24) 24VDC, corriente de salida máxima por canal 30mA	Salida de transmisión	Admite 1 canal de salida de transmisión de corriente estándar (Fuente opcional), capacidad de carga 500Ω (Max)
	Salida de relé	Soporta hasta 3 canales de salida de relé, contacto Calificación 3A @ 250VAC/3A @ 30VDC, Alarma configurable alta, alta, baja, baja
	Interfaz DE COMUNICACIÓN> <70 71>RS232C o RS485, admite protocolo Modbus RTU, velocidad en baudios (1200, 2400, 4800, 9600)
Informe de copia de seguridad y transferencia		Admite el protocolo USB2.0, admite la transferencia de informes acumulativos a través de un disco U de 1G a 32G
Fuente de alimentación		Por defecto 220 VCA/50HZ AC power suministro, compatible con 24VDC o 12VDC DC fuente de alimentación (Especifique la fuente de alimentación de CC)	Entorno de trabajo		Temperatura de funcionamiento: 0 ~ 50 ℃ (Evite la luz solar directa) Humedad de funcionamiento: 0 ~ 85% R.H (sin condensación) Altitud:<2000 metros
Peso neto del instrumento> <96 97>≤ 1,0Kg
Idioma		Chino e inglés bilingüe

Diagrama del totalizador de flujo GT30XF

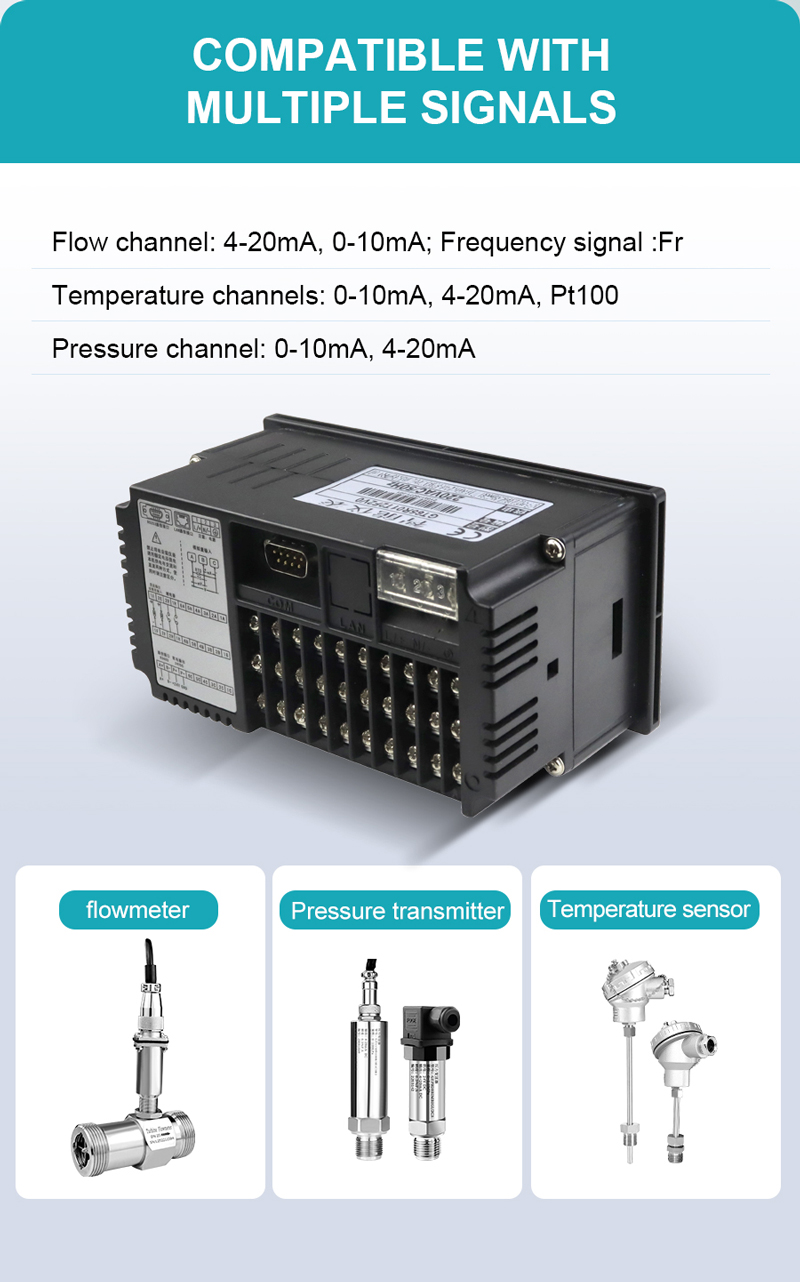

GT30XF Flow Totalizer for Industrial Instrumentation and Control

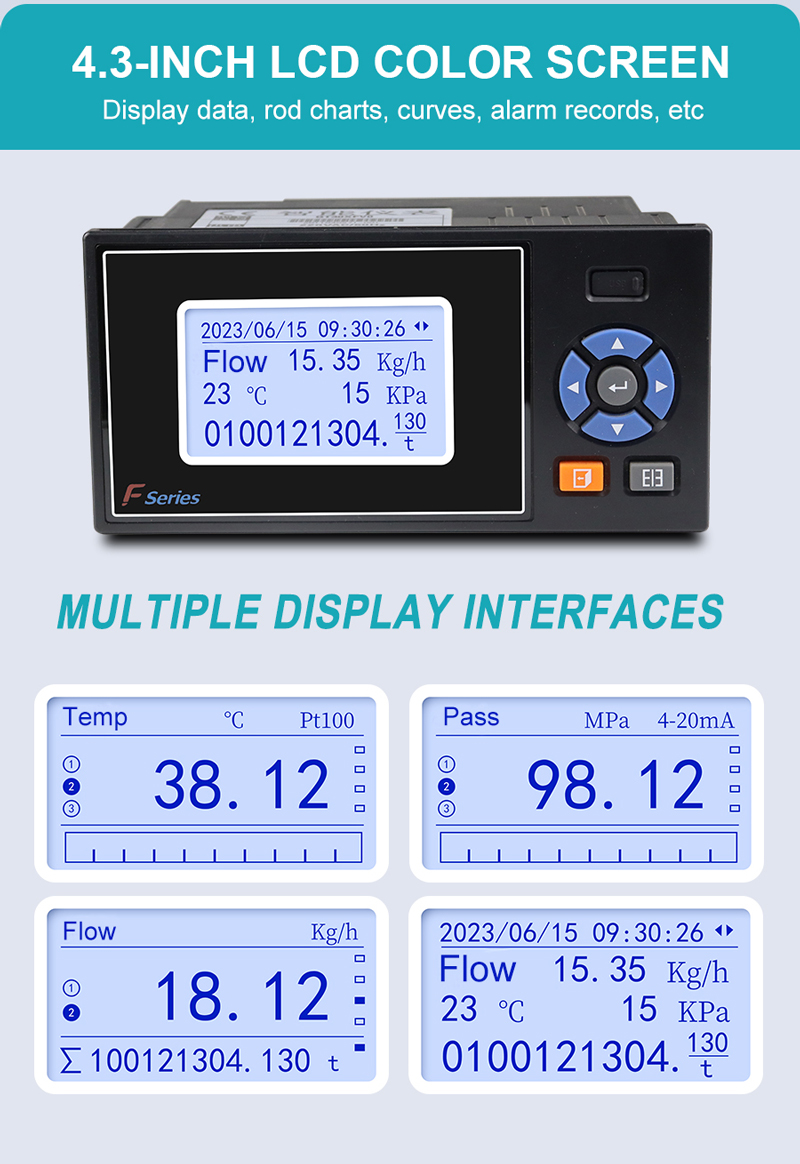

GT30XF Flow Totalizer for Instrumentation and Process Control
