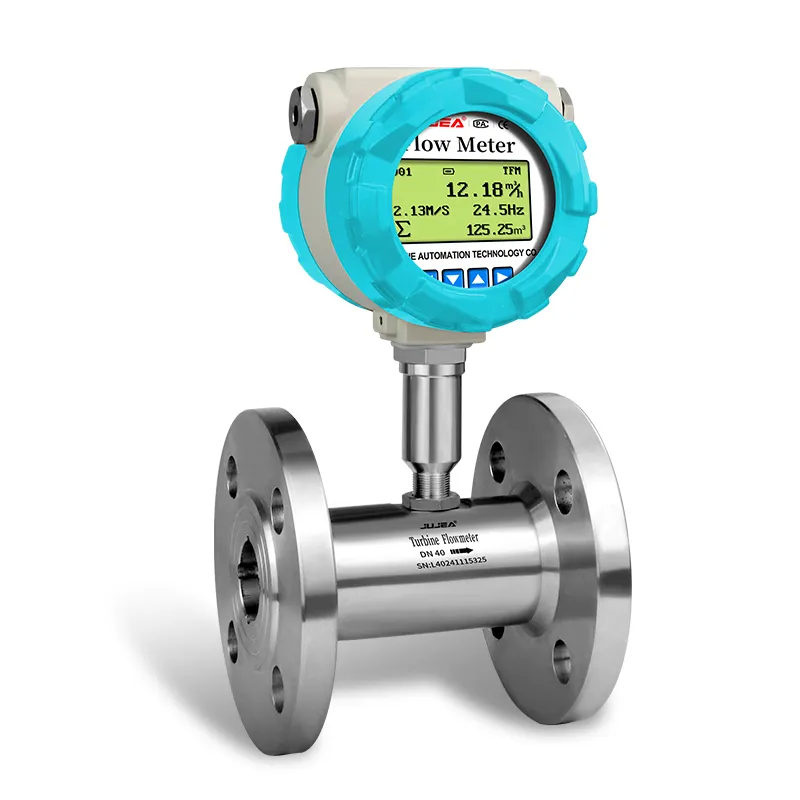

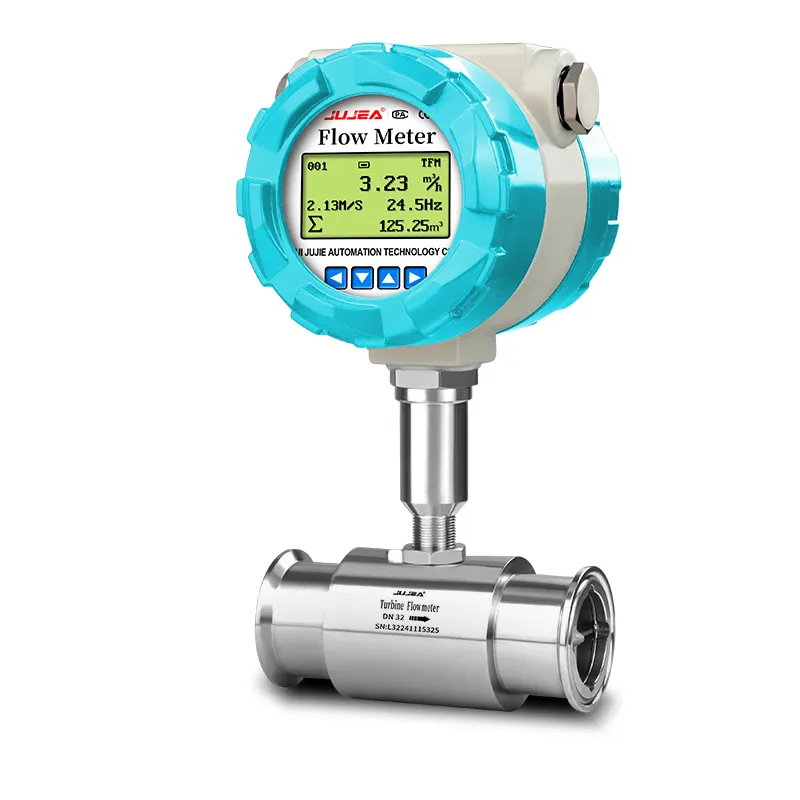

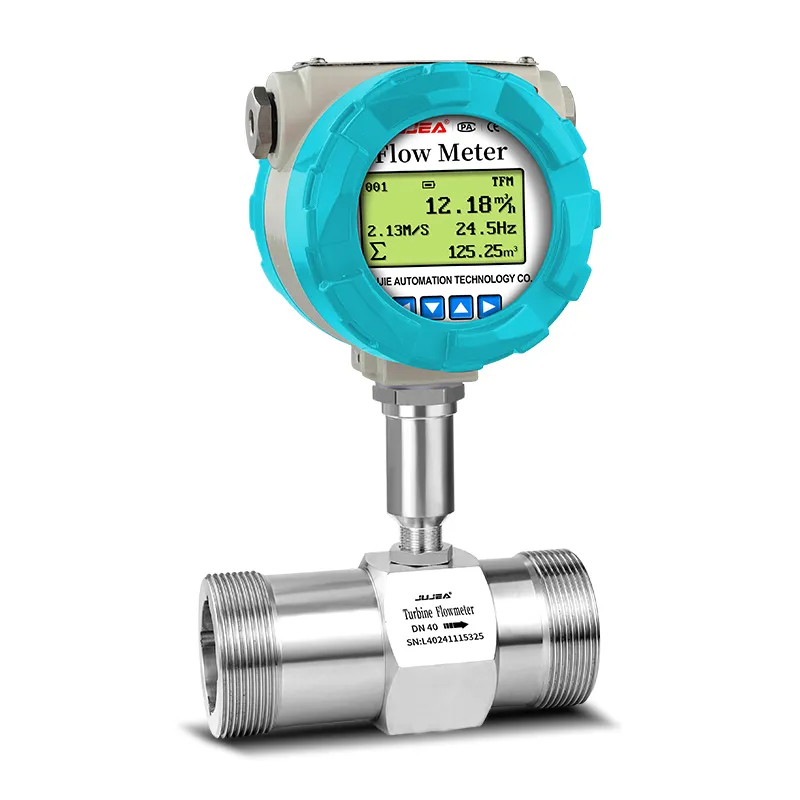

Medidor de flujo de turbina líquida

El medidor de flujo de turbina de alta precisión de la serie GTLWGY utiliza tecnología de equilibrio de par para ofrecer una precisión de ± 0.5%, una excelente repetibilidad y una respuesta rápida. Con un diseño resistente y ligero con bajo mantenimiento, se integra a la perfección a través de 4-20mA, pulso, 0-10V, 0-5V o RS485Modbus. Para entornos exigentes, las opciones personalizadas incluyen certificación a prueba de explosiones ExdIICT6 Gb, resistencia a altas temperaturas de hasta 180 ° C, nivel de protección IP68 y modelos de PTFE resistentes a la corrosión.

Características del medidor de flujo de turbina líquida

  • Alta precisión: Ofrece una precisión de hasta ± 0.5% con una excelente repetibilidad.

  • Respuesta rápida: Captura los cambios de flujo transitorio al instante, ideal para la realización de lotes cuantitativos.

  • Relación de giro amplio: Se realiza de manera confiable en amplios rangos de flujo con una baja caída de presión.

  • Compacto y resistente: Diseño ligero con una carcasa de acero inoxidable duradera para una fácil instalación.

  • Integración inteligente : Soporta salidas multiseñal incluyendo 4-20mA, Pulso, y Modbus RS485.

    <32 33>

    Entorno duro listo: ExdIICT6 Gb opcional a prueba de explosiones y 180 ° C de alta temperatura e IP68 impermeable para procesos exigentes.



Especificación del medidor de flujo de turbina líquida

33> Enroscado 45> Brida <85 86>
Medio Sin impurezas, baja viscosidad, sin líquido corrosivo fuerte
Estándar Sensor de flujo de turbina (JB/T9246-2016)
Procedimiento Medidor de flujo de turbina (JJG1037-2008)
Calibre y conexión del instrumento Brida DN15-DN200
DN4-DN65
Abrazadera DN4-DN100
Estándar HG20592-2009
Otros-Internacional DIN, ANSI, JS
Otros-Doméstico Estándar de la industria química, estándar de maquinaria
Hilo Especificado Rosca de tubería británica (rosca externa)> <70 71>
Otros Rosca interna, rosca esférica, rosca NPT, etc.
Repetibilidad de precisión Precisión Nivel de 1,0, Nivel de 0,5, Nivel de 0,2 (Necesidad de personalización) Repetibilidad ≤ 0.33%, ≤ 0.16%, ≤ 0.067%> <90 91>
Relación de rango 1:6; 1:10; 1:20> <96 97>
Calibración Condiciones de calibración Calibración estándar de flujo de líquido Calibración Método de masa estática Calibración de flujo de líquido Temperatura ambiente 20 ℃ 65% de humedad ambiente
Uso Temperatura media Configuración estándar-20 ℃ ~ 100 ℃ T1 (tipo general, personalizado) -20 ℃ ~ 120 ℃ T2 (tipo de temperatura alta, personalizado) -20 ℃ ~ 150 ℃ T3 (tipo de temperatura alta, personalizado) -20 ℃ ~ 180 ℃
Temperatura -20 ℃ ~ 60 ℃
Humedad 5% ~ 90%
Presión 86Kpa ~ 106Kpa
Función de salida Señal Señal de pulso, Señal de 4-20mA
Salida Comunicación RS485, protocolo HART
Fuente de alimentación Alimentación externa + 24VDC, adecuado para salidas de 4 a 20mA, salida de pulso, RS485, etc.
Energía interna 1 Juego de batería de litio de 3,6 V 19Ah
Interfaz de señal Tipo N Conector Hissman DIN43650 o enchufe de aviación CX165P
Rango completo Hilo interno de hebilla impermeable de metal M20 × 1,5
a prueba de explosiones Grado a prueba de explosiones ExdⅡC T6 Gb
Protección Grado de protección IP65

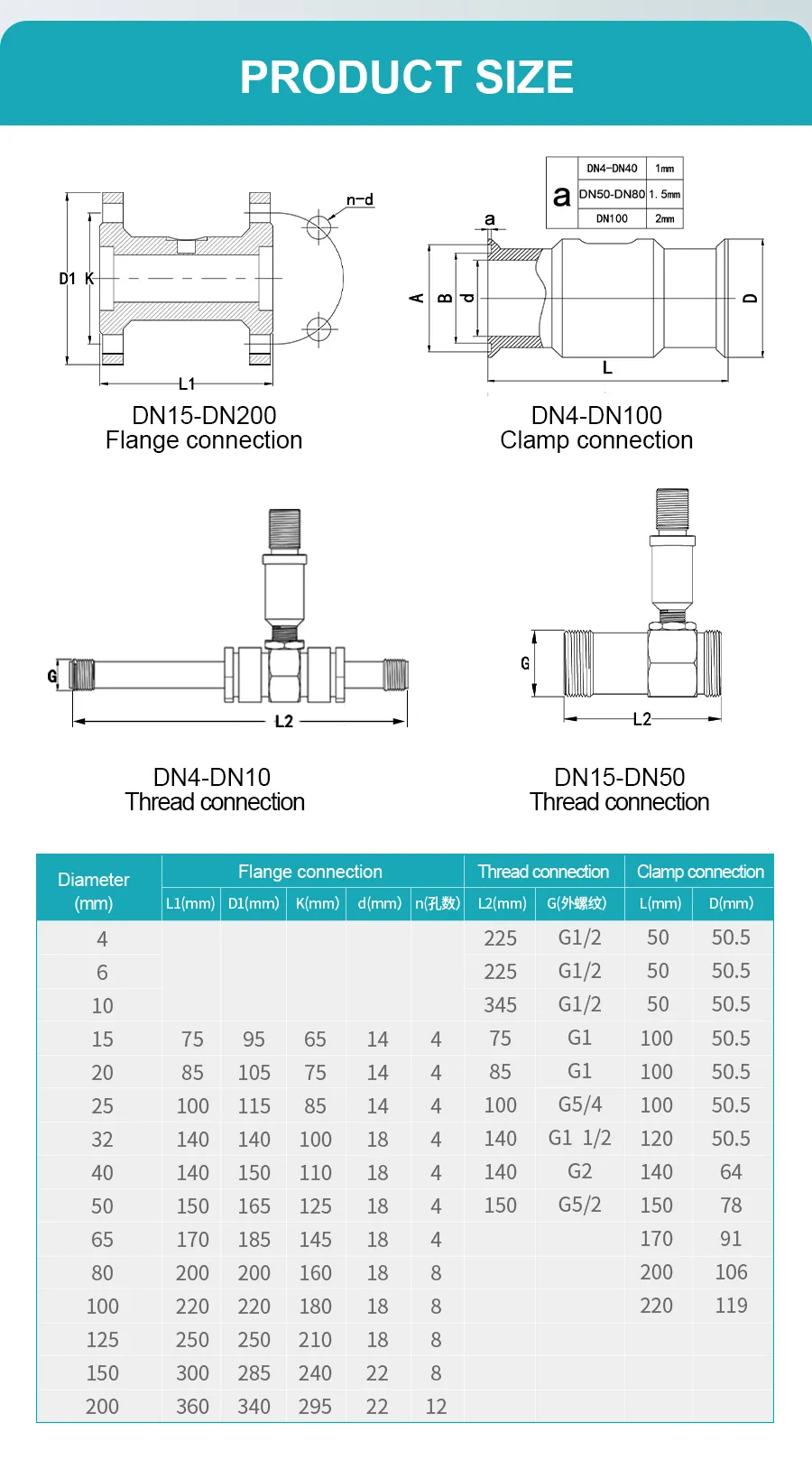

Diagrama del medidor de flujo de turbina líquida

product size
