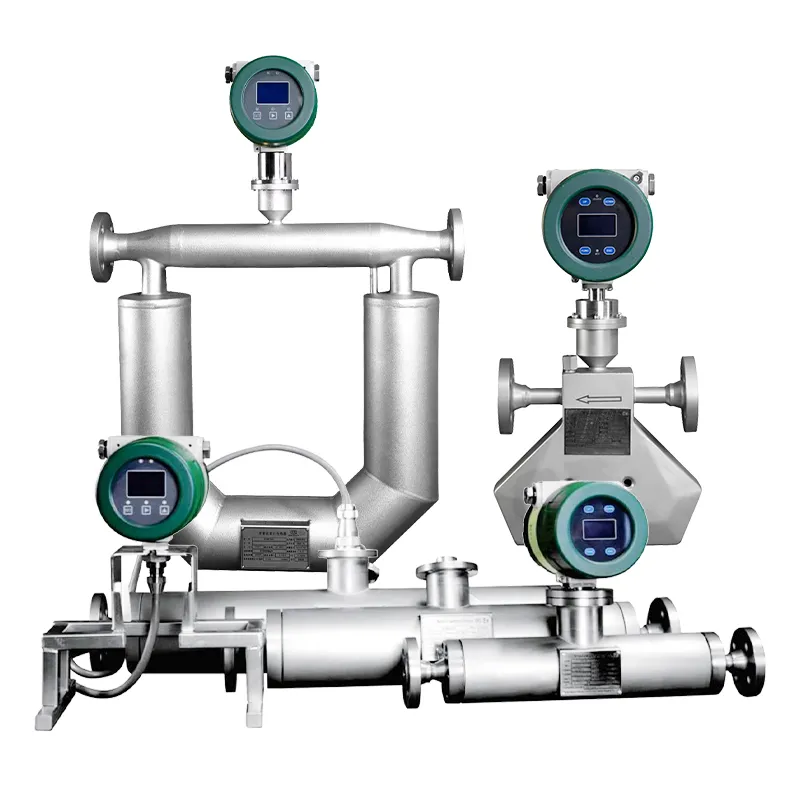

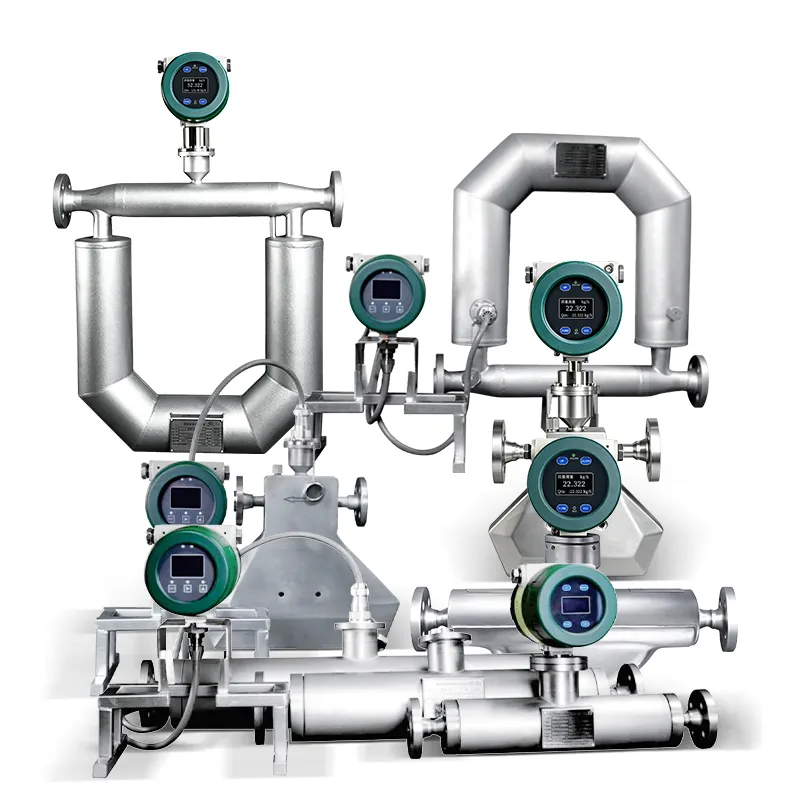

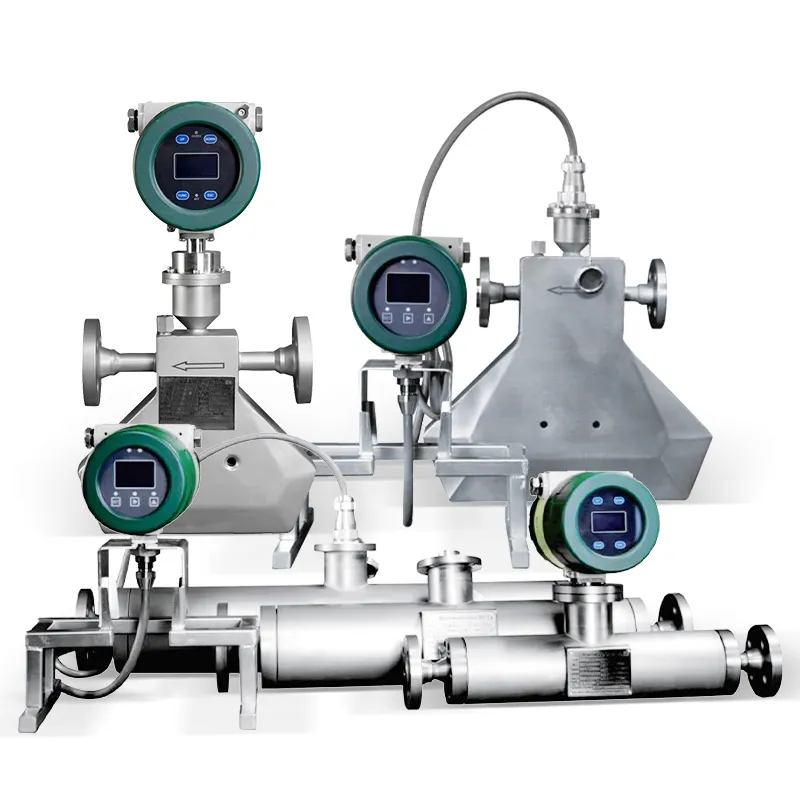

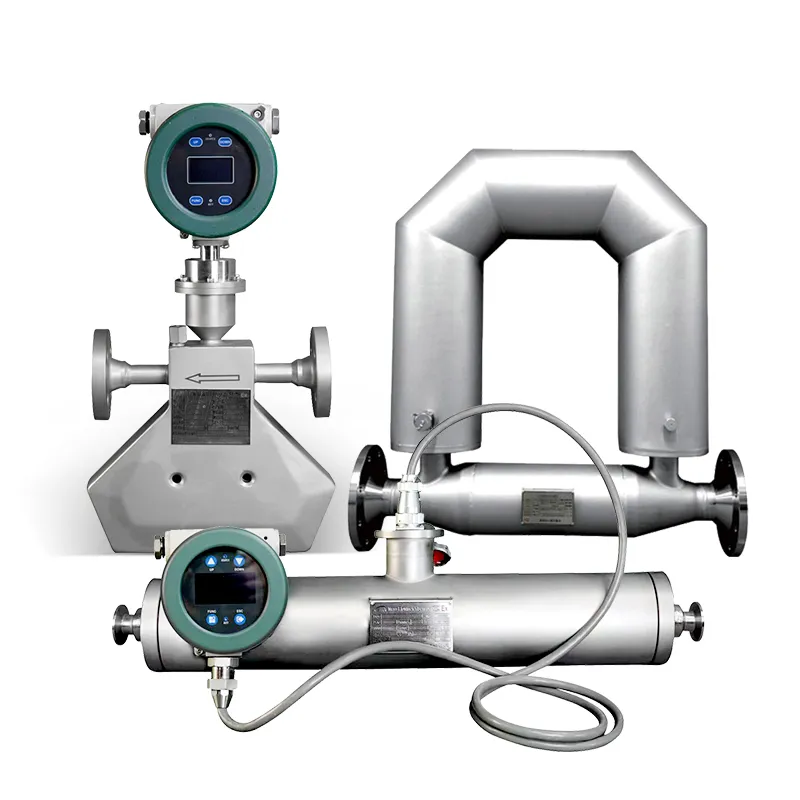

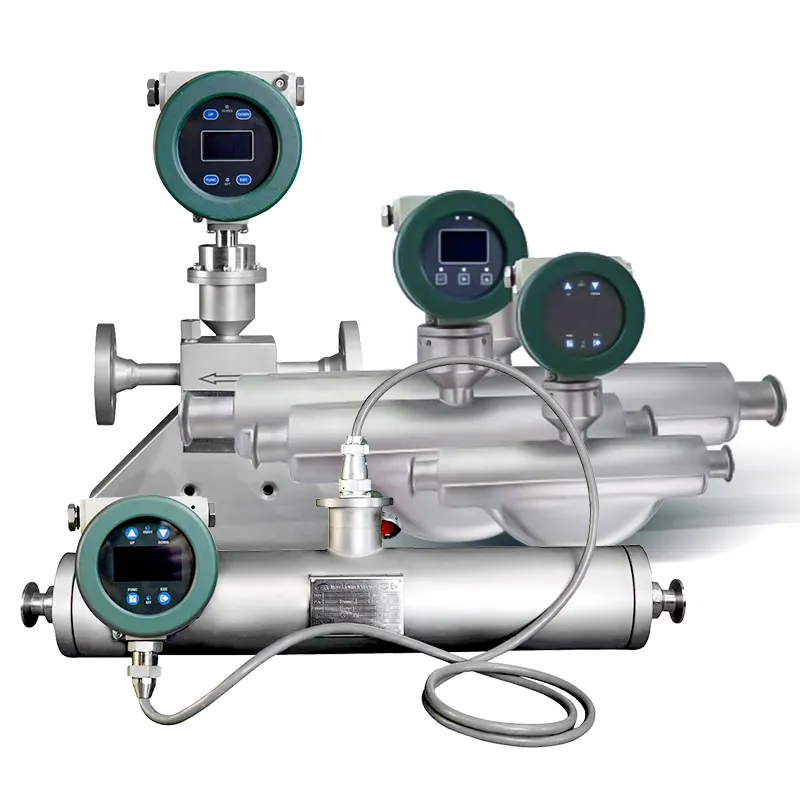

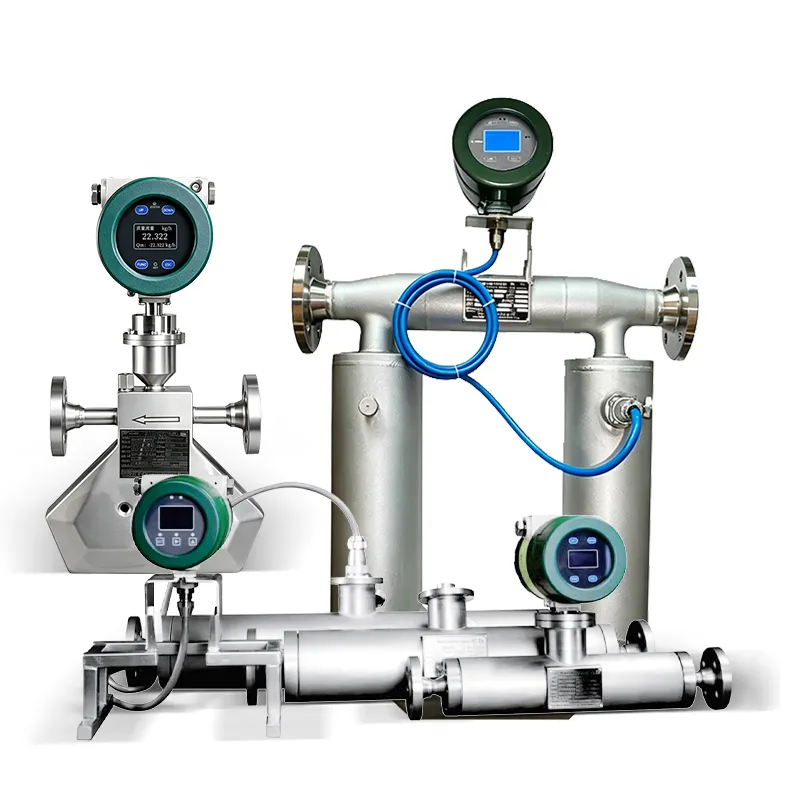

Tubo recto Coriolis medidor de flujo

El medidor de flujo másico Coriolis de tubo recto adopta un diseño de tubo vibratorio recto basado en el principio de Coriolis. Mide directamente el flujo de masa, la densidad y la temperatura, con tubo de medición SS316L, amplio rango de temperatura: 200 ~ 300 ℃, alta precisión y múltiples salidas de señal de la industria.

Características del medidor de flujo de tubo recto Coriolis

Diseño de tubo de medición simple recto, sin residuos medios en el interior, fácil limpieza CIP
medir directamente el flujo de masa, densidad media y temperatura simultáneamente
Alta precisión de medición de hasta ± 0.1%, excelente repetibilidad
sin necesidad de secciones de tubo rectas delanteras y traseras, instalación flexible
SS316L tubo de medición, aplicable para medios de baja temperatura a alta temperatura (-200 ℃ ~ 300 ℃)
Rendimiento antivibración fuerte, medición estable bajo la vibración de la tubería
Múltiples opciones de conexión: brida, rosca, tri-abrazadera sanitaria
Compatible con 4-20mA, frecuencia de pulso, señales Modbus y HART RS485
Relación de reducción amplia 10:1 ~ 20:1, suspensión de ajuste, aceite, líquido químico y criogénico
Exd[ia] a prueba de explosiones de CT6, LCD táctil integrada para la visualización de datos in situ
Baja pérdida de presión, estructura simple y bajo costo de mantenimiento

Especificación del medidor de flujo de tubo recto Coriolis

Rango de medición del calibre	DN3 ~ DN25
Precisión de medición de flujo	± 0,1 ~ 0.2%
Repetibilidad	± 0,05 ~ 0.1%
Rango de medición de densidad	0,3 ~ 3g/m³
Precisión de medición	± 0.002g/m³
Rango de medición de temperatura	-200 ~ + 350 °C
Precisión de medición	± 1 °C
Temperatura ambiente de funcionamiento	-40 ~ 60 °C
Material del tubo de medición	SS316L, hastelloy C, Titanio
Material de la carcasa	SS304, SS316L
Presión de trabajo	Convencional 0 ~ 4,0 MPa; estándar a prueba de explosiones de alta presión de 25 a 40MPa
	Ex dB IIC T6 Gb
Clase de protección	IP67
Señal de salida	4 ~ 20mA; señal de pulso; RS485
Comunicación	MODBUS; fuente de alimentación HART> <96 97>
	22 ~ 245V CA o CC
contenido de pantalla LCD	Flujo instantáneo, flujo acumulativo, Temperatura, densidad, concentración, acumulación positiva y negativa; con función de almacenamiento de datos en apagado y recuperación ante pérdida de datos.

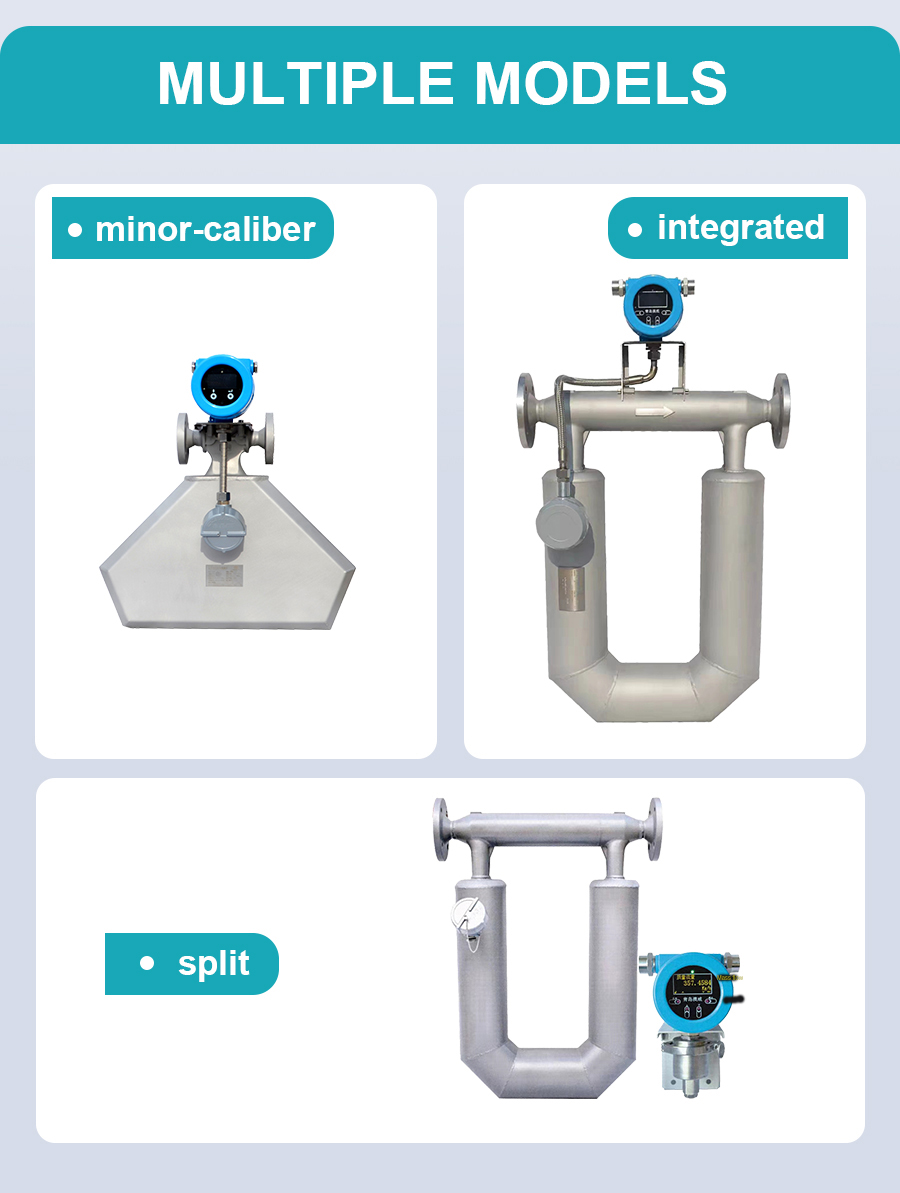

Opcional	Convertidor dividido, convertidor integrado

Diagrama del medidor de flujo de Coriolis de tubo recto

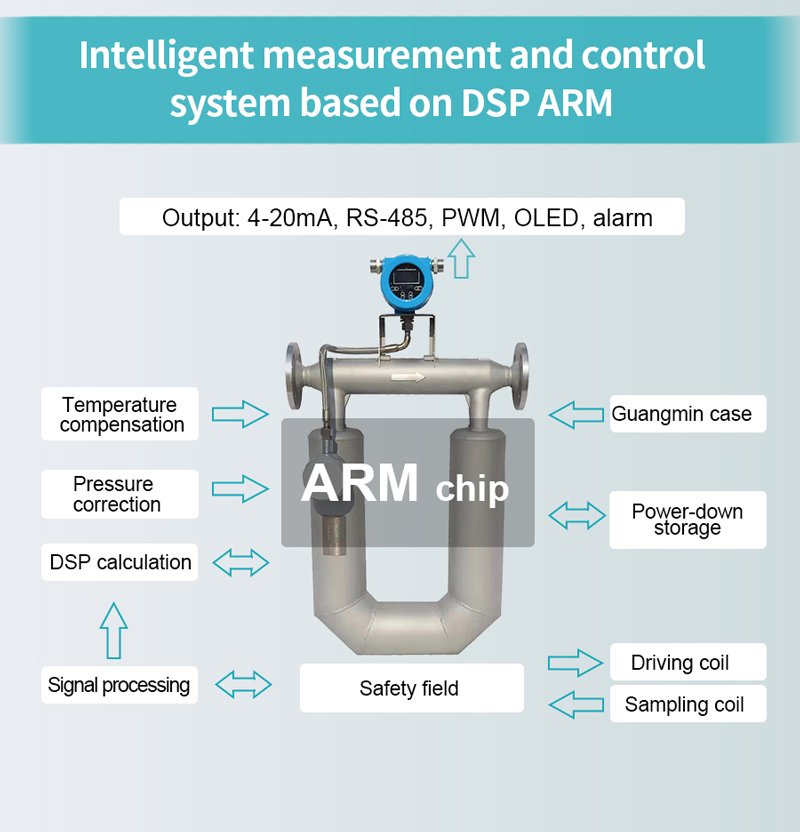

Straight Tube Coriolis Flow Meter for Water Level Meter

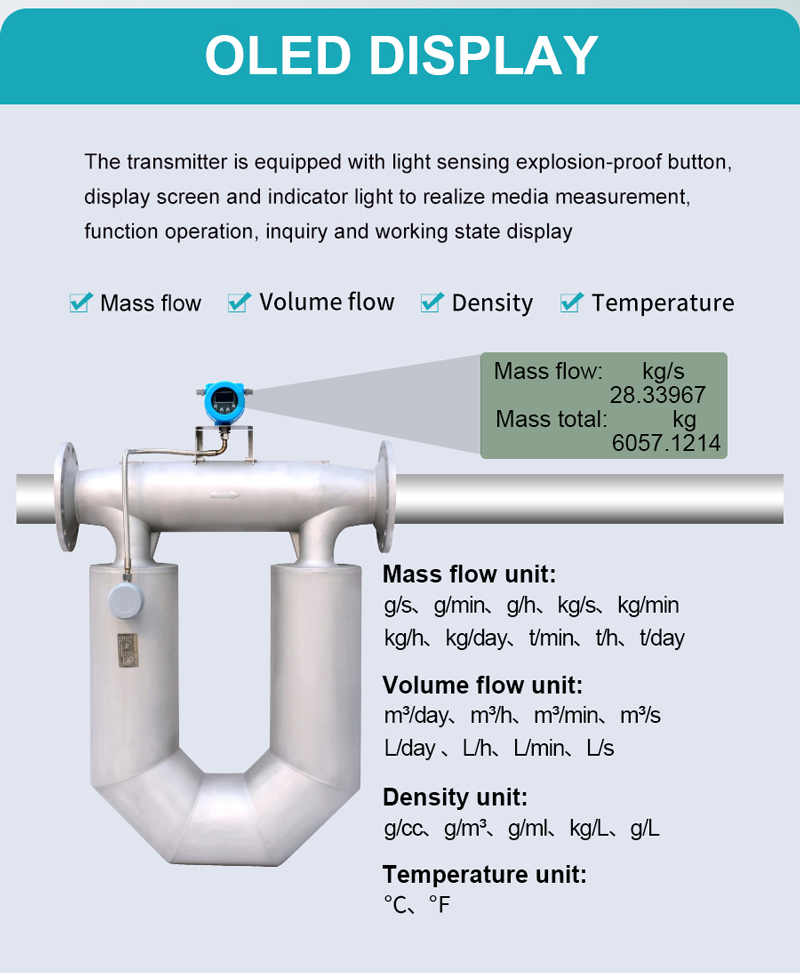

Straight Tube Coriolis Flow Meter for Water Level Measurer
