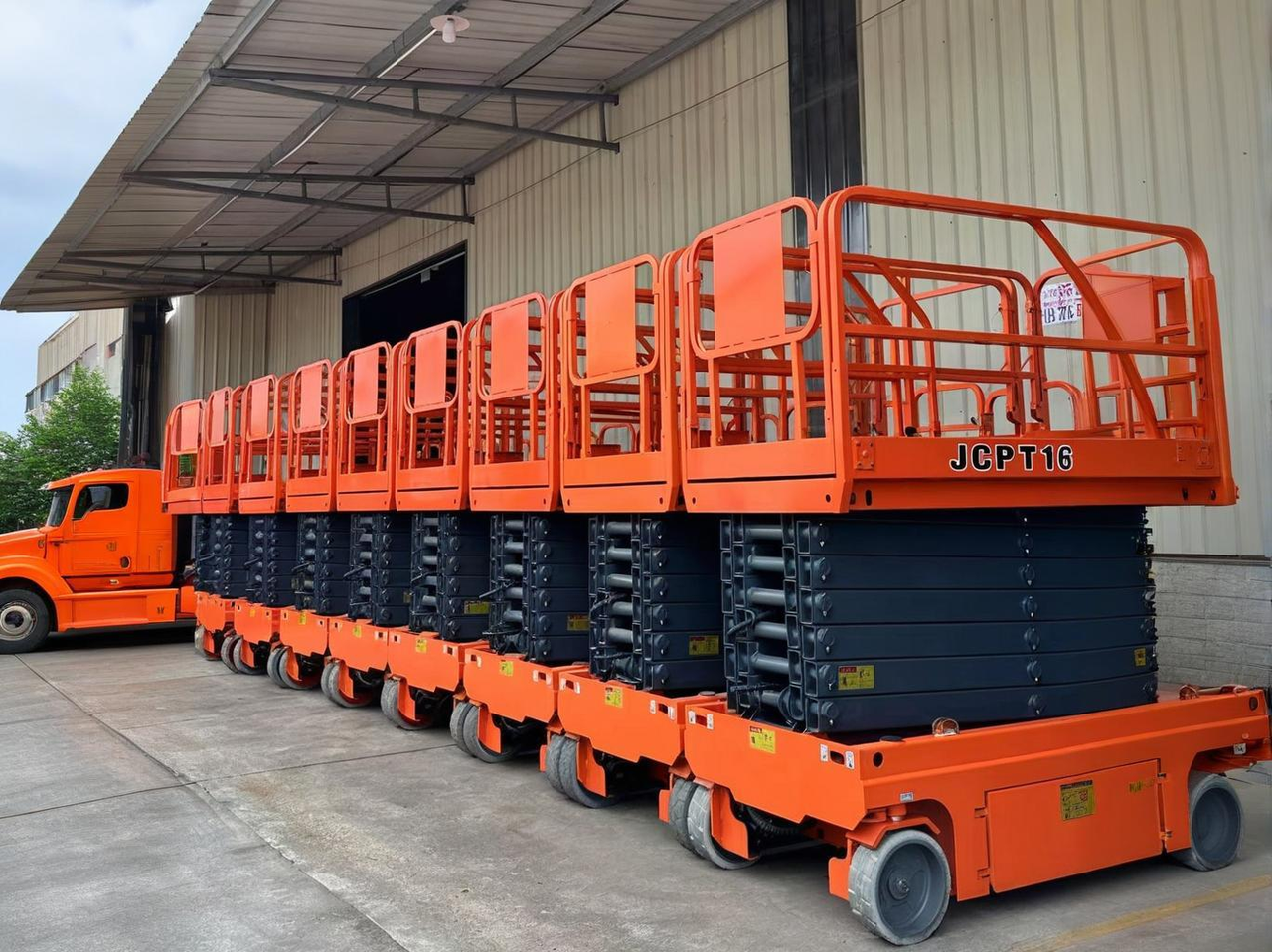

Análisis de la aplicación de transmisores de presión en plataformas de trabajo aéreo

Como pieza central de equipo en la construcción, generación de energía, logística y otros campos, la operación segura y estable de las plataformas de trabajo aéreo impacta directamente la seguridad del personal y la eficiencia del proyecto. Este equipo se basa principalmente en un sistema hidráulico para impulsar la elevación de la plataforma, y los cambios en la presión del sistema hidráulico reflejan directamente el estado de funcionamiento del equipo: sobrecarga, fugas, o el desgaste de los componentes se manifestará como anomalías de presión. Los transmisores de presión, como componentes centrales para capturar señales de presión, se han vuelto cruciales para monitorear el funcionamiento y diagnosticar fallas en plataformas de trabajo aéreo. Este artículo analizará la aplicación práctica de los transmisores de presión en plataformas de trabajo aéreo desde cuatro dimensiones: principio de funcionamiento, valor de aplicación, proceso de aplicación central y puntos de selección y mantenimiento.

1. Principio de funcionamiento del núcleo: desde la señal de presión hasta los datos reconocibles

La función central de un transmisor de presión es convertir con precisión la presión física del sistema hidráulico en una señal eléctrica reconocible por el sistema de control industrial. Su proceso de trabajo sigue la cadena lógica de "detección de presión-Conversión de señal-Optimización de señal-Salida estándar", asegurando la precisión y estabilidad de la transmisión de datos.

Primero está la etapa de detección de presión. La presión de aceite hidráulico de la plataforma de trabajo aéreo se transmite al diafragma de aislamiento del transmisor a través de una interfaz o brida roscada. El diafragma de aislamiento evita que el aceite hidráulico entre en contacto directamente con los componentes internos, mientras que simultáneamente transmite la presión sin pérdida al elemento sensor del núcleo a través de un fluido de llenado de aceite de silicona incompresible. Actualmente, la tecnología de detección convencional es piezorresistente de silicio, cuyo núcleo es un chip de silicio con un circuito de puente Wheatstone. Bajo presión, el chip sufre una ligera deformación, lo que conduce directamente a un cambio en el valor de resistencia del puente; algunas aplicaciones de alta precisión utilizan detección capacitiva, lograr la conversión del valor de capacitancia a través de cambios inducidos por la presión en el espaciado de los electrodos.

Siguiente es la etapa de conversión y optimización de la señal. Los cambios de resistencia o capacitancia generados por el elemento sensor se convierten en señales eléctricas débiles de nivel de milivoltios. Esta señal es susceptible a la interferencia de factores ambientales como la temperatura y la vibración, y debe ser procesada por un circuito de acondicionamiento de señal: primero, amplificando la señal débil a un nivel apropiado; segundo, usando un sensor de temperatura incorporado para compensar la deriva de temperatura en tiempo real, Eliminar el impacto de la temperatura ambiente en los datos; en tercer lugar, realizar la calibración de linealización para garantizar una relación estrictamente proporcional entre la señal y la presión; finalmente, completando ajustes de punto cero y escala completa para garantizar la precisión de la medición.

Finalmente, la etapa de salida estándar. La señal optimizada se convierte en una señal de corriente de 4-20mA estándar de la industria, el formato de salida más utilizado para las plataformas de trabajo aéreo. 4mA corresponde a la presión cero (que se puede ajustar según sea necesario), y 20mA corresponde a la presión a escala completa. Sus ventajas incluyen fuertes capacidades antiinterferencia, transmisión de larga distancia a más de cientos de metros y la característica de que la corriente es de 0mA cuando la línea se rompe, lo que facilita el diagnóstico de fallas. Algunas aplicaciones de alto nivel de seguridad utilizan un modo de salida dual con el protocolo HART, superponiendo una señal digital en la señal analógica para lograr la configuración de parámetros y la transmisión de información de diagnóstico.

2. Valor DE LA APLICACIÓN: Soporte dual para la garantía de seguridad y la mejora de la eficiencia

En las plataformas de trabajo aéreo, el valor de aplicación de los transmisores de presión se concentra en dos escenarios centrales: "monitoreo en tiempo real y alerta temprana" y "diagnóstico de fallas preciso", abordando directamente los puntos débiles de baja eficiencia y detección tardía de peligros ocultos en las inspecciones manuales tradicionales.

Desde una perspectiva de seguridad, la sobrecarga es uno de los peligros más peligrosos para las plataformas de trabajo aéreas. Cuando el transmisor de presión está instalado en el cilindro de la pluma (cilindro de elevación), puede detectar cambios en la presión del cilindro en tiempo real, cuando la carga en la plataforma de trabajo excede el valor nominal, la presión del sistema hidráulico excederá instantáneamente el umbral. El transmisor transmite inmediatamente la señal anormal al sistema de control, activando una alarma audible y visual y cortando la acción de elevación, evitando accidentes de vuelco. Además, durante la fase de inicio del equipo, el transmisor puede realizar una verificación inicial de la presión del sistema hidráulico. Si la presión no alcanza el umbral de inicio, indica inmediatamente "fuga del sistema" o "potencia insuficiente", evitando que el equipo funcione con defectos.

Desde una perspectiva de eficiencia, el transmisor de presión permite una localización y predicción precisas de fallas. El diagnóstico de fallas tradicional requiere desmontar el sistema hidráulico, lo que lleva horas o incluso días; sin embargo, la curva de presión registrada por el transmisor puede determinar rápidamente el tipo de falla: si la presión cae lentamente y está por debajo del valor estándar, es probable que haya una fuga de aceite hidráulico; Si la presión fluctúa violentamente y se acompaña de ruido anormal, puede ser desgaste de la bomba hidráulica o pegado de la válvula. Los datos de ingeniería muestran que las plataformas de trabajo aéreo equipadas con transmisores de presión tienen una reducción de 70% promedio en el tiempo de diagnóstico de fallas y una reducción 40% en el tiempo de inactividad del equipo. 3. Proceso de aplicación principal: implementación de extremo a extremo desde la instalación hasta el diagnóstico

La Aplicación de transmisores de presión en plataformas de trabajo aéreas requiere seguir un proceso completo de "instalación y calibración-monitoreo en tiempo real-Diagnóstico de fallas-Control de retroalimentación," garantizar la autenticidad y fiabilidad de cada enlace y adaptarse al complejo entorno operativo del equipo.

El primer paso es la instalación y la calibración. Teniendo en cuenta las características de vibración de las plataformas de trabajo aéreas (frecuencia de vibración de 10Hz ~ 2000Hz y aceleración de hasta 20g durante el funcionamiento), el transmisor debe adoptar una estructura de montaje antivibración, fijado a la salida de aceite del cilindro de Luffing del sistema hidráulico o un nodo clave del circuito principal de aceite, Evitando la proximidad a fuentes de vibración fuertes como bombas hidráulicas. Después de la instalación, se requiere Calibración in situ: aplicando presión 0MPa (punto cero) y 35MPa (escala completa común) a través de una fuente de presión estándar, ajustando la corriente de salida del transmisor a 4mA y 20mA, y compensando el desplazamiento de punto cero causado por la posición de instalación, asegurando que el error de medición se controla dentro de ± 0.5% FS.

El segundo paso es la monitorización en tiempo real y la transmisión de datos. Durante el funcionamiento del equipo, el transmisor recopila datos de presión hidráulica cada 100MS y los transmite al sistema de control a bordo a través de una señal de 4-20mA. El sistema de control compara los datos en tiempo real con umbrales preestablecidos (correspondiente a la carga nominal de 15MPa como la presión y la presión de inicio de 5MPa), y muestra la curva de presión en tiempo real en el panel de operación, permitiendo a los operadores entender intuitivamente el estado del equipo. Para escenarios de operación tripulada, algunos equipos utilizan transmisores de doble salida, una señal para monitoreo y la otra señal complementaria para autocalibración. Cuando la desviación entre las dos señales excede 5%, se activa inmediatamente una alarma de falla del sensor, cumpliendo los requisitos de nivel de seguridad PLd.

El tercer paso es el diagnóstico de fallas y el control de retroalimentación. Cuando ocurren anomalías en la presión, el sistema realiza un procesamiento basado en el tipo de anomalía jerárquico: si es una sobrepresión instantánea (como una presión de 100g de impacto causada por la apertura repentina de la válvula), la función de protección de sobrecarga del transmisor protegerá temporalmente la señal de interferencia para evitar falsas alarmas; Si es sobrepresión continua (superior a 15MPa durante 3 segundos), el sistema corta inmediatamente el circuito de aceite de elevación e inicia el procedimiento de descenso de emergencia; si la presión disminuye continuamente (de 10MPa a 3MPa dentro de 5 minutos), se juzga como una fuga hidráulica, Y se emite una alarma audible y visual y el equipo está bloqueado. Todos los datos anormales se almacenan automáticamente para una solución de problemas posterior. 4. Selección y mantenimiento: Consideraciones clave para adaptarse a los requisitos de la escena

El entorno operativo complejo de las plataformas de trabajo aéreas (alta temperatura, polvo, vibración, interferencia electromagnética) impone demandas especiales en la selección y mantenimiento de los transmisores de presión, que afectan directamente la estabilidad operativa del equipo.

La selección debe centrarse en cuatro indicadores básicos: primero, alcance y capacidad de sobrecarga, que debe cubrir la presión máxima de trabajo del equipo (generalmente 0-35MPa) Y tienen una capacidad de sobrecarga de 2 a 3 veces para soportar choques de sobrepresión instantáneos; segundo, rendimiento antiinterferencia, Que requiere la certificación de compatibilidad electromagnética para evitar la interferencia electromagnética de dispositivos tales como convertidores de frecuencia que afectan la estabilidad de la señal; en tercer lugar, tamaño estructural, debido al espacio limitado reservado en el bloque de válvula hidráulica, deben seleccionarse los transmisores miniaturizados; cuarto, modo de salida, se prefieren los modelos de doble salida para las plataformas tripuladas, Mientras que los modelos de una sola salida se pueden utilizar para plataformas no tripuladas para reducir costos.

El mantenimiento debe seguir el principio de "limpieza y protección de calibración regular". Se recomienda inspeccionar visualmente el transmisor mensualmente, limpiar el aceite hidráulico residual en la interfaz para evitar la deriva de la señal causada por la acumulación de polvo; realizar la calibración trimestralmente utilizando un calibrador portátil para comprobar el punto cero y los errores a gran escala; y realizar una inspección completa anualmente, Se centra en comprobar si hay daños en el diafragma de aislamiento y el envejecimiento de la capa de aislamiento del cable para garantizar un rendimiento estable del sensor.

5. Conclusión

Transmisores de presión, como el "sensor de presión nervio" del sistema hidráulico de las plataformas de trabajo aéreo, son cruciales para el funcionamiento seguro del equipo debido a su medición precisa y capacidades de transmisión estable. Desde la lógica de conversión de señal del principio de funcionamiento hasta la implementación de la cadena completa del proceso de aplicación, y el control detallado de la selección y el mantenimiento, cada enlace refleja la lógica central de la "tecnología que se adapta a la escena"." A medida que las plataformas de trabajo aéreo avanzan hacia actualizaciones inteligentes, los transmisores de presión se combinarán con la tecnología IoT para lograr el monitoreo remoto y el mantenimiento predictivo, mejorando aún más la redundancia de seguridad del equipo y la eficiencia operativa.
