Registrador DE DATOS GT65R

GT65R registrador de datos compacto sin papel con pantalla TFT a color de 4,3 pulgadas, máximo 6 canales de entrada universal, compatible con la colección de múltiples señales, almacenamiento incorporado, comunicación RS485/RS232, exportación DE DATOS USB e impresión opcional para monitoreo de temperatura y flujo.

Características del registrador de datos GT65R

Tamaño del panel compacto de 160 × 80mm con LCD TFT de color verdadero de 4,3 pulgadas, teclas de navegación físicas intuitivas para una operación simple
Hasta 6 canales analógicos aislados totalmente universales, compatibles con TC, Pt100, 4-20mA, mV, señales de voltaje y pulso

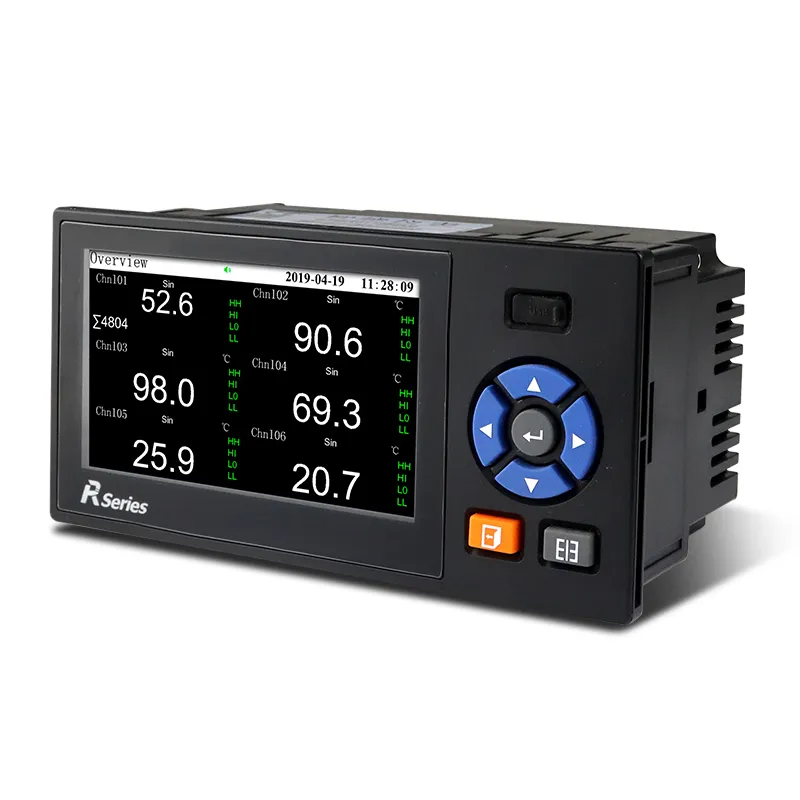

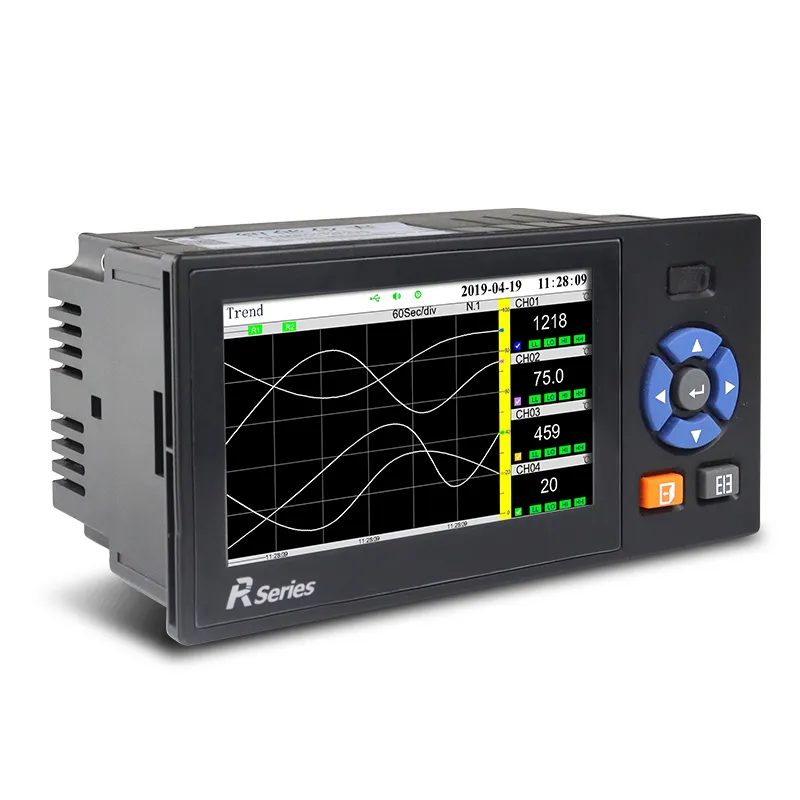

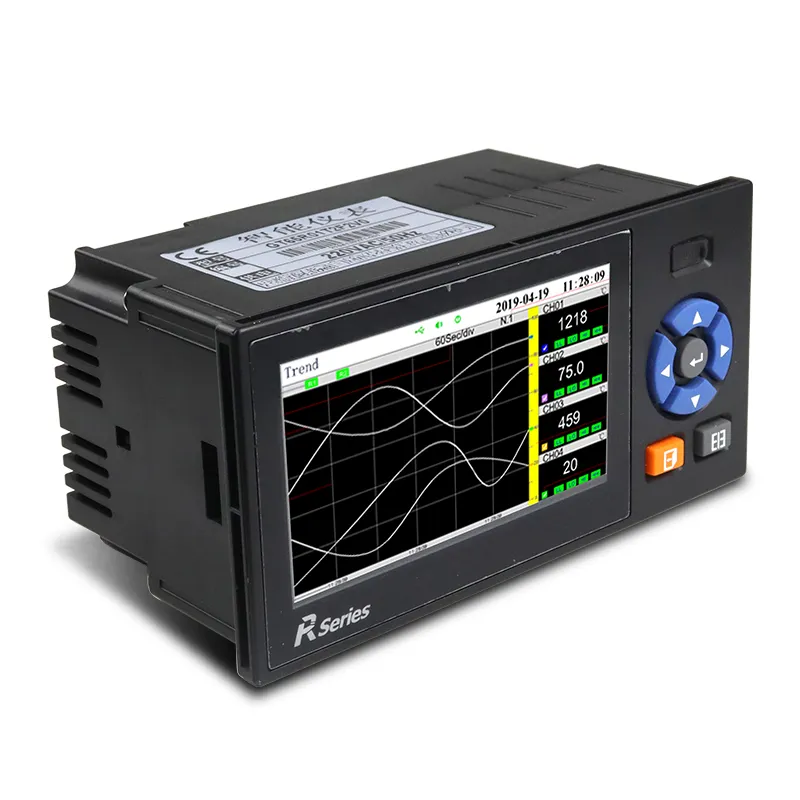

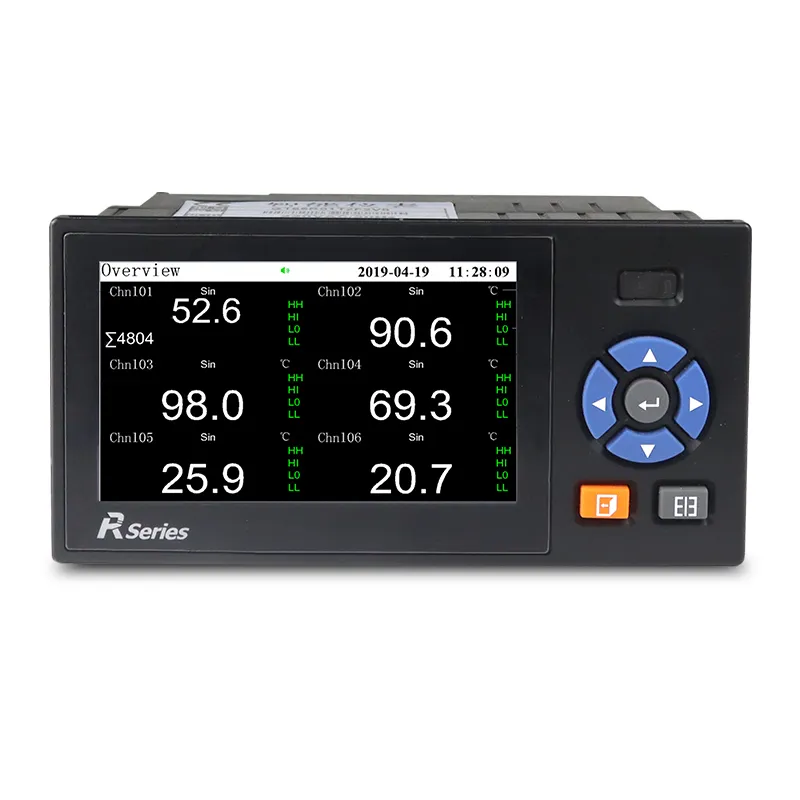

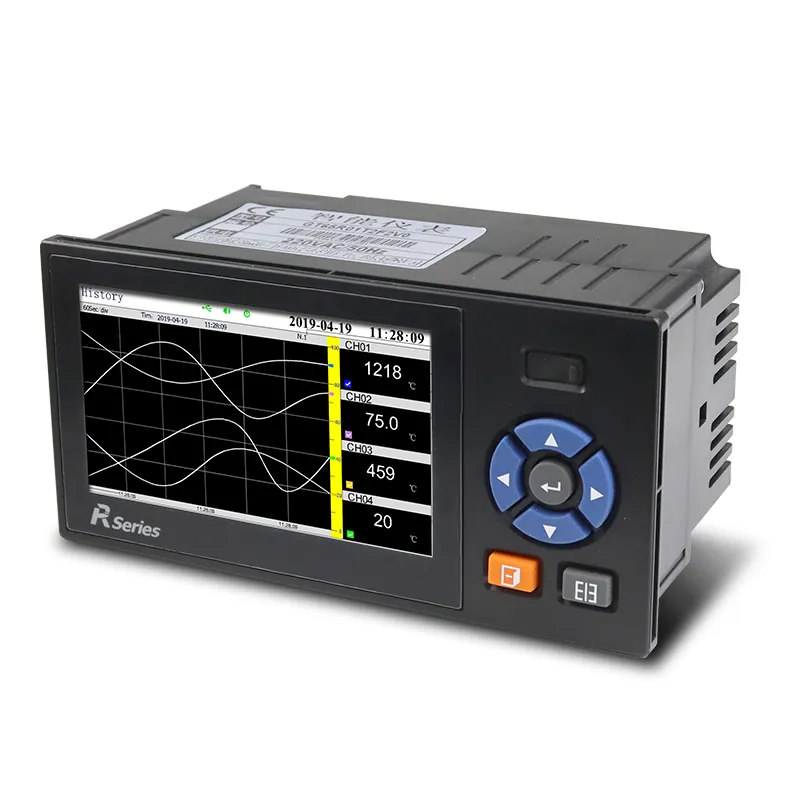

Múltiples interfaces de visualización: descripción general numérica, gráfico de barras, curvas de tendencia históricas y en tiempo real, Página de informe de flujo independiente
Configuración de salida rica: alarmas de relé 2 × 3A, retransmisión analógica dual de 4-20mA, fuente de alimentación incorporada del transmisor 24VDC
Comunicación en serie dual: RS485 Modbus RTU RS232, soporte de conexión a PC y micro impresora externa opcional
<> 24 almacenamiento local masivo, el ahorro permanente de registros, registros de alarma y registros de apagado con protección de datos de apagado
Copia de seguridad sin conexión del disco flash USB, Exportar datos de flujo y temperatura como archivos para análisis de software de PC
Módulo de cálculo de flujo profesional, gas de apoyo, vapor, compensación de temperatura y presión del líquido y estadísticas acumulativas
Sistema multiidioma (chino/Inglés, sistema ruso opcional) para proyectos industriales en el extranjero
Fuente de alimentación universal AC/DC de amplio alcance (220VAC / 12/24VDC), cuerpo ligero de menos de 1kg, fácil instalación del Gabinete
Autoridad de contraseñas multinivel (operador y administrador), evitar la modificación no autorizada de los parámetros de calibración y flujo
Impresora térmica externa opcional para realizar la impresión automática de temporización de datos en tiempo real y curvas históricas

Especificación del registrador de datos GT65R

11> 4,3 pulgadas LCD TFT color verdadero <55 56>

Pantalla
Canales de entrada	Max. Entrada analógica universal de 6 canales
Función de entrada	Entrada de voltaje: 0-5V, 1-5V, 0-20mV, 0-100mV
	Entrada actual: 0-10mA, 4-20mA, 0-20mA
	Entrada de resistencia: Res, resistencia térmica: PT100/Cu50/G53/Cu100/BA1/BA2
	Termopar: S, B, K, T, R, E, N, J, pirómetro de radiación: F1, F2
	Tungsteno-renio: WRe3-25, WRe5-26. Se requiere personalización para otras entradas de señal (como D1/P1, etc.)
Función de salida	Salida de distribución de potencia: distribución de energía aislada de 1 canal para transmisor + 24VDC, distribución de energía <60mA
	Salida de transmisión: salida de corriente de 2 canales 4-20mA, para el instrumento de visualización o la adquisición de DCS/PLC
	Salida de alarma de relé: salida de alarma de relé de 2 canales, Configurable para el límite superior, límite superior, límite inferior, Alarmas de límite inferior	El procesador	adopta ARM de alto rendimiento Cortex-M3 núcleo RISC de 32 bits, para la adquisición de señales multicanal, grabación, visualización y alarma
Comunicación e impresión	Interfaz de comunicación: RS232C y RS485 opcional, compatible con el protocolo Modbus RTU
Comunicación e impresión	Interfaz de impresión: RS232C se conecta directamente a la impresora micro, 1200 de velocidad en baudios> <70 71>
Función de grabación	Capacidad de grabación: 64/128/192/248MB (capacidad FLASH seleccionable)
	Intervalo de grabación: 1 segundo a 240 segundos, 11 opciones en total: tiempo de grabación: 1/2/4/8/12/24/36/60/120/180/240 segundos
	relacionado con la capacidad de memoria FLASH, los puntos de entrada y el intervalo de grabación, fórmula de la siguiente manera: (La unidad del valor sustituido debe ser consistente con la de la fórmula) Días de grabación = (capacidad FLASH (MB) × 1024 × 1024 × intervalo de grabación (Segundos)/(número de canales × 16 × 24 × 3600)
Fuente de alimentación> <90 91> 220VCA fuente de alimentación; fuente de alimentación de 12VDC, 24VDC
Entorno de trabajo	Temperatura: 0 ~ 50 °C (evite la luz solar directa) Humedad relativa: 0 ~ 85% R.H (sin condensación) Altitud:<2000m

Diagrama del registrador de datos GT65R

Gt65r Data Logger for Process and Instrumentation

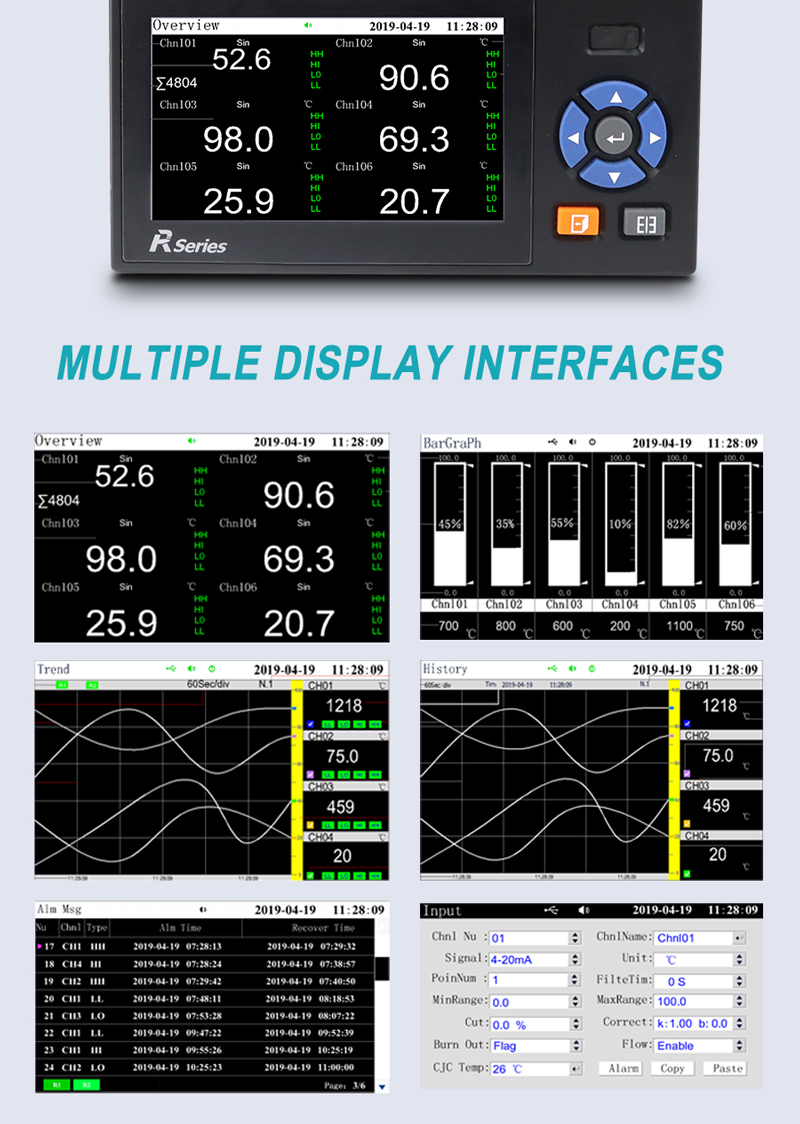

Gt65r Data Logger for Instrumentation Process
