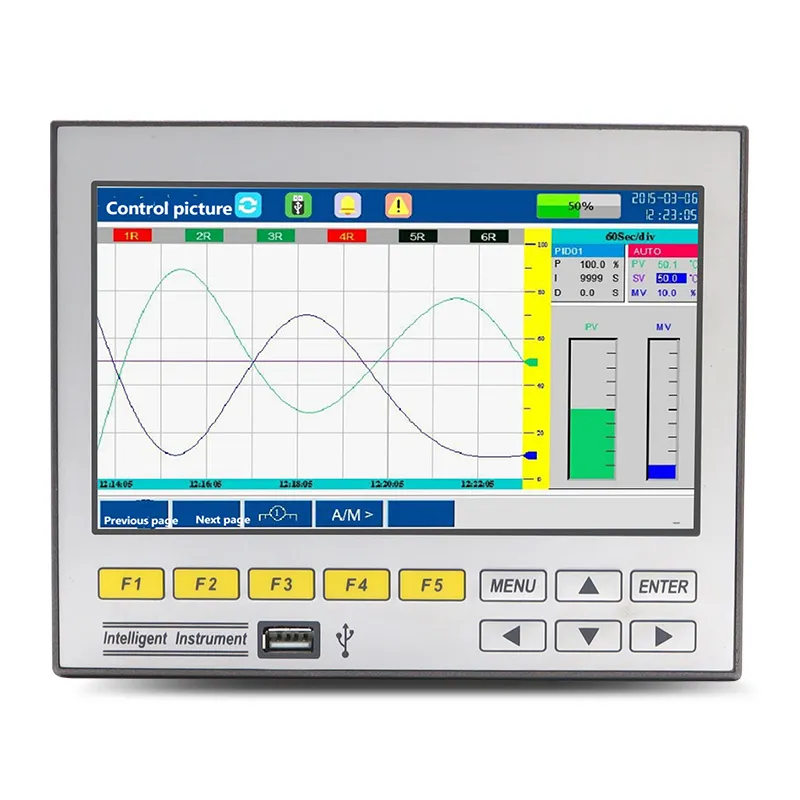

GT71R registrador de datos

GT71R grabadora sin papel de pantalla ancha ultradelgada equipa LCD a color de 7 pulgadas, máx. 16 canales aislados universales, opcional táctil, control de impresión y PID, comunicación dual RS232/485, es compatible con la copia de seguridad de datos fuera de línea USB para la supervisión industrial.

Características del registrador de datos GT71R

Diseño de gabinete ultradelgado con LCD de 7 pulgadas a color verdadero, operación táctil opcional, teclas de función física estándar para una fácil operación

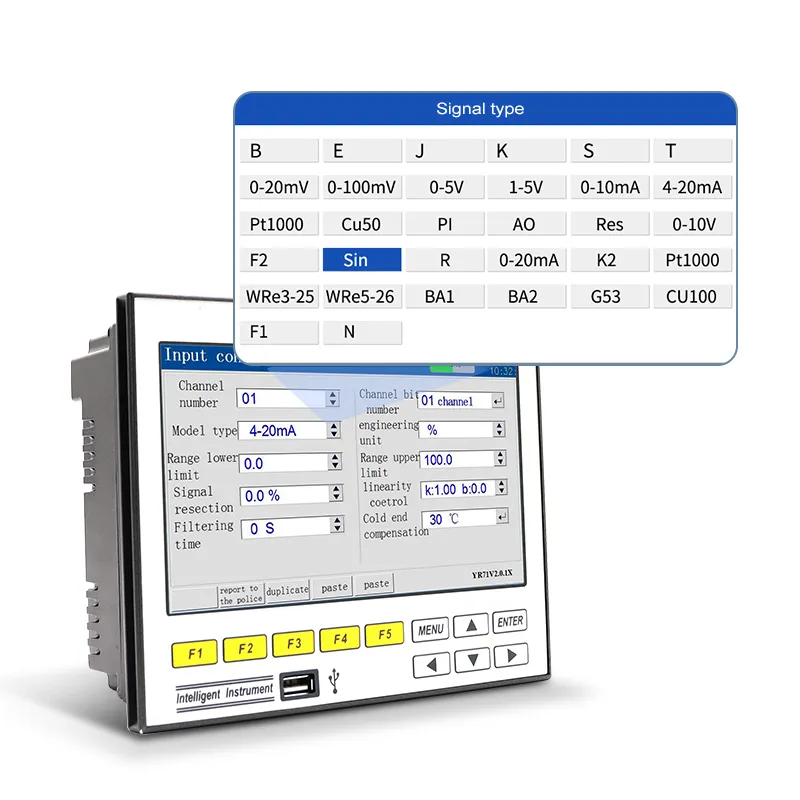

Max 16 entradas analógicas universales totalmente aisladas, compatibles con TC, Pt100, 4-20mA, señales de pulso de tensión y frecuencia
Funciones opcionales enriquecidas: Impresión de micro temporización, control de bucle cerrado PID, comunicación Ethernet, Fuente de alimentación externa de CC
Múltiples configuraciones de salida: hasta 6 contactos de alarma de relé, 4 canales de retransmisión de 4-20mA, fuente de alimentación dual del sensor 24VDC
Comunicación en serie dual (RS232 RS485), compatible con Modbus RTU, compatible con PC y micro impresora simultáneamente
Almacenamiento flash de gran capacidad, protección completa de apagado para parámetros y registros históricos, Reloj de hardware con baja deriva
Admite exportación de datos sin conexión de disco USB y actualización de firmware, compatible con disco en U industrial 1G ~ 32G
Cálculo de flujo profesional incorporado, compensación de temperatura y presión para vapor, acumulación de flujo de gas natural y líquido

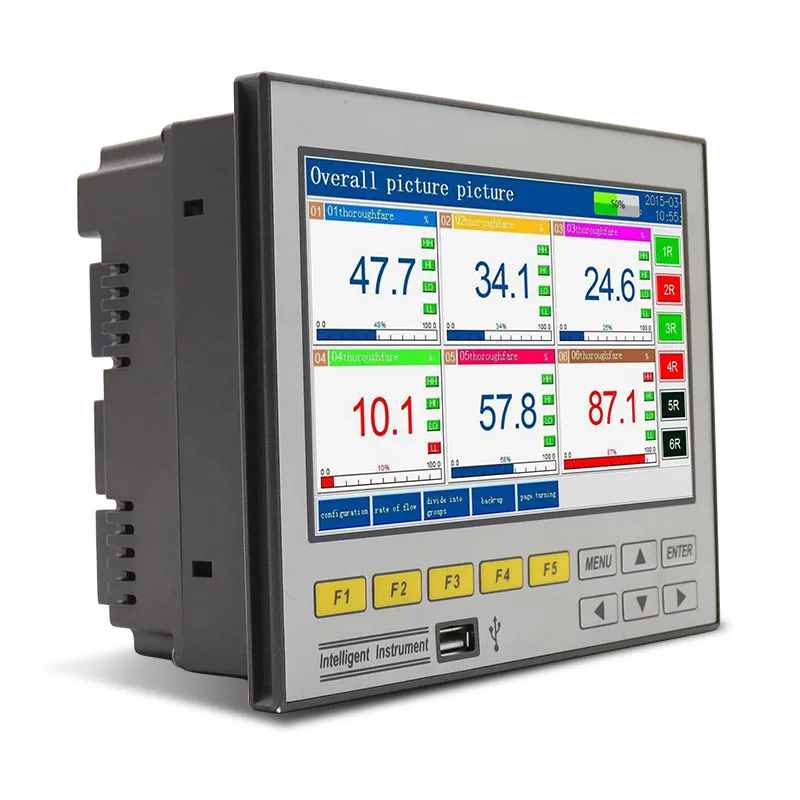

Múltiples modos de visualización: Tabla digital, gráfico de barras, en tiempo real y curva histórica, pantalla de control PID independiente
Recorte estándar del panel de 138 × 138mm, fuente de alimentación doble de CA/CC ancha, estable para entornos industriales hostiles
Administración de la autoridad de contraseñas multinivel, permisos de Operador y administrador separados para evitar la manipulación de parámetros
Almacenamiento completo del registro: registros de alarma, los registros de apagado y los registros de operación se pueden consultar e imprimir

Especificación del registrador de datos GT71R

LCD TFT de color verdadero de 11>7 pulgadas (800*480 puntos)
Visualización en tiempo real: ± 0.2% F.S.;
Precisión de recuperación: ± 0.2% F.S.<83 84><90 91> Interfaz de impresión: RS232C se conecta directamente a la micro impresora, velocidad en baudios 1200

Pantalla
Procesador	ARM de alto rendimiento Cortex-M3 núcleo RISC de 32 bits, realiza Adquisición de señal multicanal, grabación, pantalla y alarma multicanal
Módulo de almacenamiento	El chip de memoria NAND FLASH paralelo de gran capacidad almacena datos históricos, el chip de memoria FRAM serie se utiliza para almacenar información clave, como los parámetros de configuración del sistema
Función de entrada	Especificación de entrada: entrada universal totalmente aislada, Máx. Entrada analógica de 16 canales
	Entrada de voltaje: 0-5V, 1-5V, 0-20mV, entrada de resistencia: 0-100mV
	Entrada de corriente: 0-10mA, 4-20mA, 0-20mA
	res (0 ~ 400Ω)
	Resistencia térmica: PT100, Cu50, G53, Cu100, BA1, BA2 (se requiere equilibrio de resistencia de 3 cables, resistencia al plomo <10Ω)
	Termopar: S, B, K, T, R, E, N, J
	Pirómetro de radiación: F1, F2
	Tungsteno-renio: WRe3-25, WRe5-26; Otras entradas de señal están disponibles a pedido (e. G. D1/P1)
Función de salida	Salida de distribución: Soporta 3 grupos de distribución aislada del transmisor + 24VDC, distribución de cada grupo ≤ 60mA, soporta 12VDC, 5VDC distribución
	Salida de transmisión: Admite salida de 4 canales de transmisión de corriente estándar de 4-20mA> <70 71>
	Conveniente para la adquisición por instrumentos de pantalla o DCS/PLC, realiza transmisión de señal de larga distancia
		Salida de alarma de relé: Max. Alarma de relé de 6 canales, capacidad de contacto 1A @ 250VAC/1A @ 30VDC
	Configurable para límite superior, límite superior, límite inferior, alarmas de límite inferior	Comunicación e impresión	Interfaz de comunicación: RS232C y RS485 opcionales, admite el protocolo Modbus RTU
Función de grabación> <96 97> Capacidad de grabación: 64/128/192/248MB (capacidad FLASH opcional)		Comunicación e impresión
	Intervalo de grabación: 1 segundo a 240 segundos, 11 opciones en total: 1/2/4/8/12/24/36/60/120/180/240 segundos opcional
	Tiempo de grabación: la Duración del tiempo de grabación está relacionada con la capacidad de memoria FLASH, el número de puntos de entrada y el intervalo de grabación, Fórmula de la siguiente manera: (Las unidades de valores sustituidos deben ser coherentes con las de la fórmula) Días de grabación = (Capacidad FLASH (MB) × 1024 × 1024 × intervalo de grabación (segundos)/(número de canales × 16 × 24 × 3600)
Transferencia DE DATOS	Copia de seguridad y transferencia de datos: Soporta USB1.1, 2,0 unidades flash USB, Admite unidades USB de 1G a 32G para transferencia de datos
Fuente de alimentación	100 ~ 240V CA (voltaje nominal 220V CA), fuente de alimentación de CA de 50/60HZ, compatible con una fuente de alimentación de 24 VCC
Función de protección	Protección de Apagado: la memoria incorporada protege los parámetros y los datos históricos, guardados permanentemente después del apagado
Función de protección	Protección del reloj: Reloj de hardware integrado, funciona con precisión incluso después del apagado
Entorno de trabajo	Temperatura: 0 ~ 50 ℃ (evite la luz solar directa) Humedad relativa: 0 ~ 85% R.H (sin condensación) Altitud:<2000m
Entorno de transporte y almacenamiento	Temperatura: -20 ~ 60 ℃ (evite la luz solar directa); Humedad: 5 ~ 95% R.H (sin condensación)
Peso neto del instrumento	≤ 1,5 kg

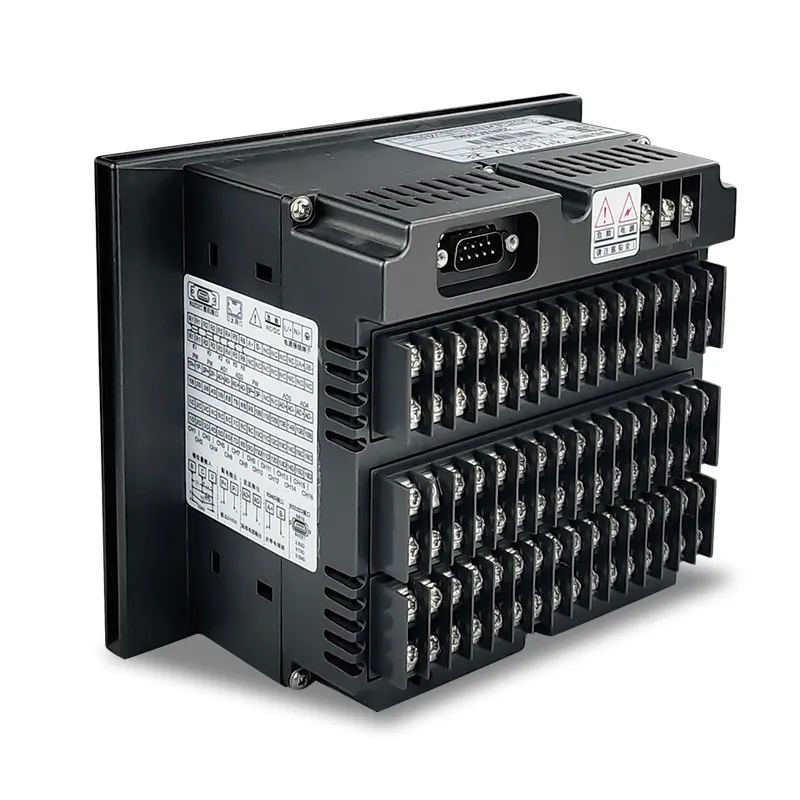

Diagrama del registrador de datos GT71R

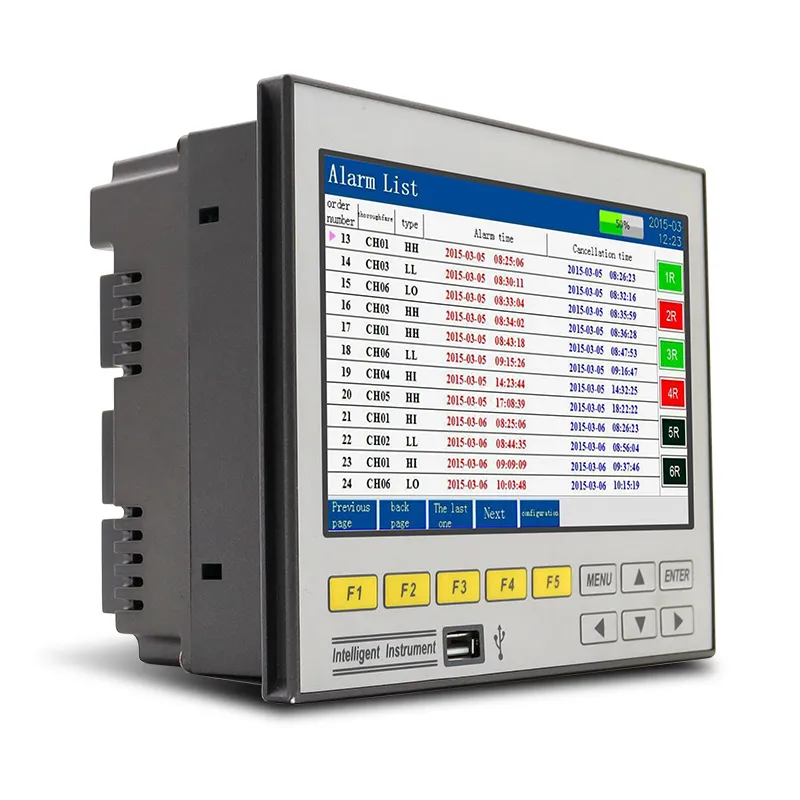

GT71R Data Logger for Process of Instrumentation

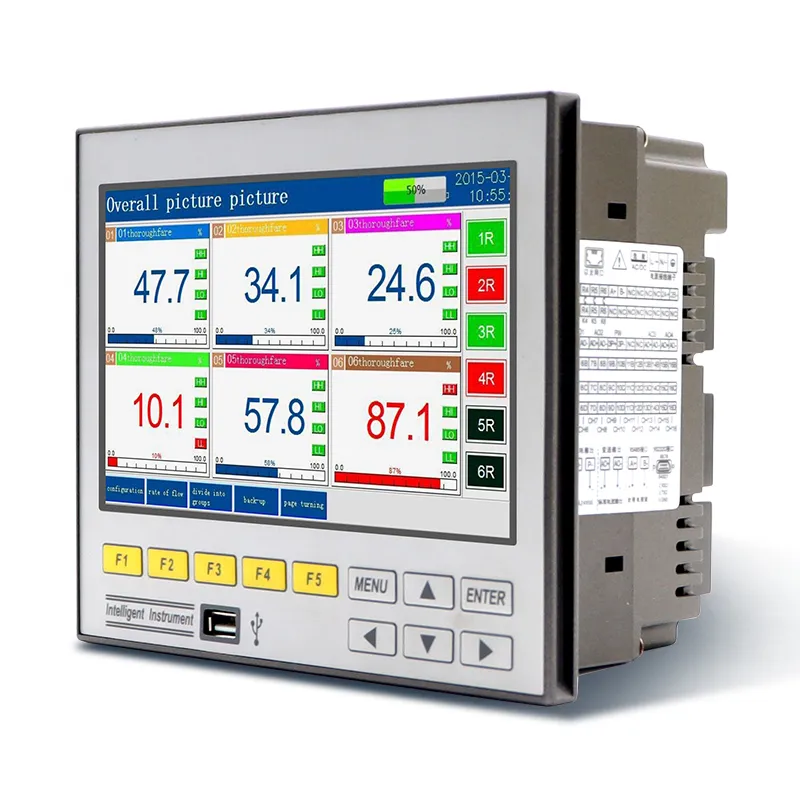

GT71R Data Logger for Process Instruments Controls
