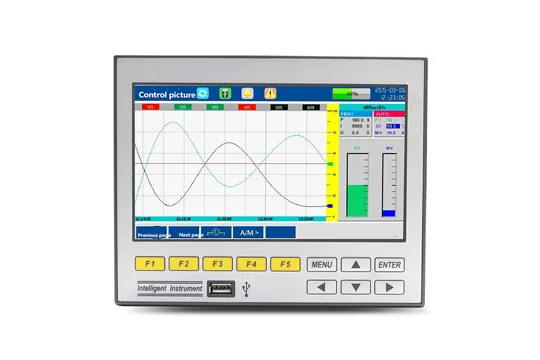

Registrador DE DATOS GT72R

GT72R pantalla táctil sin papel grabadora cuenta con un panel táctil de color de 7 pulgadas, hasta 32 canales de señal universal aislados, Micro impresora opcional, ethernet y RS485 comunicación dual y USB uno-haga clic en la exportación de datos históricos.

Características de GT72R Data Logger

7 pulgadas 800 × 480 color LCD táctil, sistema multilingüe con interfaz rusa para uso en el extranjero
Max 32 canales de entrada universal totalmente aislados, compatible con TC, RTD, 4-20mA, señales de voltaje y frecuencia

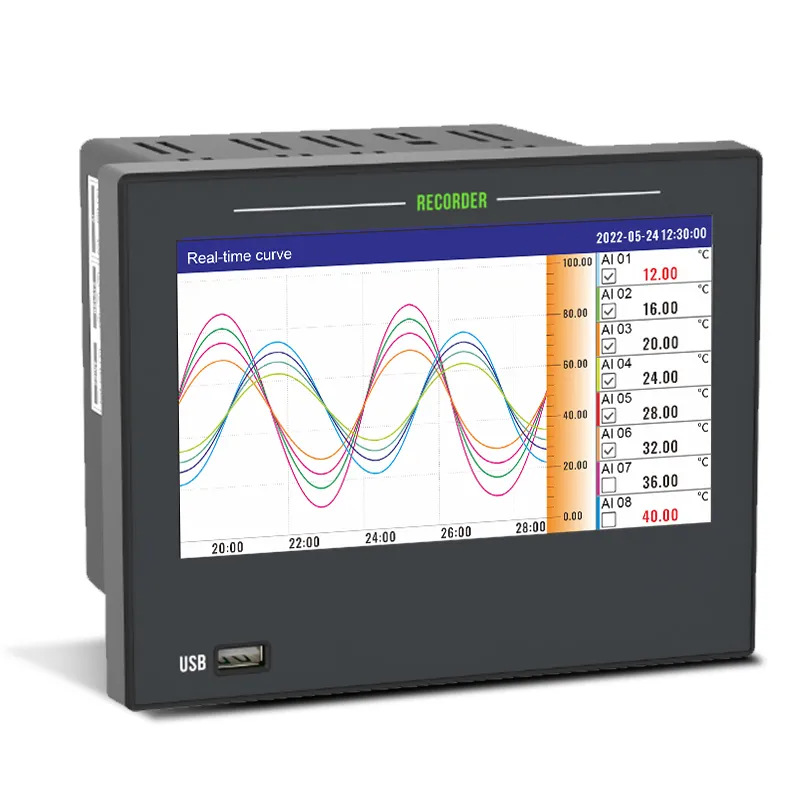

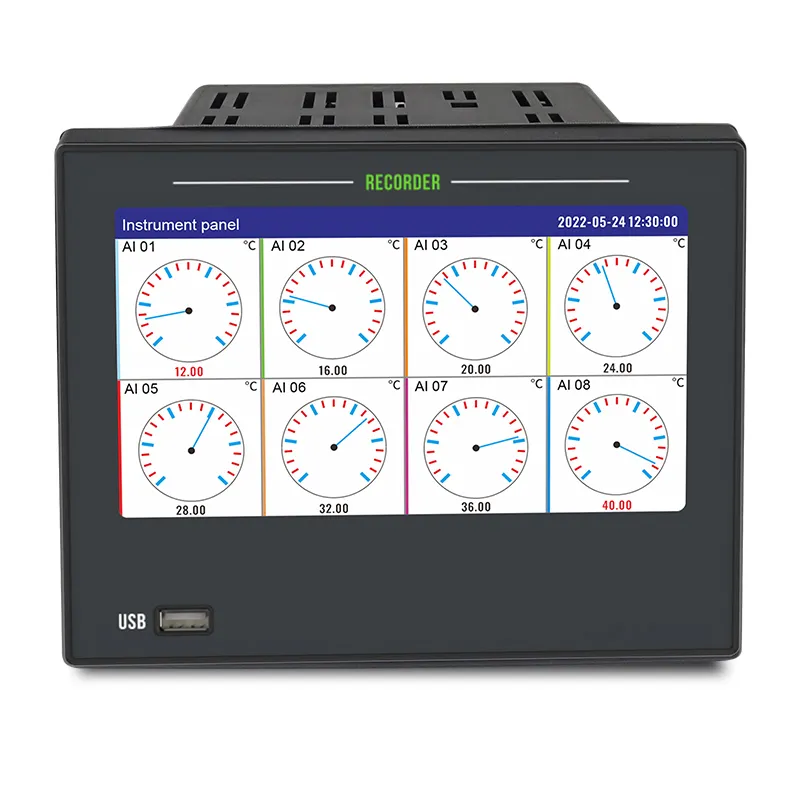

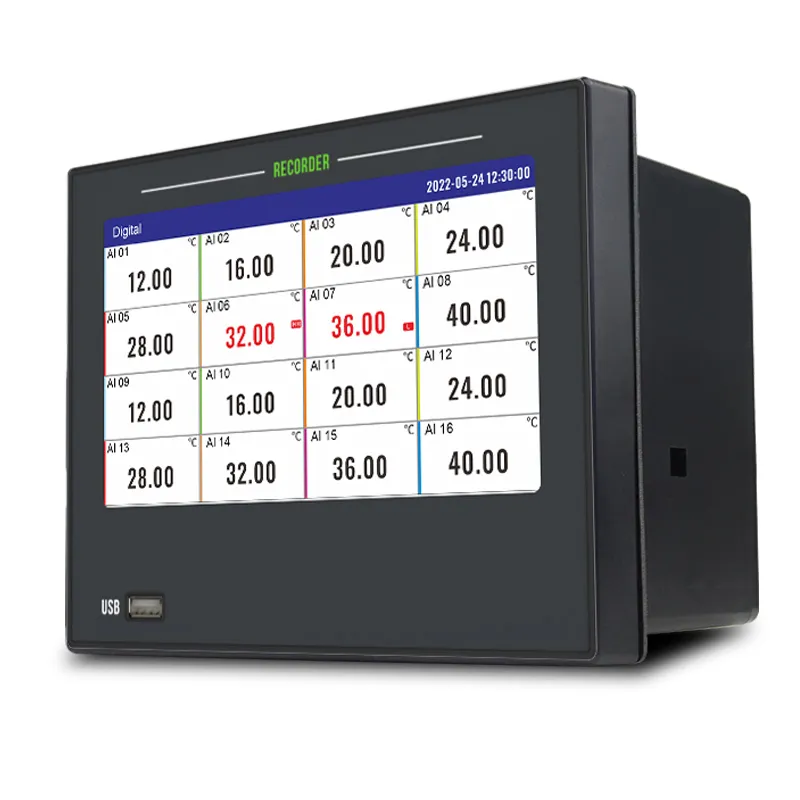

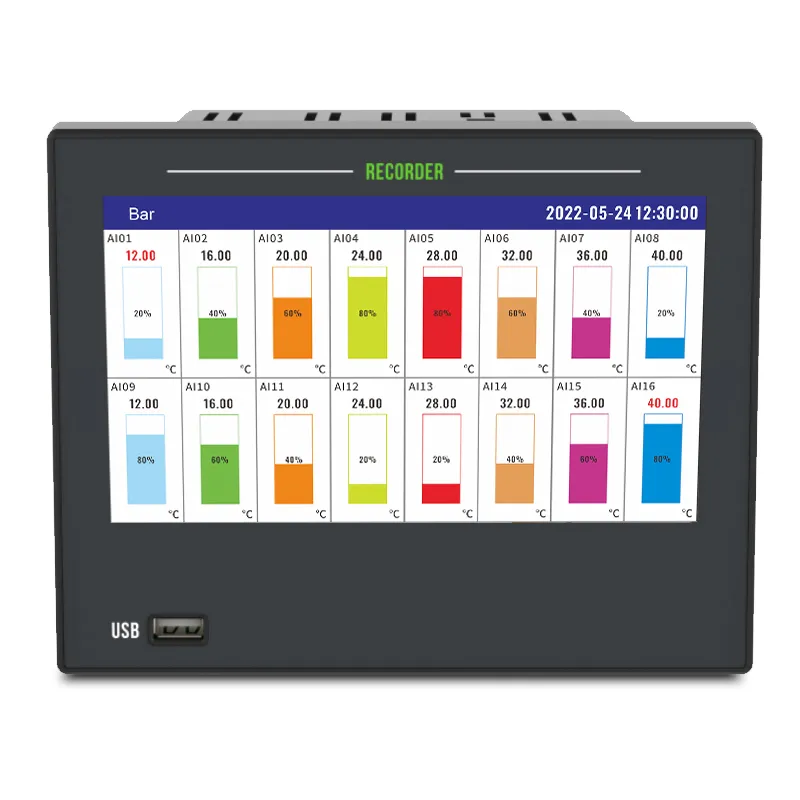

Cuatro modos de visualización: Tabla digital, gráfico de barras, tablero, en tiempo real y las curvas de tendencia históricas
Micro impresora externa opcional, Admite temporización automática y curva selectiva manual/impresión de datos
64MB de almacenamiento grande, guarda registros de 900.000 256 registros de alarma/apagado/operación
Opciones de salida enriquecidas: hasta 16 alarmas de relé, retransmisión de 4-20mA de 8 canales, fuente de alimentación dual del sensor 24VDC
Triple Comunicación: RS485 Modbus RTU, RJ45 Modbus TCP, exportación de datos fuera de línea del disco flash USB
Procesamiento completo de la señal: filtrado de inercia, Corrección lineal K/B, función de acumulación de flujo
Recorte del panel estándar de 138 × 138mm, fuente de alimentación de ancho doble AC/DC para gabinetes industriales
Software de PC de gestión de datos independiente para analizar curvas y registros históricos exportados

Especificación del registrador de datos GT72R

<32 33> Período de muestreo <55 56><85 fuente de alimentación

Tamaño de la grabadora	Panel 187147mm, profundidad 145mm, agujero de montaje 138138mm
Pantalla de visualización	LCD táctil a color de 7 pulgadas, 800 * Resolución 480
Canal de medición *	Max. Entrada analógica universal de 24 canales, ampliable a 32 canales (la señal de frecuencia necesita personalización)
Precisión de medición	0.2% F.S.
1 segundo
Relé de alarma *	16-Canal normalmente relé abierto, 250VAC 3A, 30VDC 3A (carga resistiva)
Salida de transmisión *	Max. 8 canales de salida de transmisión 4-20mA, carga ≤ 750Ω, 0.2% de precisión
24VDC Distribución de energía	24VDC distribución de energía de 2 canales 24VDC ± 10%, corriente de salida total ≤ 120mA	RS485 Comunicación	Interfaz de comunicación RS485 de 1 canal, protocolo estándar Modbus RTU
Comunicación Ethernet *	Interfaz de comunicación Ethernet de 1 canal, protocolo estándar Modbus TCP (≤ 3 conexiones)
Adquisición RS485 *> <70 71> Interfaz de adquisición RS485 de 1 canal, protocolo estándar Modbus RTU
Interfaz USB	USB2.0, Compatible con unidad flash USB de gran capacidad de 32G
Interfaz de micro impresora *	Interfaz de micro impresora TLL
	CA 100-240V CA 50Hz/CC 24V CC ± 10% (protección de conexión inversa), potencia ≤ 20W> <90 91>
Tiempo de calentamiento	30 minutos después del encendido> <96 97>
Medio ambiente de trabajo	Temperatura: -10 ~ 60 °C, humedad: 0 ~ 85% RH (sin condensación)
Anti-interferencia de EMC	Pulso de grupo de fuente de alimentación 2000V, pulso de grupo de señal 1000V
ESD antiestático	descarga de contacto 4000V, 8000V de descarga de aire
Voltaje de retención	Fuente de alimentación AC220V: 1500V entre terminal y tierra; Fuente DC24V de alimentación: 500V entre terminal y Tierra; 1000V entre terminales aislados
Resistencia de aislamiento	Fuente de alimentación AC220V: Tensión de prueba de CC 500V, 20MΩ; fuente de alimentación DC24V: Tensión de prueba de CC 100V, 5MΩ
Intervalo de grabación	1 segundo, 2 segundos, 5 segundos, 10 segundos, 15 segundos, 30 segundos, 1 minuto, 2 minutos, 5 minutos, 10 minutos, 30 minutos, 1 hora
Memoria DE DATOS	Memoria de 64MB, 900.000 (900k) registros
Duración de la grabación	32 canales, 1 segundo intervalo de grabación, 10 días de grabación, almacenamiento dinámico de sobrescritura cíclica

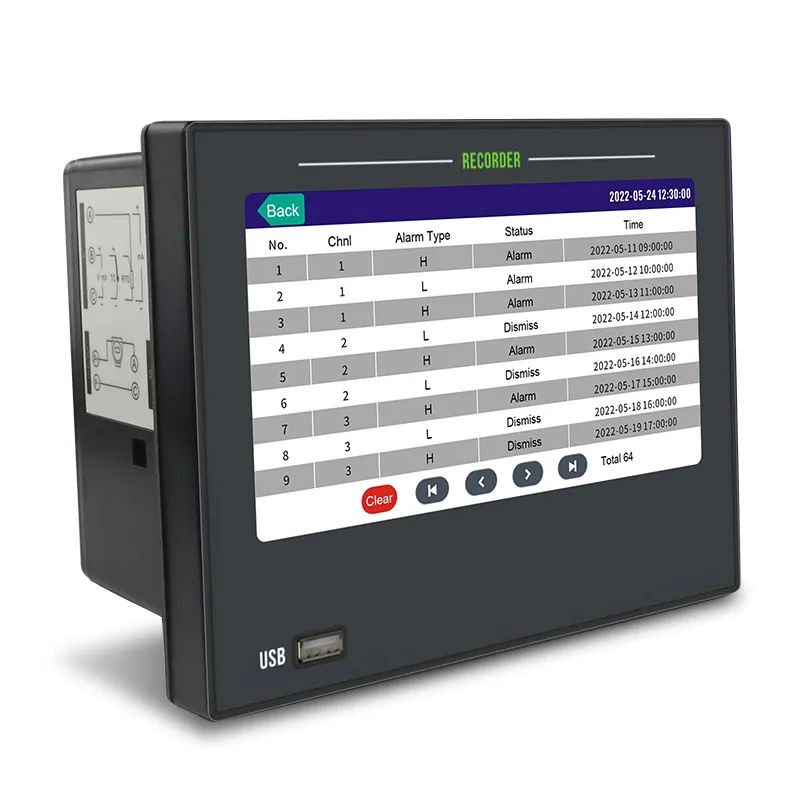

Otros registros	Lista de alarmas, registros de cortes de energía, registros de operación, entradas 256 cada uno, Almacenamiento de sobrescritura cíclica
Método de instalación	Montaje en panel, panel Nivel de protección IP65
Peso de la grabadora	1100g

Diagrama del registrador de datos GT72R

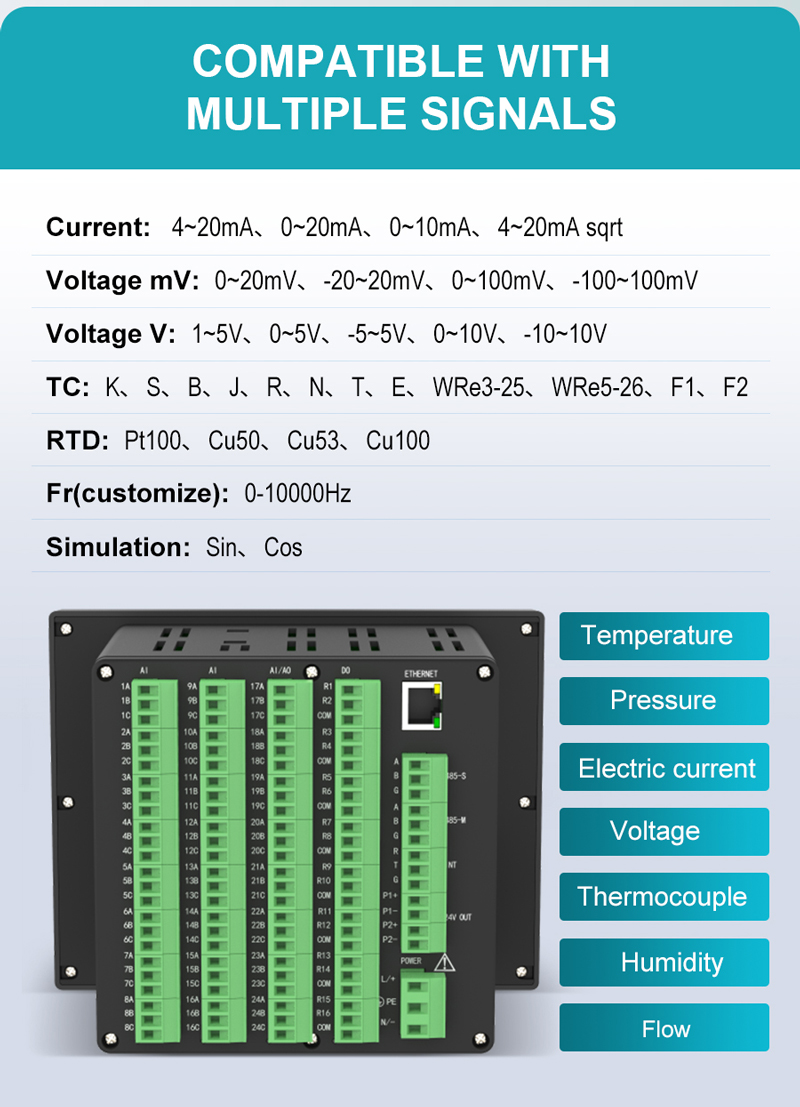

GT72R Data Logger for Process Instrumentation Dynamics and Control

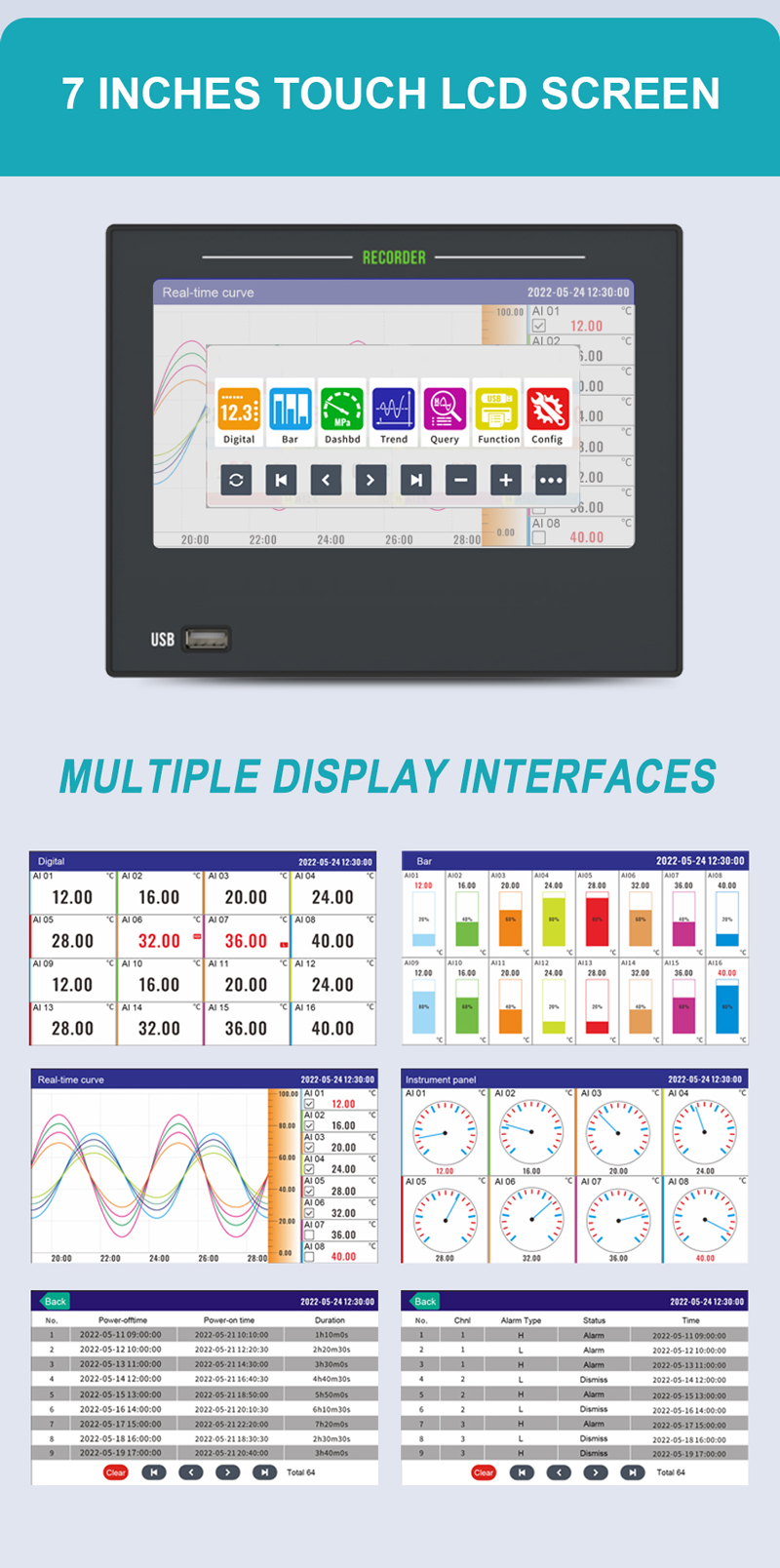

GT72R Data Logger for Process Instrumentation and Engineers
