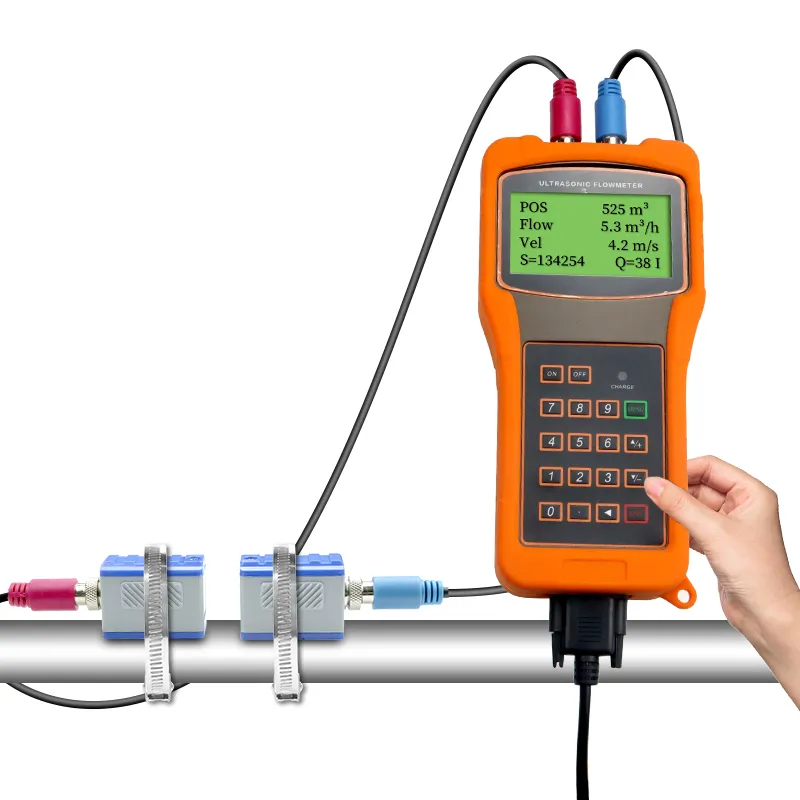

Medidor de flujo ultrasónico de mano

Medidor de flujo ultrasónico portátil coincide con los transductores de sujeción para DN15-6000 de prueba de tuberías no destructivas. La batería recargable incorporada admite el trabajo continuo, equipada con registrador de datos, comunicación RS232 e instalación multimodo para la inspección del flujo de puntos de campo.

Características del medidor de flujo ultrasónico portátil

Cuerpo ligero portátil, fácil de llevar para la medición temporal in situ
Sensor de sujeción sin contacto, sin corte de tuberías, sin apagado del sistema
Tubos de DN15-6000 aplicables, soporta múltiples medios líquidos
batería recargable incorporada, no hay necesidad de fuente de alimentación
Registrador de datos incorporado para automático Registro de datos de flujo
Múltiples modos de instalación: método V/Z/W/N para diferentes tuberías
Alta precisión de medición, con detección de intensidad y calidad de señal en tiempo real
Almacena hasta 9 grupos de parámetros de tubería de uso común
Función de alarma incorporada para la señal anormal y el límite de flujo
Bloqueo de contraseña para evitar la modificación accidental de parámetros

Especificación del medidor de flujo ultrasónico de mano

<32 33> Período de medición

Precisión de medición	Clase de 1,5
Repetibilidad	0.2%
Velocidad de flujo rango	0,5 ~ 5 m/s
Principio de medición	Principio de diferencia de tiempo de propagación ultrasónica, funcionamiento paralelo de CPU dual, operación de punto flotante de 4 bytes
500mS (2 veces por segundo)
Fuente de alimentación de trabajo	DC8-36V o AC85-264V aislados
Entrada de señal	entrada analógica de 3 canales 4-20mA, puede introducir presión, nivel de líquido, temperatura y otras señales; Resistencia de platino de 2 canales y 3 hilos
Entrada de señal	Salida RS485 aislada estándar de 1 canal; salida aislada de 4–20 mA o 0–20 mA de 1 canal (opción activa/pasiva)
Salida de señal	Protocolo HART opcional; salida OCT aislada de doble canal
Salida de señal	Interfaz universal periférica serial bidireccional de 1 canal; conexión para señales de 4–20 mA, señales de frecuencia, impresoras térmicas, registradores de datos, etc.
Protocolo de comunicación	Protocolo Modbus RTU
Consumo de energía	Corriente de funcionamiento: 50mA (bajo la condición de que no haya conexión del teclado y no se emita ningún sonido del timbre)
Sensor	De tipo externo, de inserción y de segmento de tubería

Diagrama del medidor de flujo ultrasónico de mano

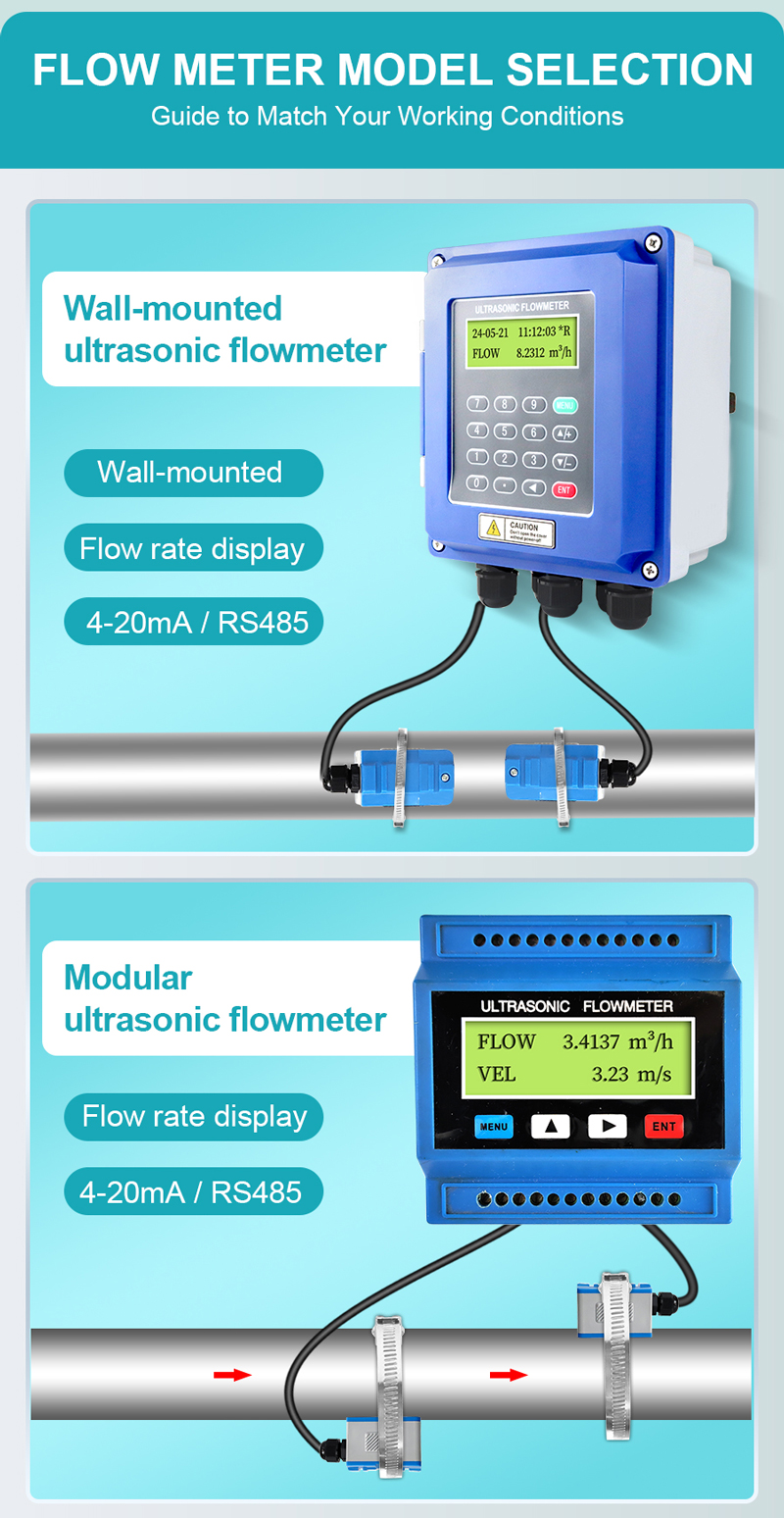

Handheld Ultrasonic Flow Meter For Digital Oxygen Flow Meter

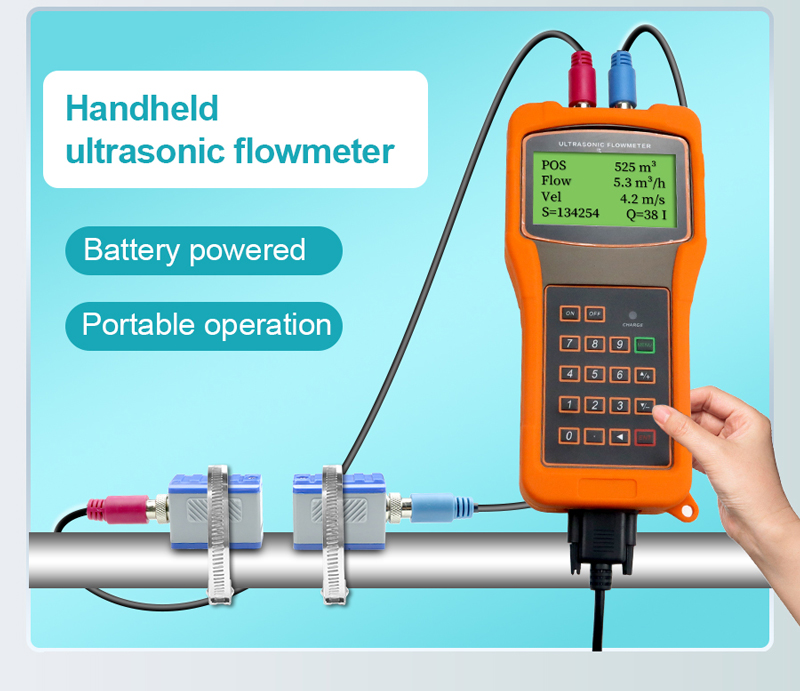

Handheld Ultrasonic Flow Meter for Dry Gas Meter
