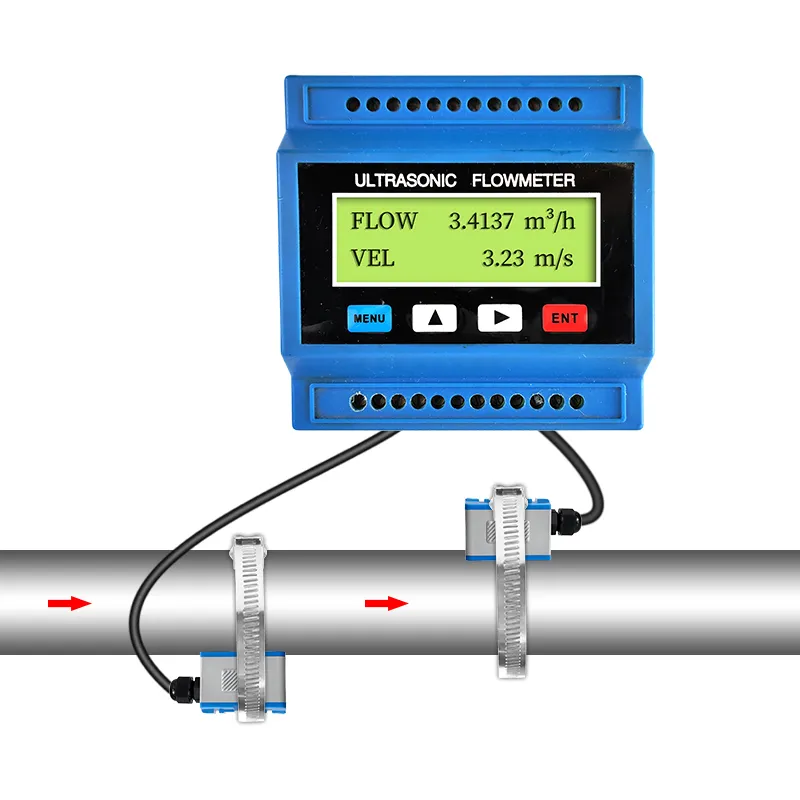

Medidor de flujo ultrasónico modular

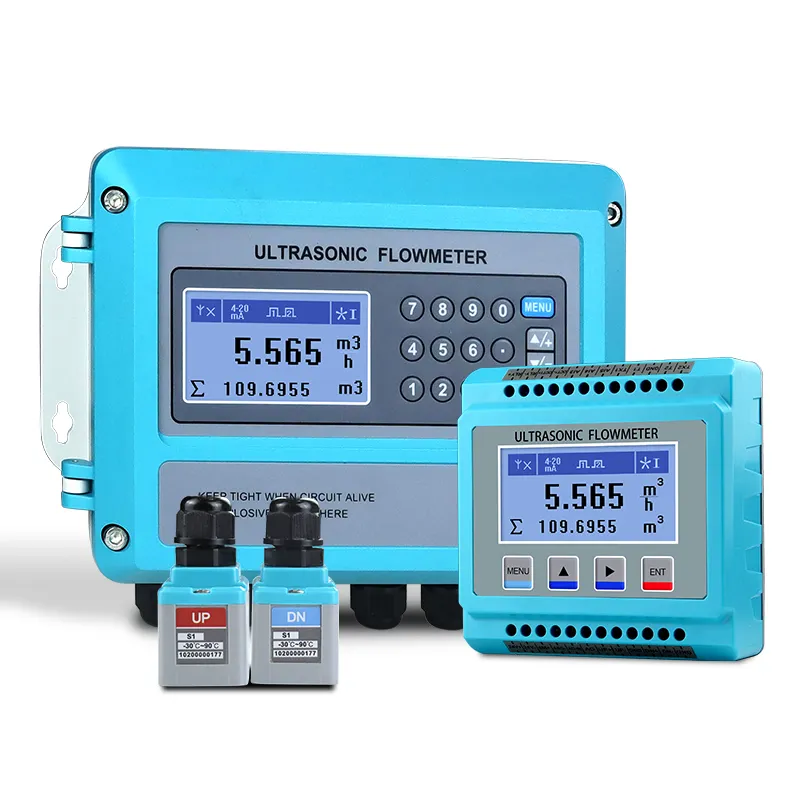

El medidor de flujo ultrasónico modular presenta un diseño de riel DIN compacto para el montaje del gabinete. Más pequeño y más rentable que el tipo montado en la pared, admite múltiples transductores, cálculo de flujo y calor, con 4-20mA y comunicación aislada RS485.

Características del medidor de flujo ultrasónico modular

Estructura modular compacta del carril DIN, guarda espacio en el gabinete
Ajuste de abrazadera, los tipos de transductores de inserción y en línea
Realiza el flujo de líquido y la medición de energía térmica
Equipado con 4-20mA analógico y salidas Modbus RS485
Admite medición multiruta y corrección de flujo multipunto
de ancho potencia de entrada, fácil instalación dentro del gabinete de control

Especificación del medidor de flujo ultrasónico modular

Precisión de medición	Clase de 1,5
Repetibilidad	0.2%
Velocidad de flujo rango	0,5 ~ 5 m/s
Principio de medición	Principio de diferencia de tiempo de propagación ultrasónica, funcionamiento paralelo de CPU dual, operación de punto flotante de 4 bytes
Período de medición	500mS (2 veces por segundo)
Fuente de alimentación de trabajo	DC8-36V o AC85-264V aislados
Entrada de señal	entrada analógica de 3 canales 4-20mA, puede introducir presión, nivel de líquido, temperatura y otras señales; Resistencia de platino de 2 canales y 3 hilos
Entrada de señal	Salida RS485 aislada estándar de 1 canal; salida aislada de 4–20 mA o 0–20 mA de 1 canal (opción activa/pasiva)
Salida de señal	Protocolo HART opcional; salida OCT aislada de doble canal
Salida de señal	Interfaz universal periférica serial bidireccional de 1 canal; conexión para señales de 4–20 mA, señales de frecuencia, impresoras térmicas, registradores de datos, etc.
Protocolo de comunicación	Protocolo Modbus RTU
Consumo de energía	Corriente de funcionamiento: 50mA (bajo la condición de que no haya conexión del teclado y no se emita ningún sonido del timbre)
Sensor	De tipo externo, de inserción y de segmento de tubería

Diagrama del medidor de flujo ultrasónico modular

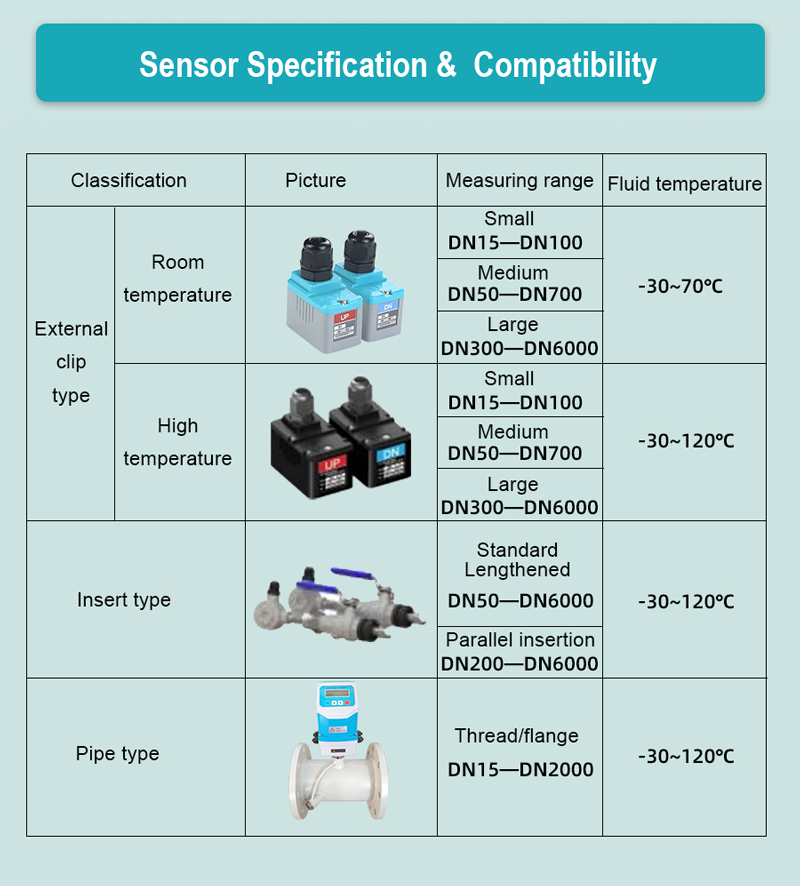

Modular Ultrasonic Flow Meter for Ultrasonic Level Sensor for Tanks

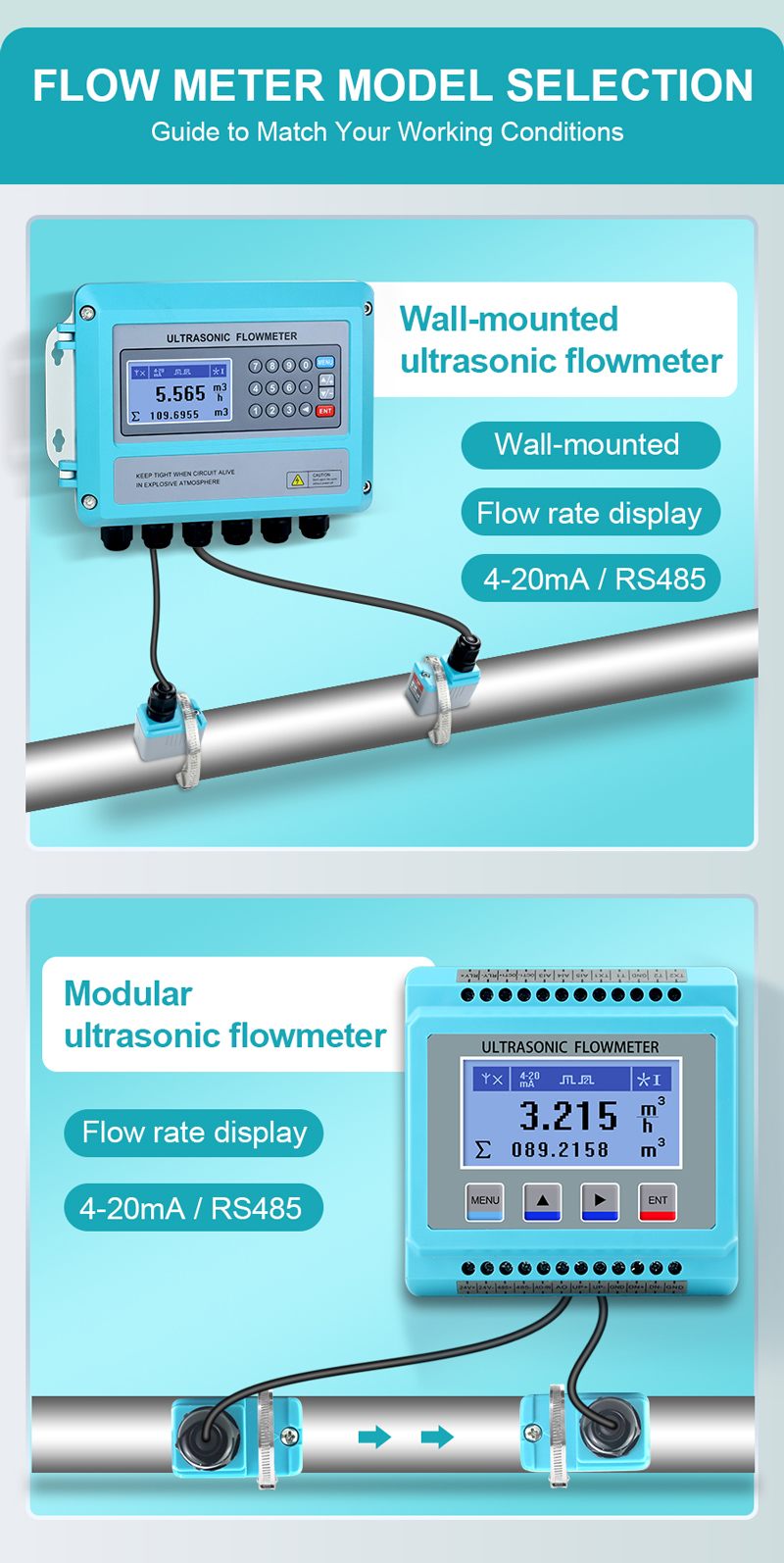

Modular Ultrasonic Flow Meter for Ultrasonic Level Sensor
