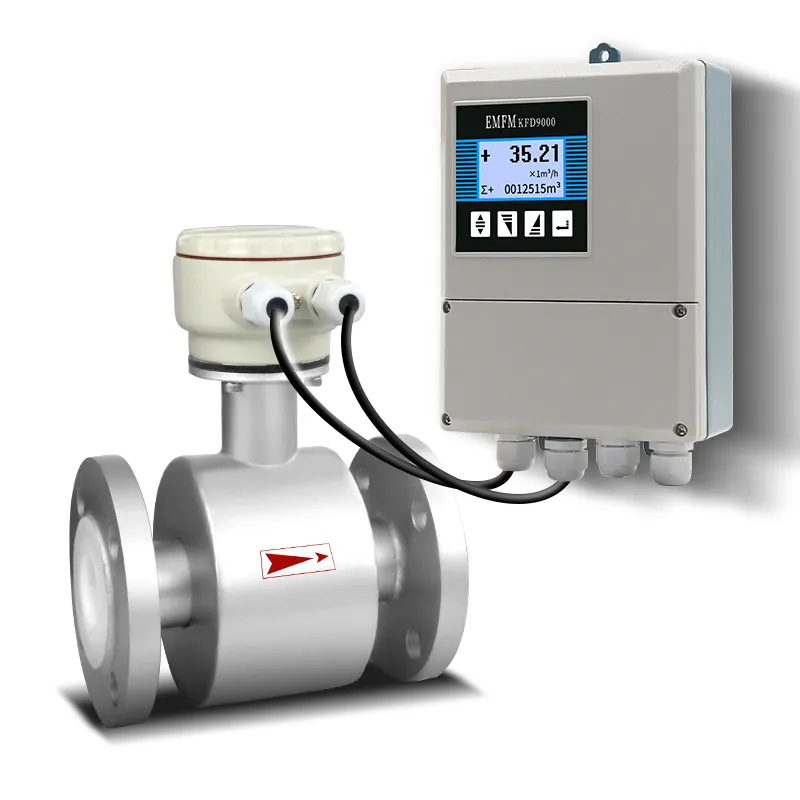

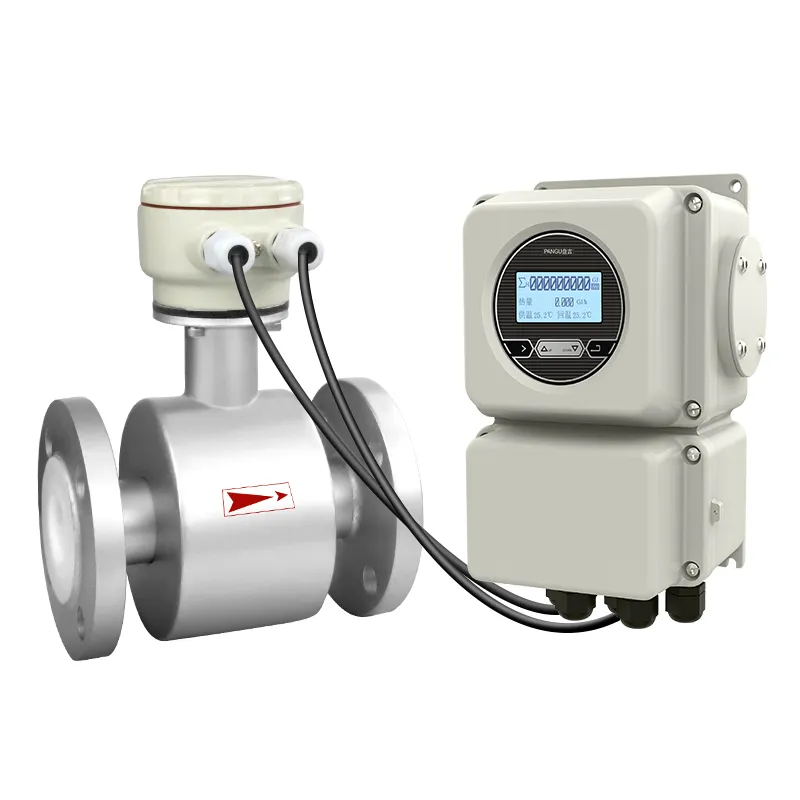

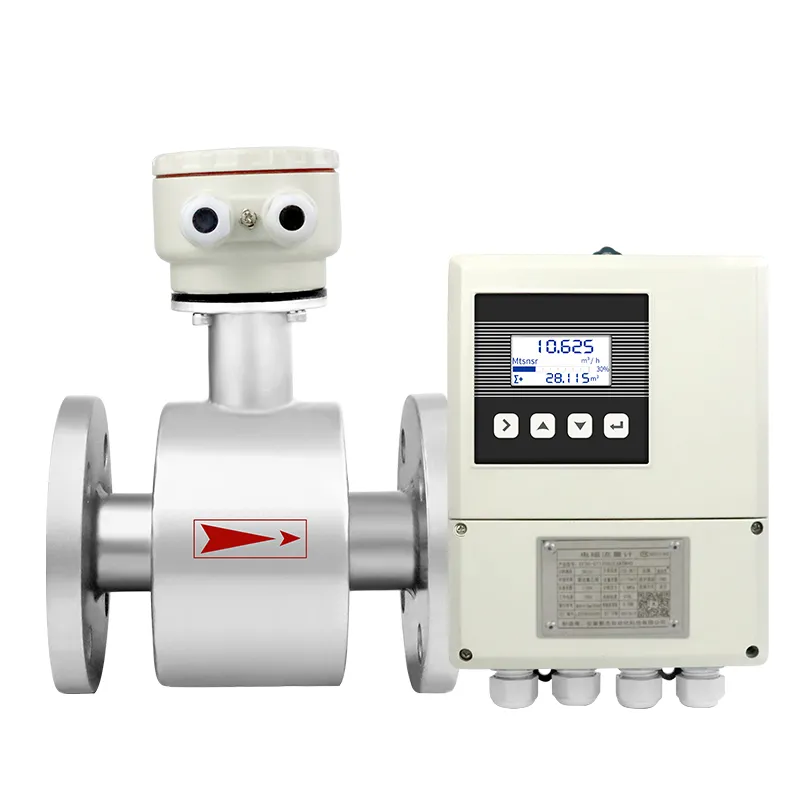

Medidor de flujo electromagnético de tipo remoto

El medidor de flujo electromagnético dividido remoto separa el sensor y el convertidor con cables de señal dedicados, lo que admite una distancia de transmisión de hasta 50m. Cuenta con 0.5% precisión, salidas multiseñal y sensor IP68 para tuberías subterráneas o de alta temperatura.

Características del medidor de flujo electromagnético de tipo remoto

Diseño dividido: sensor separado del convertidor, conectado por el cable de señal dedicado
Sensor opcional IP68, se puede enterrar o instalar bajo el agua
Evite daños por alta temperatura/vibración en el convertidor de pantalla
Carbono cuerpo de acero/acero inoxidable, varias opciones de revestimiento y electrodo
0.5% precisión de medición, soporta pulso, 4-20mA, RS485, HART
Autodiagnóstico completo: tubería vacía, Alarma de flujo alto/bajo
Adecuada para el subsuelo, tuberías industriales de alta temperatura y exteriores

<32 33>

Especificación del medidor de flujo electromagnético de tipo remoto

Diámetro nominal (mm)	Tipo de tubería con revestimiento de PTFE: DN10 ~ DN500; Tipo de tubería con revestimiento de goma: DN65 ~ DN1200
Clase de precisión	0,5 de clase; clase 1,0
Temperatura media	Forro de caucho ordinario: -20 ~ + 70 ℃; Forro de PTFE: -20 ~ + 120 ℃
Clase de presión	0.6MPa, 1.0MPa, 1.6MPa, 4.0MPa (presión más alta personalizable)
Rango de medición del caudal	El rango de medición del caudal corresponde a un rango de velocidad del flujo de 0,5 a 5 m/s
Rango de conductividad	Conductividad del fluido ≥ 50 μS/cm; la conductividad del agua se encuentra en el rango de 200 a 800 μS/cm
Salida de señal	Pulso, 4-20 mA, RS485
Salida digital de frecuencia	La frecuencia puede ajustarse entre 1 y 5.000 Hz, La corriente máxima del colector es de 250mA cuando la fuente de alimentación externa ≤35V está encendida
Alimentación	220 V, CC 24 V; alimentación por batería
Método de conexión	Brida, rosca, abrazadera
Marca de protección contra explosiones	Ex db mb IIC T6 Gb
Temperatura y humedad ambientales	-25 ℃ ~ +60 ℃; 5 %HR ~ 95 %HR
Consumo total de energía	<20 W

Diagrama del medidor de flujo electromagnético de tipo remoto

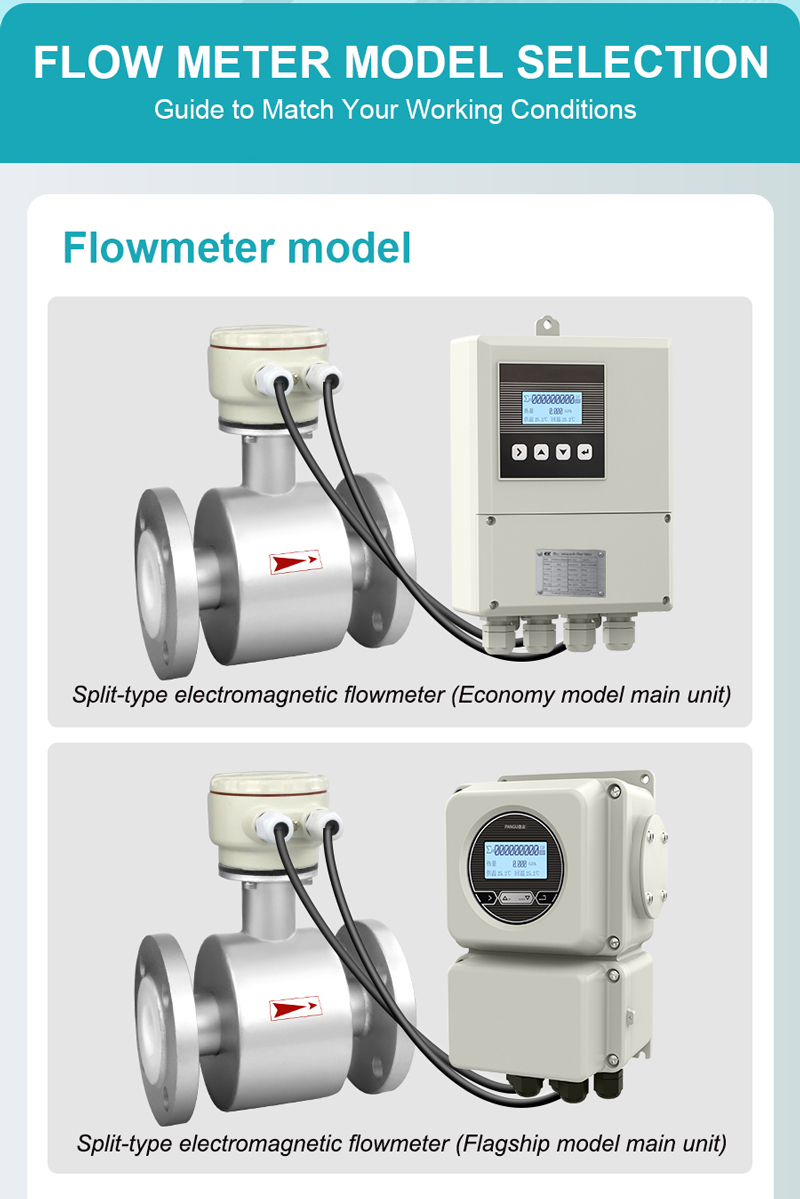

Remote Type Electromagnetic Flow Meter for Instrumentation and Process Control

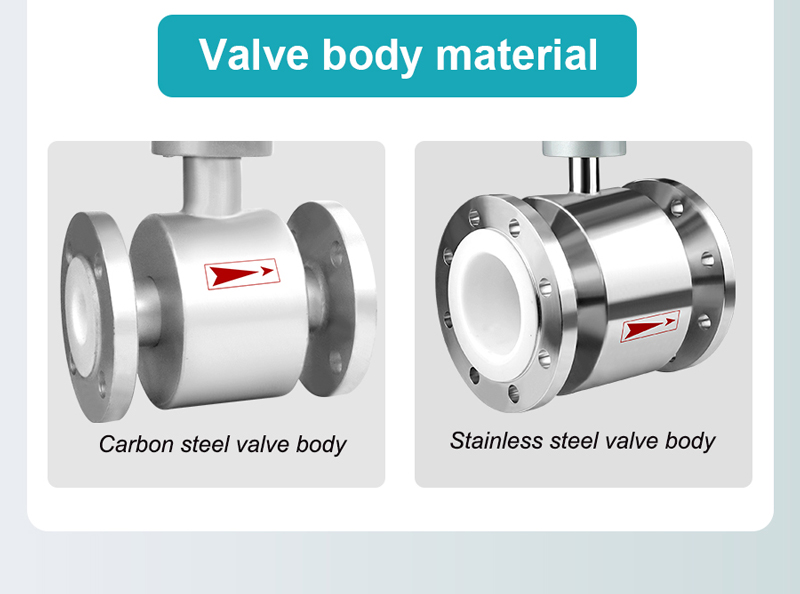

Remote Type Electromagnetic Flow Meter for Industrial Process Instrumentation

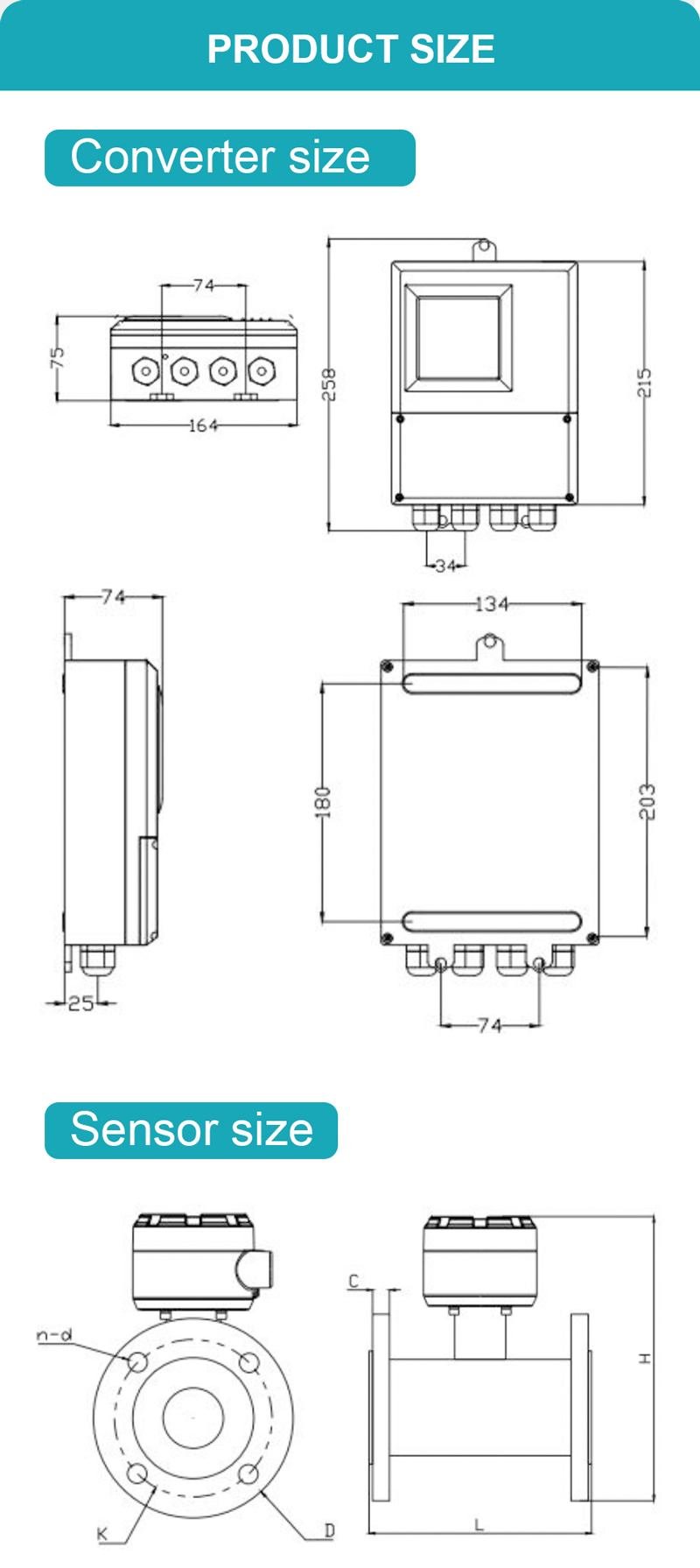

Remote Type Electromagnetic Flow Meter for Industrial Instrumentation and Control
