Sensores de turbidez

Los sensores digitales de turbidez adoptan el método de luz dispersada infrarroja de 90 ° ISO7027, la carcasa IP68 316L, múltiples rangos de medición, la salida Modbus RS485, la calibración estándar y de muestra de agua para el monitoreo de plantas de agua y aguas residuales.

Características de los sensores de turbidez

Cumplir con el estándar ISO7027, principio de medición de luz dispersada infrarroja de 90 °, libre de interferencia de cromaticidad
Rangos múltiples opcionales: 400/2000/4000 NTU, carcasa de acero inoxidable 316 con precisión ± 5% o 0.5NTU
revestimiento de titanio disponible para resistencia a la corrosión del agua de mar
IP68 totalmente resistente al agua, presión máxima de 0,3 MPa, instalación de inmersión
Potencia DC9-36V, salida de señal digital RS485 Modbus RTU
Dos modos de calibración: Solución estándar y calibración de muestra de agua in situ
Estructura autolimpiante opcional, función de autodiagnóstico incorporada
hilo, cable estándar de 10m extensible hasta 100m

Especificación de los sensores de turbidez

<32 33> Precisión de medición <55 56><85 86>

Rango de medición	Turbidez: 0-200-400-2000-4000 NTU; Temperatura: 0-50 °C
Modo de visualización	La pantalla LCD muestra el valor de concentración, la corriente de salida, el tiempo y el estado del relé.
Unidad de medición	Turbidez: NTU; Temperatura: °C
Velocidad de resolución	Turbidez: 0,01 NTU; Temperatura: 0,1 °C
Turbidez: ± 1.0% FS; Temperatura: ± 0,3 °C
Reproducibilidad	± 1.0%
Consumo de energía	≤ 3 W
Temperatura ambiente	-20 a 50 °C; humedad relativa: ≤ 90% RH	Salida analógica	2 canales de 4-20 mA, 750 de resistencia de carga Ω
Salida del interruptor	Relé de 3 vías, capacidad de contacto 250 VAC/5 A
Salida DE COMUNICACIÓN> <70 71> Configuración estándar: RS485 Modbus RTU
Grado de protección	IP65
Peso neto del instrumento	0,8 kg	Fuente de alimentación	AC 85-265 V ± 10% o 9-36 VDC> <90 91>
Dimensiones totales	144144118mm; tamaño de apertura: 138*138mm> <96 97>
Temperatura ambiente	-10 a 60 °C; Humedad relativa: ≤ 90% RH; No hay interferencia de campo magnético fuerte en el entorno circundante

<> 112>

Modelo No.	CS7820D	CS7821D	CS7830D
Potencia/Salida	9 ~ 36VDC/RS485 MODBUS RTU	9 ~ 36VDC/RS485 MODBUS RTU	9 ~ 36VDC/RS485 MODBUS RTU
Modo de medición	Método de luz dispersada por infrarrojos de 90 °	Método de luz dispersada por infrarrojos de 90 °	90 método de luz dispersada IR °
Dimensiones	Diámetro 50mm * Longitud 223mm	Diámetro 50mm * Longitud 223mm	Diámetro 50mm * Longitud 235mm
Material de la carcasa	POM + 316 acero inoxidable	POM + 316 Acero inoxidable	POM + 316 Acero inoxidable
Calificación impermeable	IP68	IP68	IP68
Rango de medición	0,01-400 NTU	0,01-2000NTU	0,01-4000NTU
Precisión de medición	± 5% o 0.5NTU, lo que sea rallador	± 5% o 0,5 NTU, lo que sea rallador	± 5% o 0,5 NTU, lo que sea rallador
Resistencia a la presión	≤ 0.3Mpa	≤ 0.3Mpa	≤ 0.3Mpa
Temperatura de medición	0-45 ℃	0-45 ℃	0-45 ℃
Calibración	Calibración de líquido estándar, calibración de muestra de agua	Calibración de líquido estándar, calibración de muestra de agua	Calibración de líquido estándar, calibración de muestra de agua
Longitud del cable	Estándar 10m, se puede extender a 100m	10m estándar, puede Ampliarse a 100m	Estándar 10m, puede ampliarse a 100m
	G3/4	G3/4	G3/4
Instalación	Tipo de inmersión	Tipo de inmersión	Tipo de inmersión
Aplicación	Aplicaciones generales, ríos, lagos, protección del medio ambiente, etc.	Aplicaciones generales, ríos, lagos, protección del medio ambiente, etc.	Aplicaciones generales, ríos, lagos, protección del Medio Ambiente, Etc.

Diagrama de sensores de turbidez

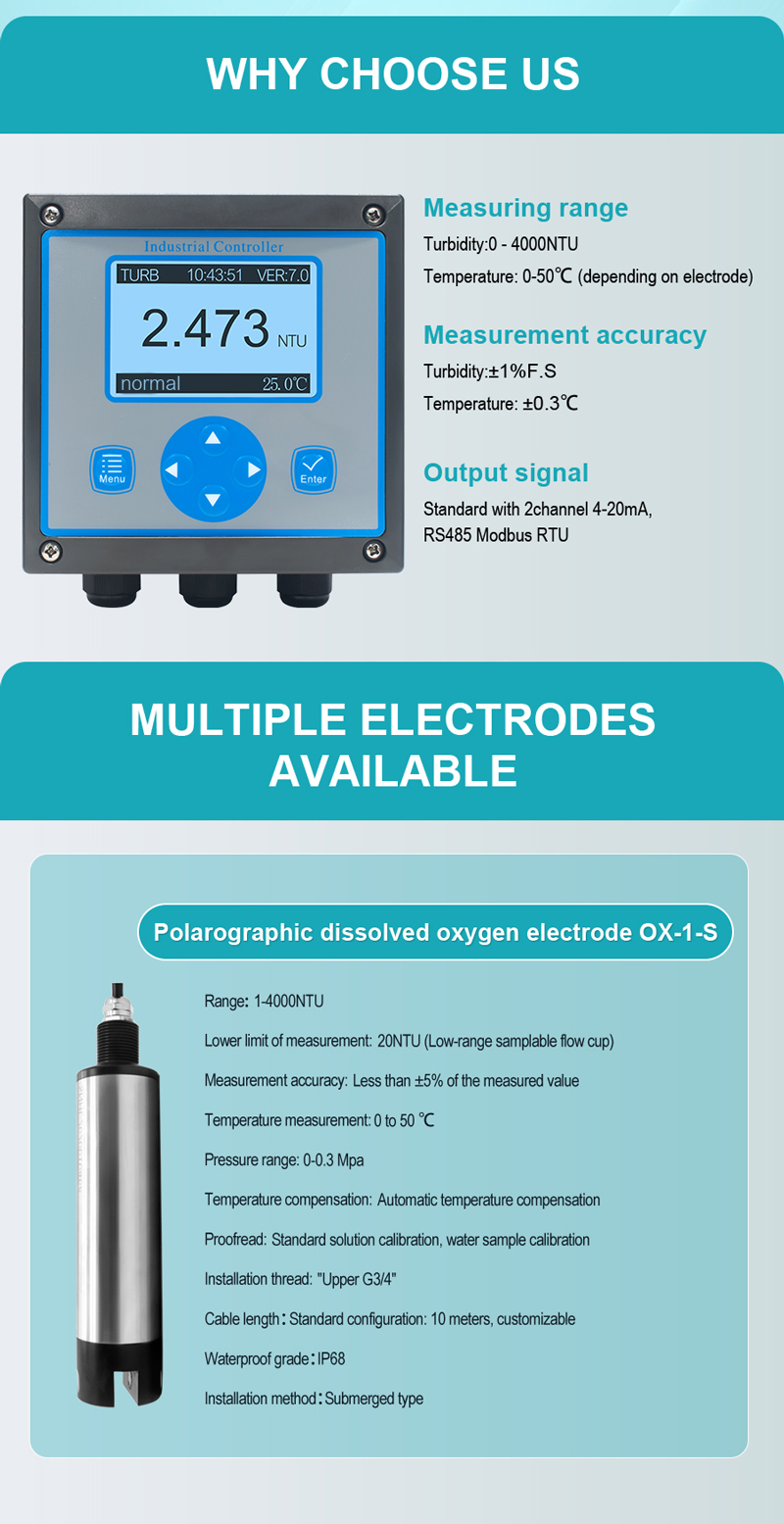

Turbidity Sensors for Tank Level Transmitter

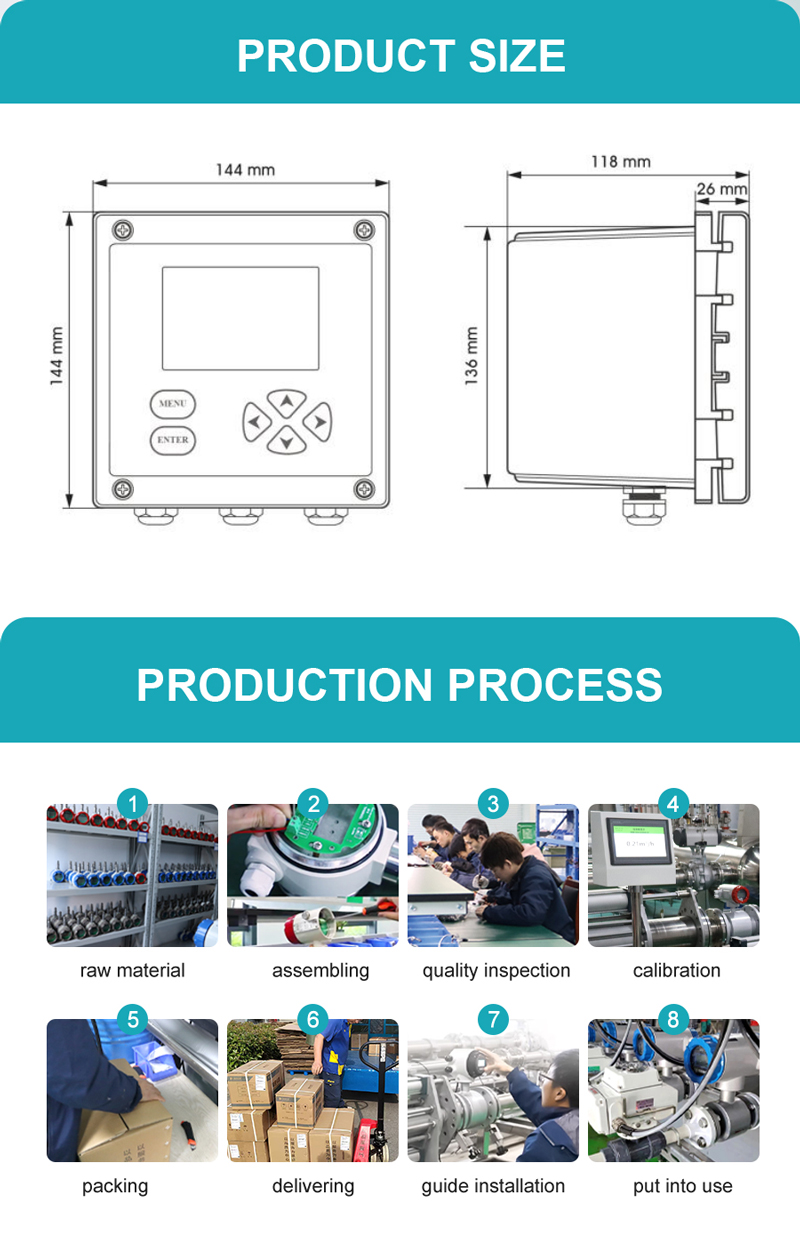

Turbidity Sensors for Submersible Level Transmitter
