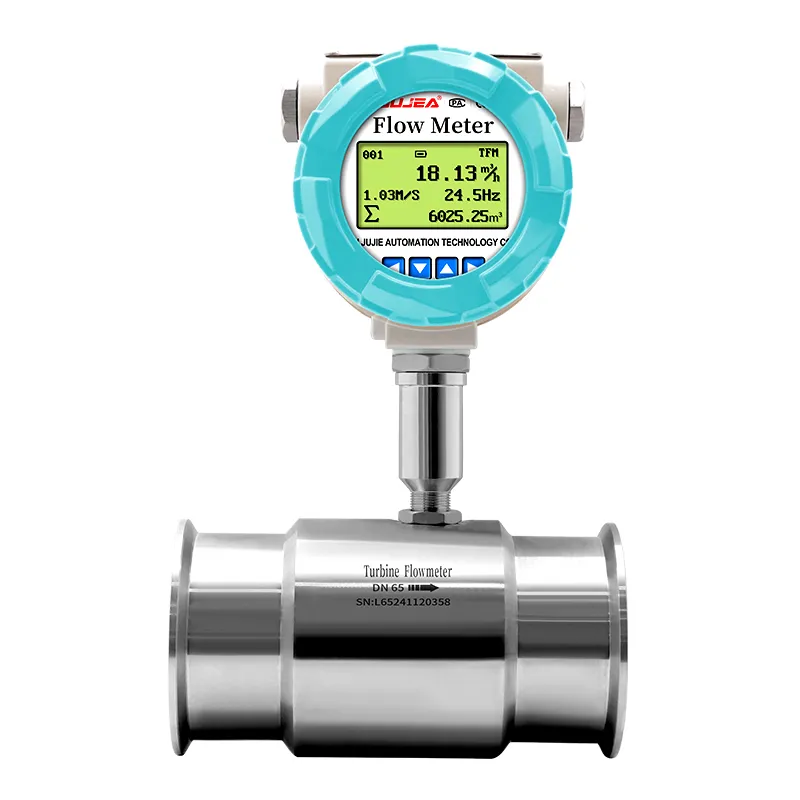

  • clamp turbine flow meter for flow meter digital water

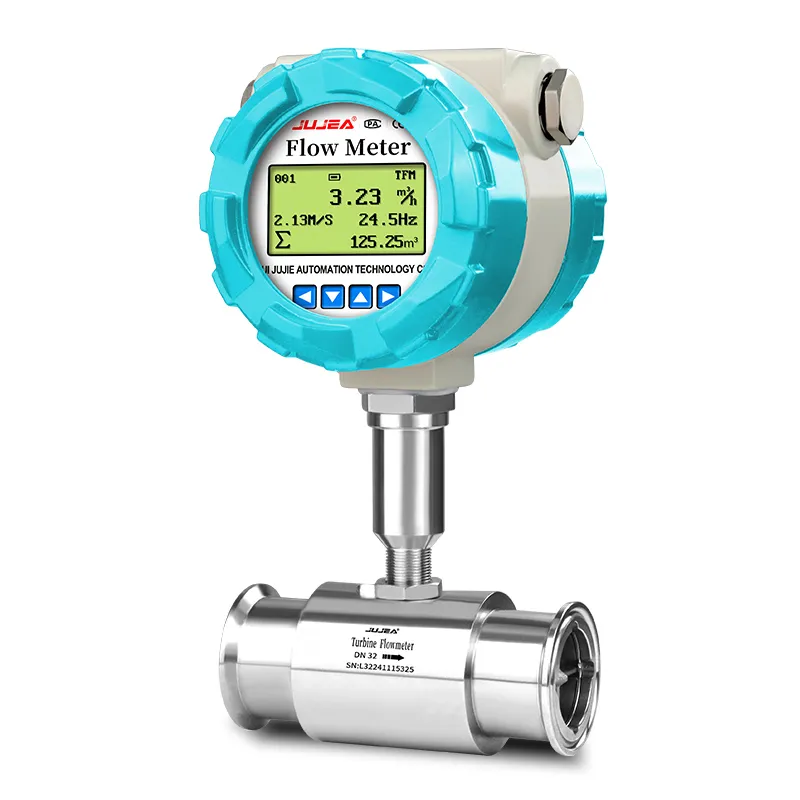

  • clamp turbine flow meter for flow meter fluid

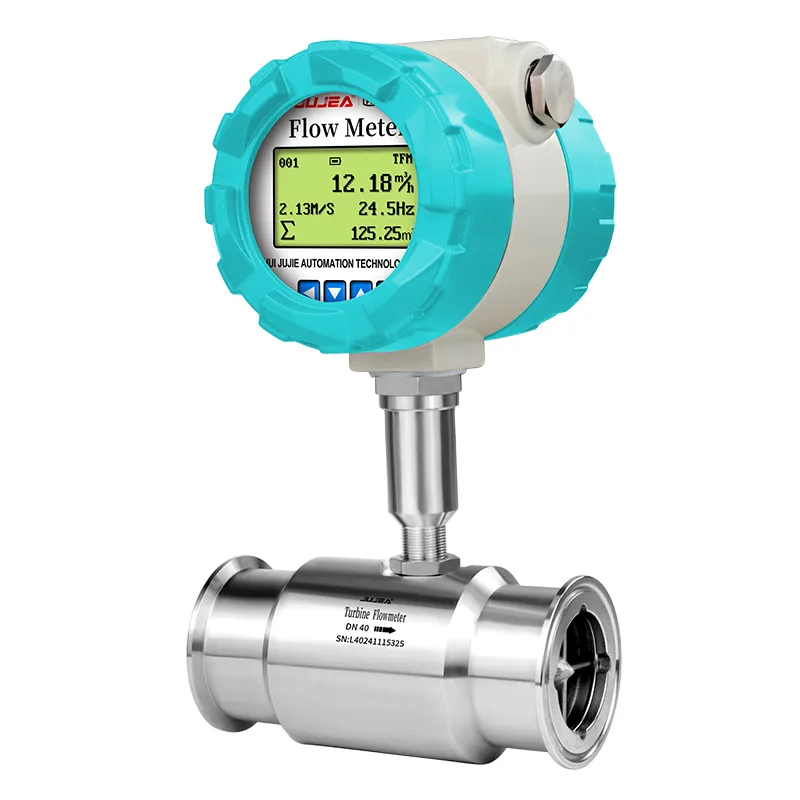

  • clamp turbine flow meter for flow meter for viscous fluid

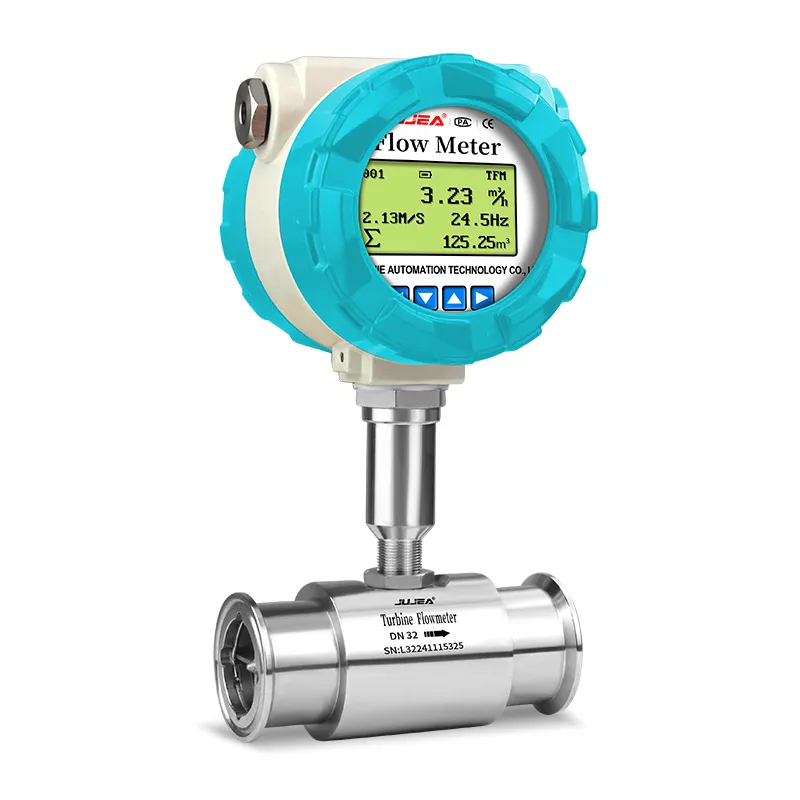

  • clamp turbine flow meter for high viscosity fluids

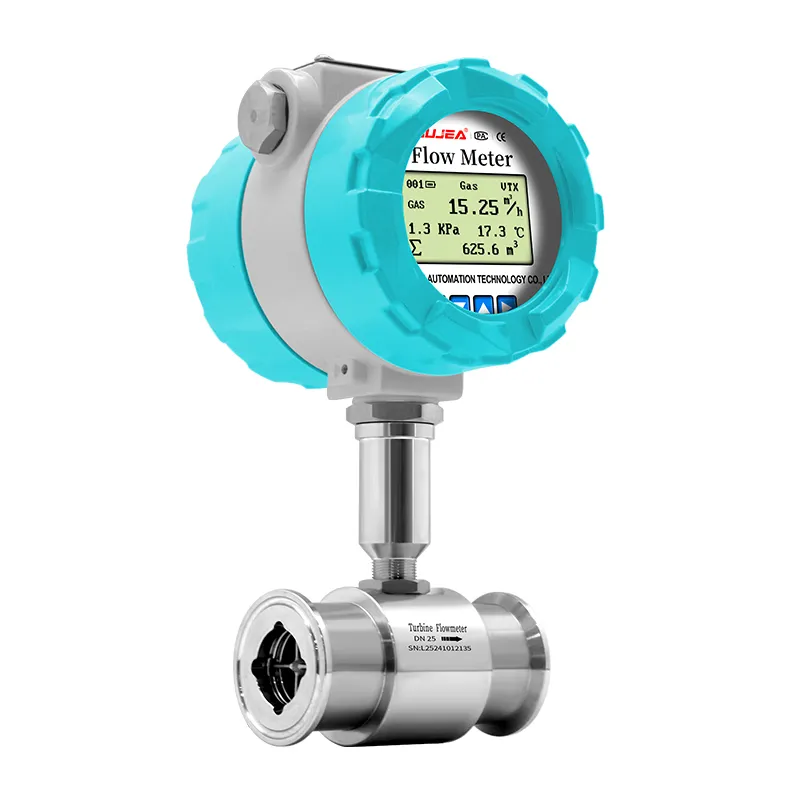

  • clamp turbine flow meter for flow indicators water
  • clamp turbine flow meter for flow meter digital water
  • clamp turbine flow meter for flow meter fluid
  • clamp turbine flow meter for flow meter for viscous fluid
  • clamp turbine flow meter for high viscosity fluids
  • clamp turbine flow meter for flow indicators water

Medidor de flujo de turbina de abrazadera

El medidor de flujo de turbina de abrazadera sanitaria adopta una conexión de abrazadera rápida, todo el cuerpo de acero inoxidable, sin espacio muerto. Ofrece alta precisión para alimentos, bebidas y líquidos farmacéuticos limpios, pulso de soporte y salida de señal de 4-20mA y RS485 para medición de tuberías sanitarias.

Características del medidor de flujo de turbina de abrazadera

  • Conexión rápida de abrazadera sanitaria, desmontaje rápido para limpieza y esterilización regulares.

  • 0.5% de alta precisión, especialmente diseñado para alimentos, bebidas y líquidos farmacéuticos limpios.

  • Estructura compacta tamaño DN4 ~ DN100, fácil de instalar y mantener en tuberías sanitarias.

  • Soporta pulso, transmisión multiseñal 4-20mA y RS485.

  • Baja resistencia al flujo, rendimiento estable para medios sanitarios de baja viscosidad.


Especificación del medidor de flujo de turbina de abrazadera

><55 56>
Medio medido Libre de impureza, líquido de baja viscosidad y no fuertemente corrosivo
Estándar de ejecución Sensor de flujo de turbina (JB/T9246-2016)
Regulación de verificación Medidor de flujo de turbina (JJG1037-2008)
Método de conexión y calibre de instrumento Tipo de conexión de abrazadera: DN4-DN200; Tipo de conexión de aro de abrazadera: DN4-DN100
Clase de precisión y repetibilidad correspondiente Clase de precisión * 1± 1% R± 0.5% R± 0.2% R (se requiere personalización)
Repetibilidad ≤ 0.33%≤ 0.17%≤ 0.07% 6:1 de la relación de rango , 10:1, 20:1
Condiciones de verificación Dispositivo de verificación Método de medición estándar, dispositivo de verificación de flujo de líquido; Dispositivo de verificación del caudal de líquidos por el método de masa estática
Condiciones ambientalesTemperatura ambiente: 20℃; Humedad relativa: 65%
Condiciones de funcionamientoTemperatura del fluidoEstándar: -20℃~80℃; T: -40℃~180℃
Temperatura ambiente-20℃~60℃
Humedad relativa5%~90%
Presión atmosférica86Kpa~106Kpa
Función de salidaSalida de señalSeñal de pulsos, señal de 4-20mA
Salida de comunicaciónComunicación RS485, protocolo HART
Alimentación de trabajoAlimentación externa+24VCC, adecuada para salidas de 4-20mA, de pulsos, RS485, etc.
Alimentación internaCM0, CM4 (1 conjunto de batería de litio de 3,6 V y 19 Ah)
Interfaz de línea de señalTipo NConector Hirschmann DIN43650 o conector aeronáutico CX165P
De toda la serieHebilla metálica estanca con rosca interna M20×1,5
Grado de protección contra explosionesExdIIC T6 Gb
Grado de protecciónIP65 o superior (personalizable)

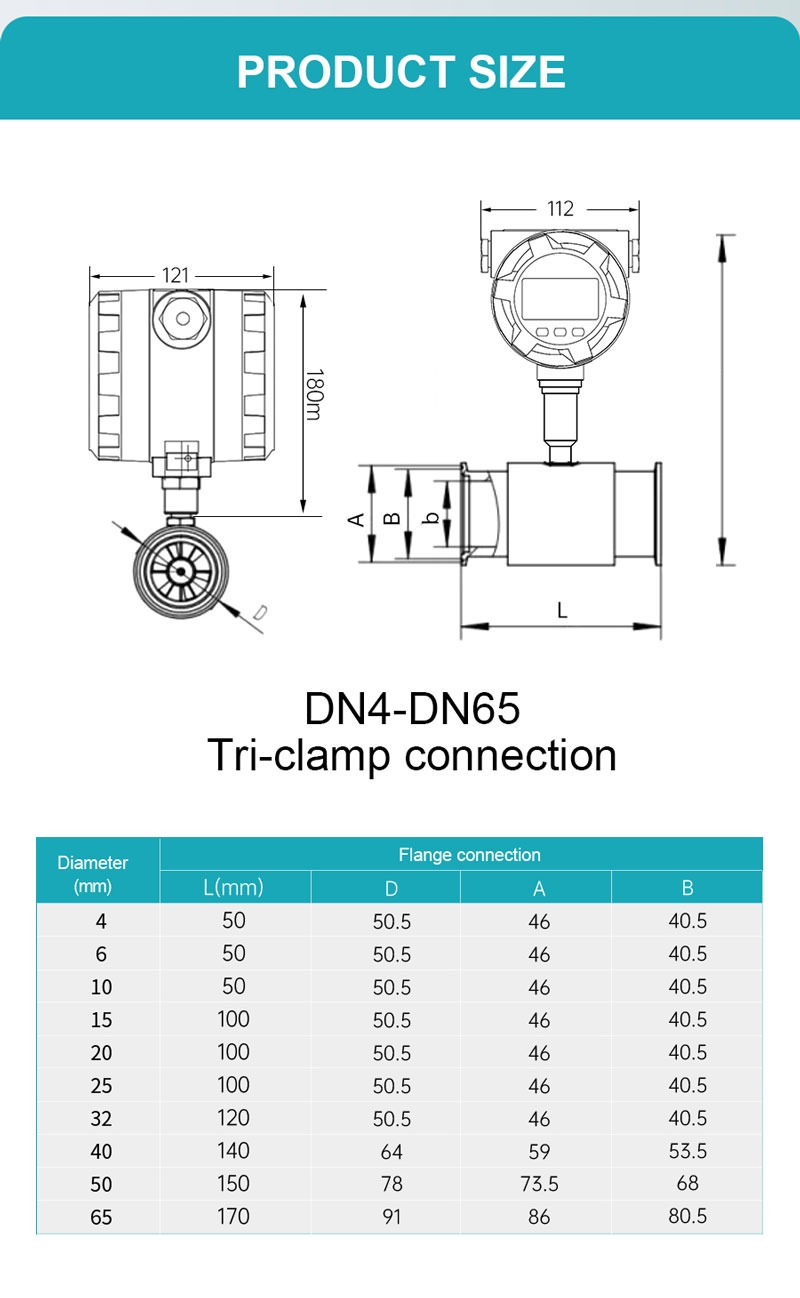

Diagrama del medidor de flujo de turbina de abrazadera

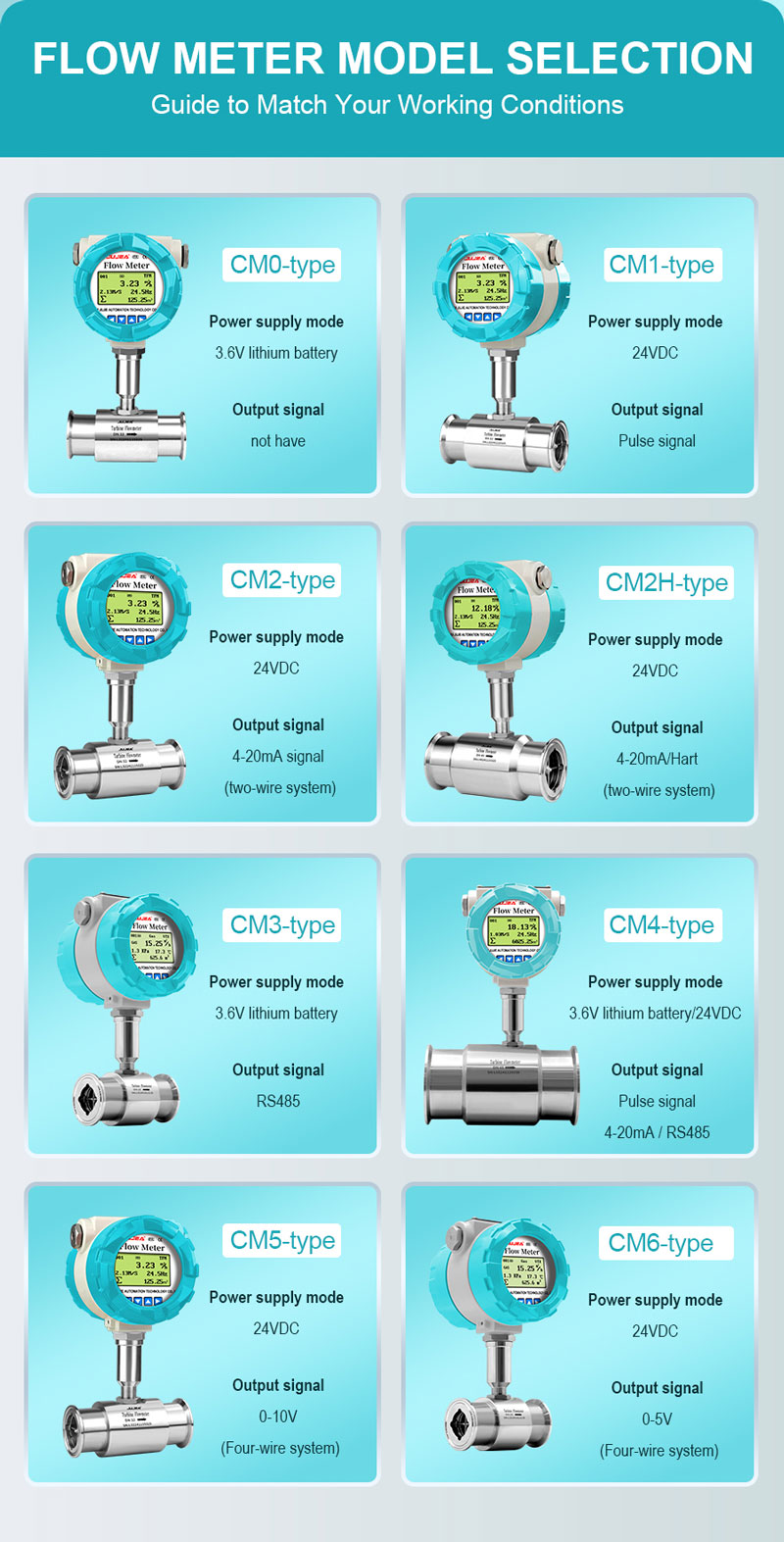

Clamp Turbine Flow Meter for Control and Instrumentation

<10 9>
