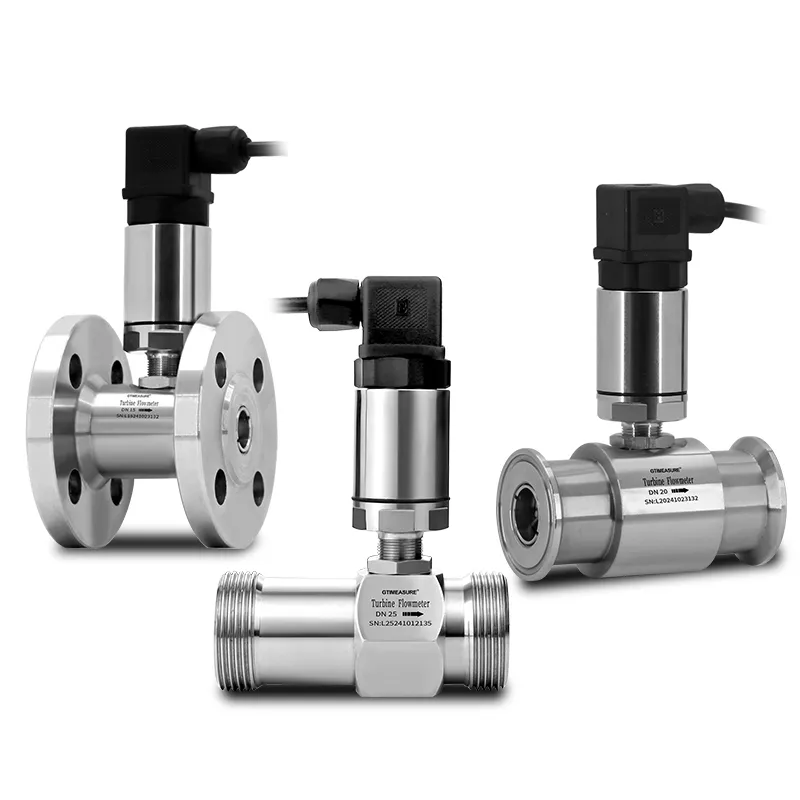

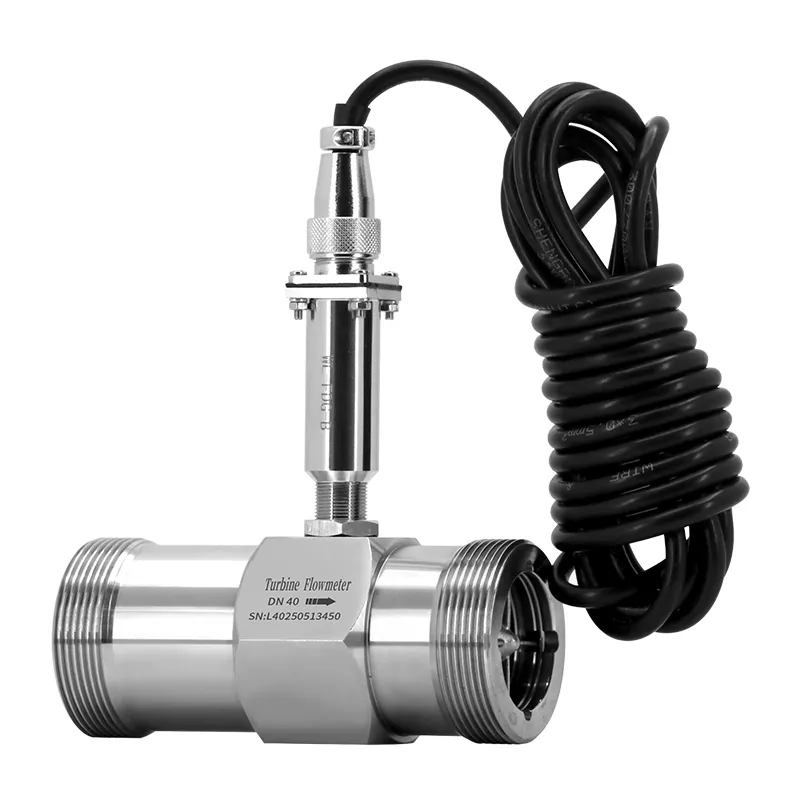

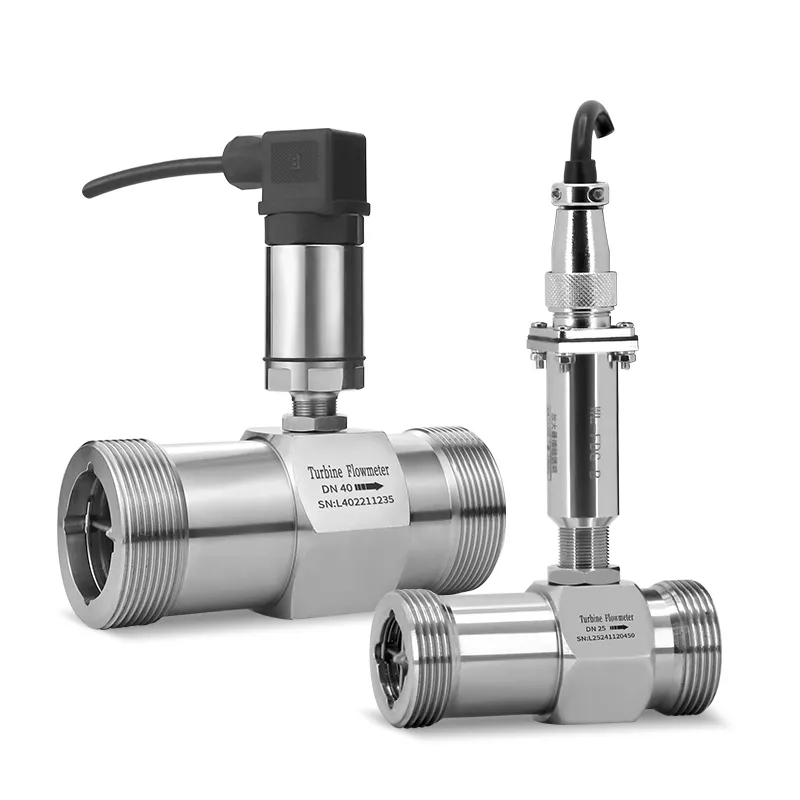

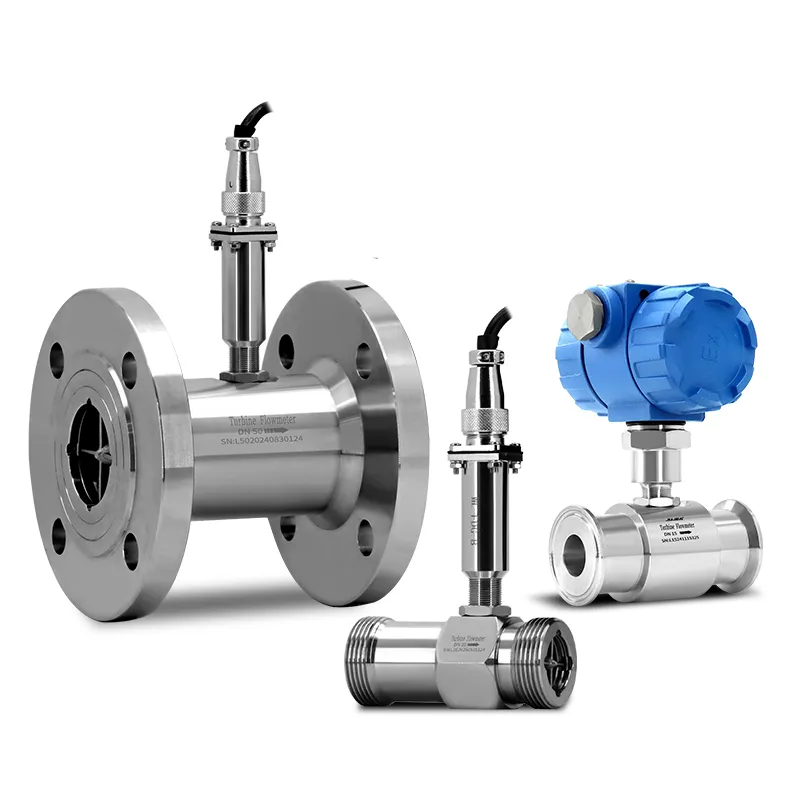

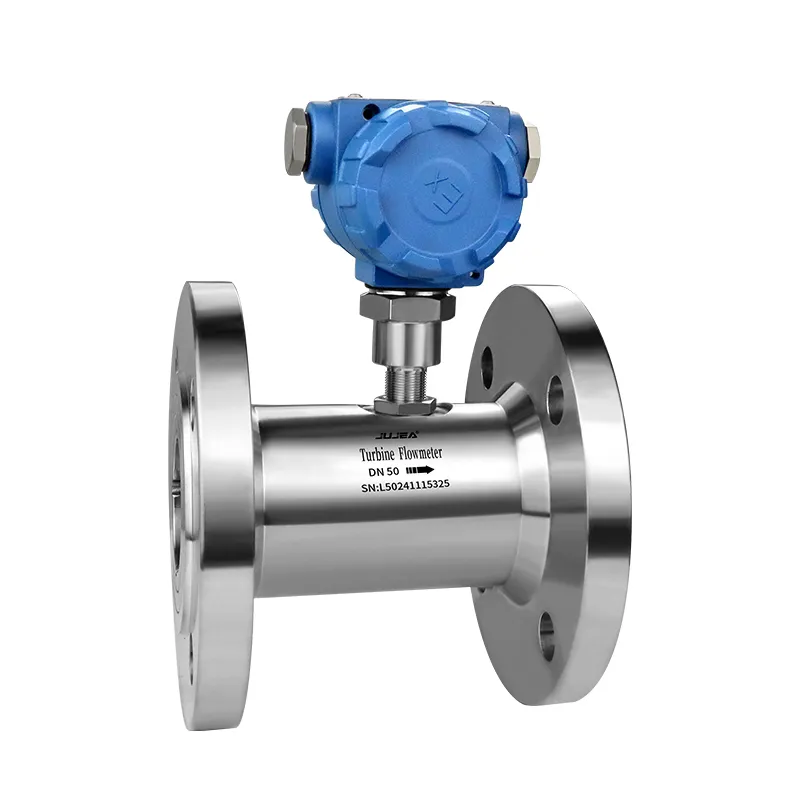

Sensor de flujo de turbina

El sensor de flujo de turbina LWGY se adapta a líquido limpio de baja viscosidad, admite conexiones de rosca/brida/abrazadera, emite señales de pulso/4-20mA/RS485. Ofrece una precisión de hasta ± 0.5%, una excelente repetibilidad y una respuesta rápida que satisfacen las necesidades de control cuantitativo, monitoreo de flujo en las industrias de petróleo líquido, química, tratamiento de agua y energía.

Características del sensor de flujo de turbina

Alta precisión de medición y excelente repetibilidad para fluidos limpios de baja viscosidad

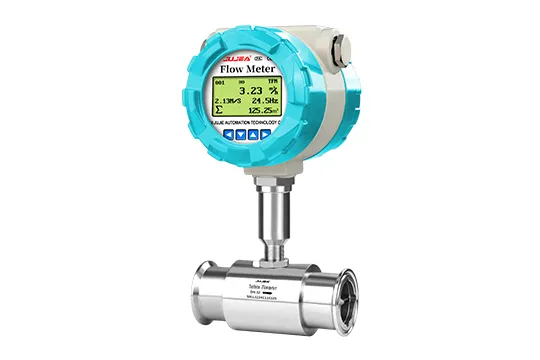

Cuerpo sensor compacto, múltiples tipos de conexión: rosca, brida, abrazadera sanitaria
Rotor de acero inoxidable, respuesta sensible a los cambios de velocidad de flujo
Pequeña pérdida de presión, resistencia mínima al medio de tubería
Salida de señal de pulso estándar, coincidencia con transmisor totalizador de flujo
Relación de rango de medición amplio, Estable bajo condiciones de flujo variable
Estructura interna simple, fácil desmontaje para limpieza y mantenimiento

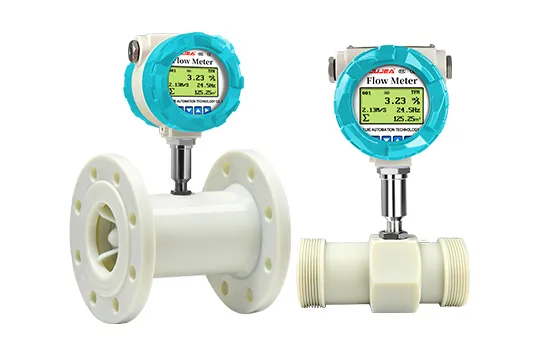

Piezas de PTFE humectadas anticorrosión opcionales para líquidos químicos corrosivos

Especificación del sensor de flujo de turbina

Medio medido	libre de impureza, líquido de baja viscosidad y no fuertemente corrosivo
Estándar de ejecución	Sensor de flujo de turbina (JB/T9246-2016)
Regulación de verificación	Medidor de flujo de turbina (JJG1037-2008)

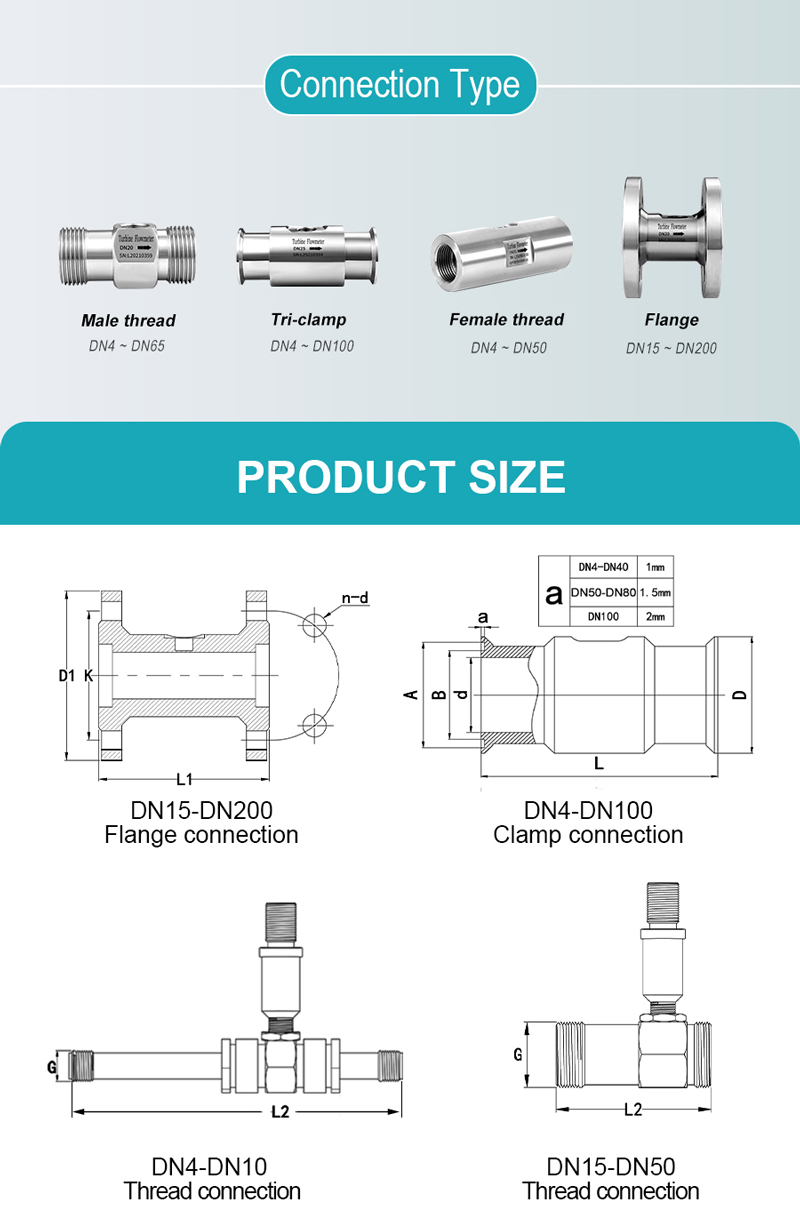

Calibre de instrumentos y método de conexión	Tipo de conexión de brida: DN15-DN200; Tipo de conexión de rosca: DN4-DN50; Tipo de conexión de abrazadera: DN4-DN200; Tipo de conexión de aro de abrazadera: DN4-DN100
Estándar de brida	Estándar convencional	HG/T 20592-2009
	Otros estándares	Estándares internacionales de brida de tubería	, como DIN alemán, Estándares estadounidenses ANSI, japoneses JIS
		Estándares nacionales de bridas para tuberías	Como los estándares del Ministerio de Industria Química y los del Ministerio de Maquinaria
Especificación de roscas	Especificación convencional	Rosca de tubería británica (rosca externa)
	Otras especificaciones	Rosca interna, rosca esférica, rosca NPT, etc.
Clase de precisión y repetibilidad correspondiente	Clase de precisión*1	±1%R	±0,5%R	±0,2%R (requiere personalización)
	Repetibilidad	≤0,33%	≤0,17%	≤0,07%
Relación de rango	6:1, 10:1, 20:1
Condiciones de verificación	Dispositivo de verificación	Dispositivo de verificación del caudal de líquidos por el método del medidor patrón; Dispositivo de verificación del caudal de líquidos por el método de masa estática
	Condiciones ambientales	Temperatura ambiente: 20℃; Humedad relativa: 65%
Condiciones de funcionamiento	Temperatura del fluido	Estándar: -20℃~80℃; T: -40℃~180℃
	Temperatura ambiente	-20℃~60℃
	Humedad relativa	5%~90%
	Presión atmosférica	86Kpa~106Kpa

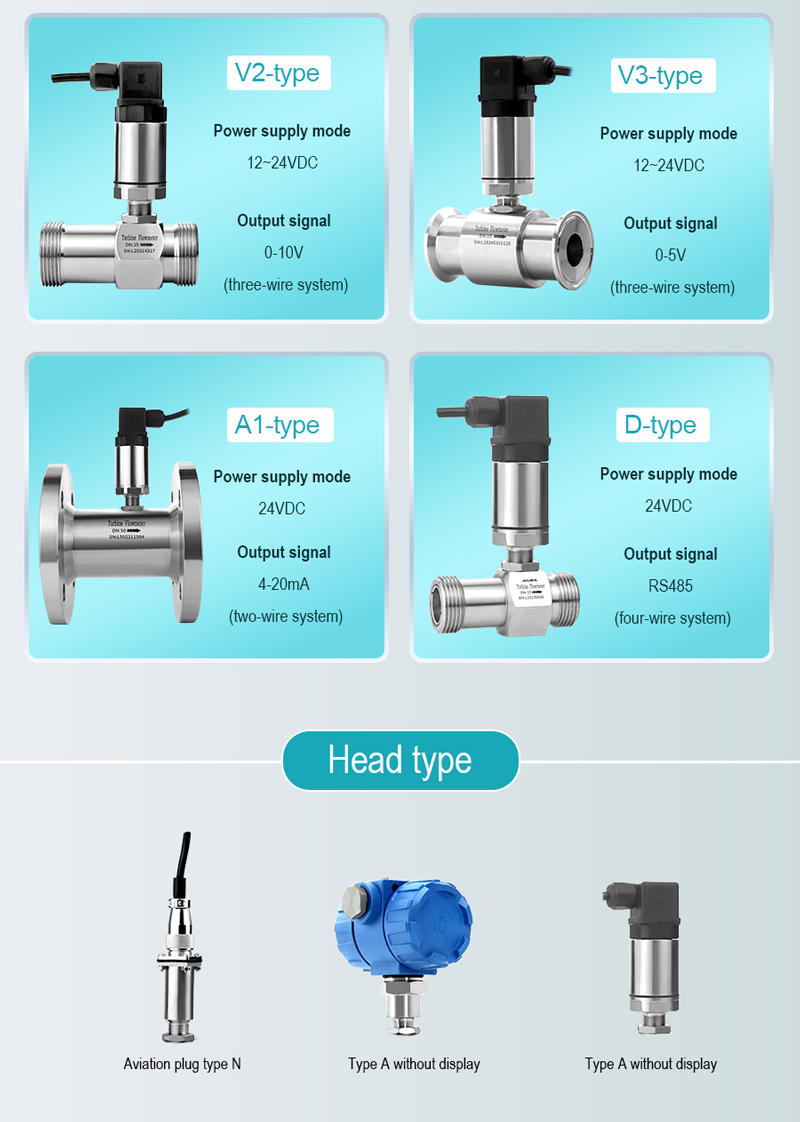

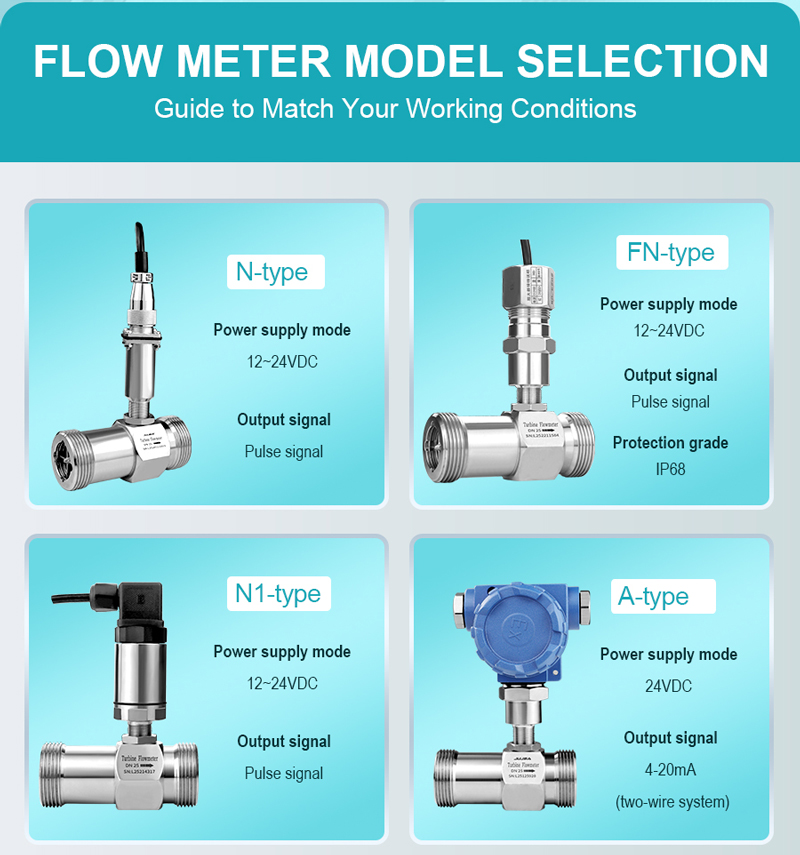

Función de salida	Salida de señal	Señal de pulso, señal de 4-20mA
	Salida de comunicación	Comunicación RS485, protocolo HART
Alimentación de trabajo	Alimentación externa	+24VCC, adecuada para salidas de 4-20mA, de pulso, RS485, etc.
	Alimentación interna	CM0, CM4 (1 conjunto de batería de litio de 3,6 V y 19 Ah)
Interfaz de línea de señal	Tipo N	Conector Hirschmann DIN43650 o enchufe aeronáutico CX165P
	Toda la serie	Cierre metálico estanco con rosca interna M20×1,5
Grado de protección contra explosiones	ExdIIC T6 Gb
Grado de protección	IP65 o superior (personalizable)

Diagrama del sensor de flujo de la turbina
