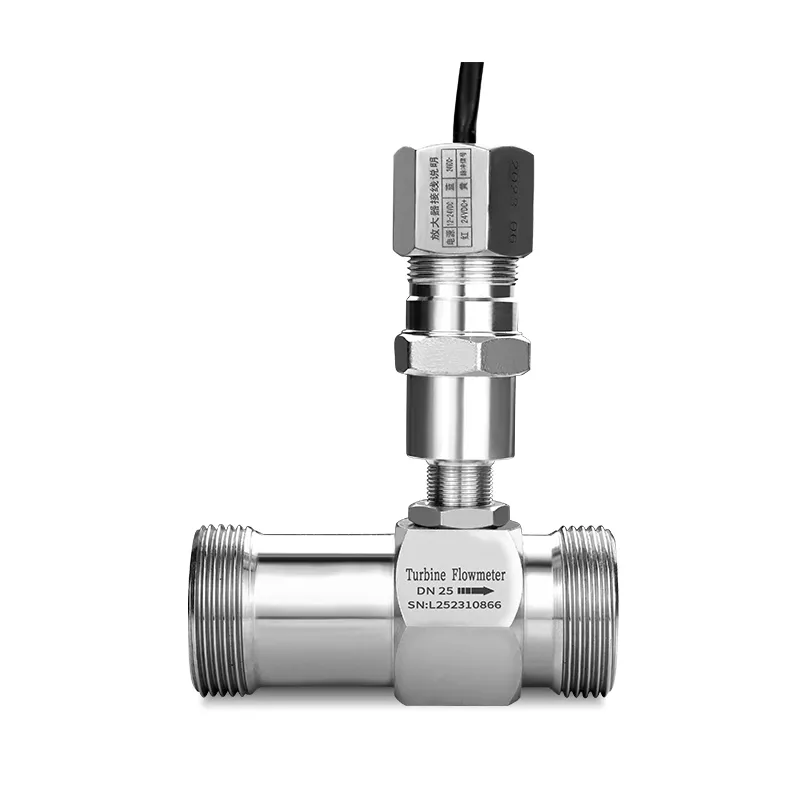

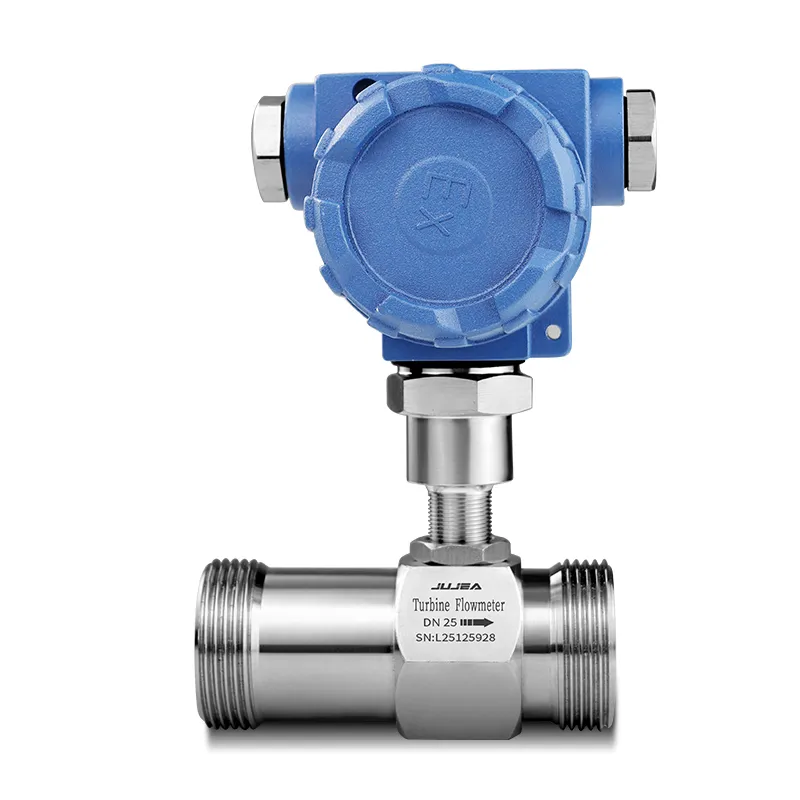

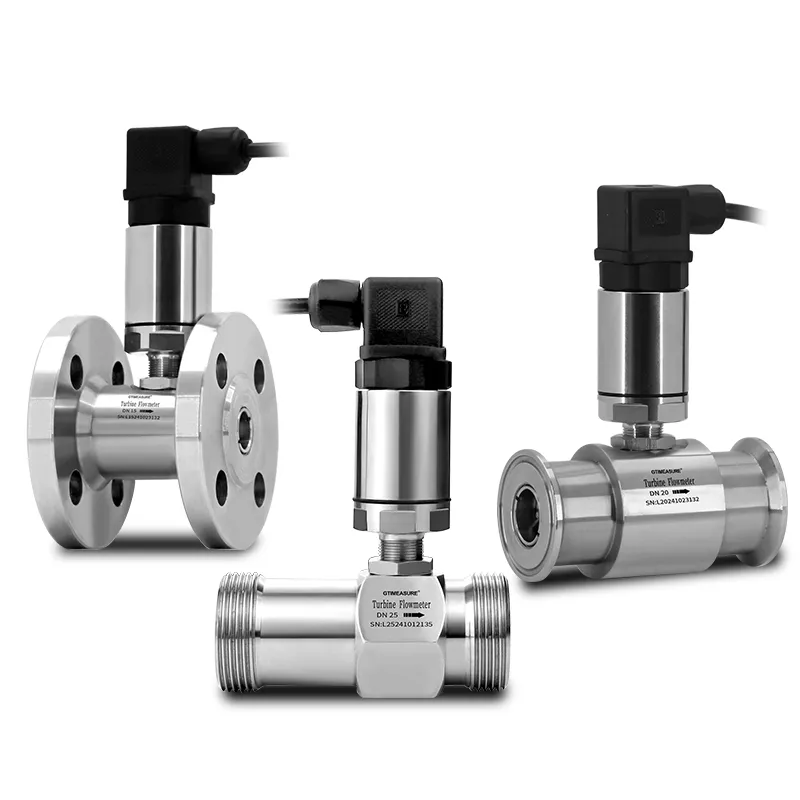

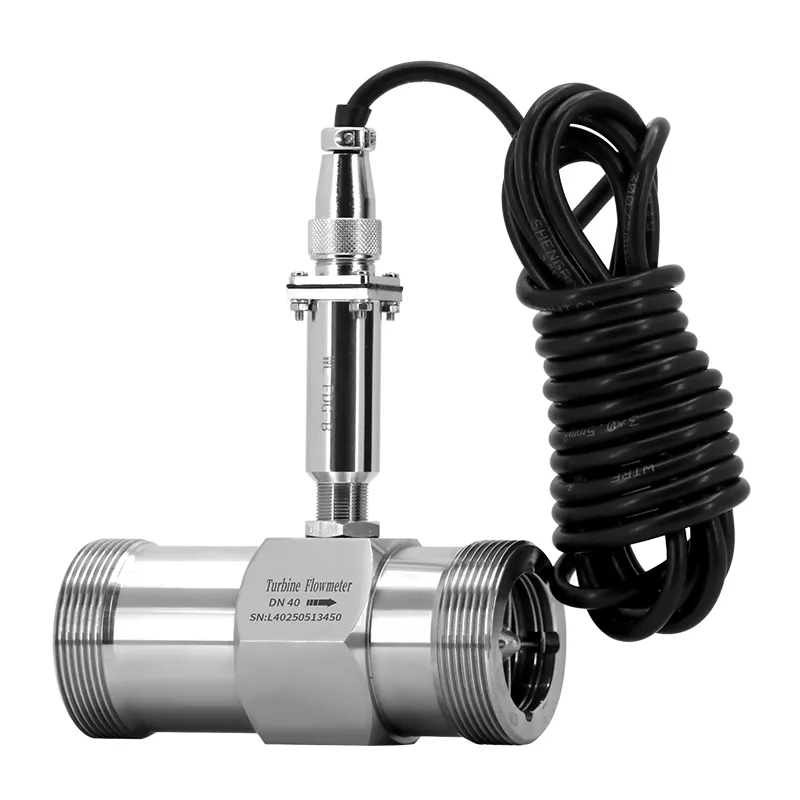

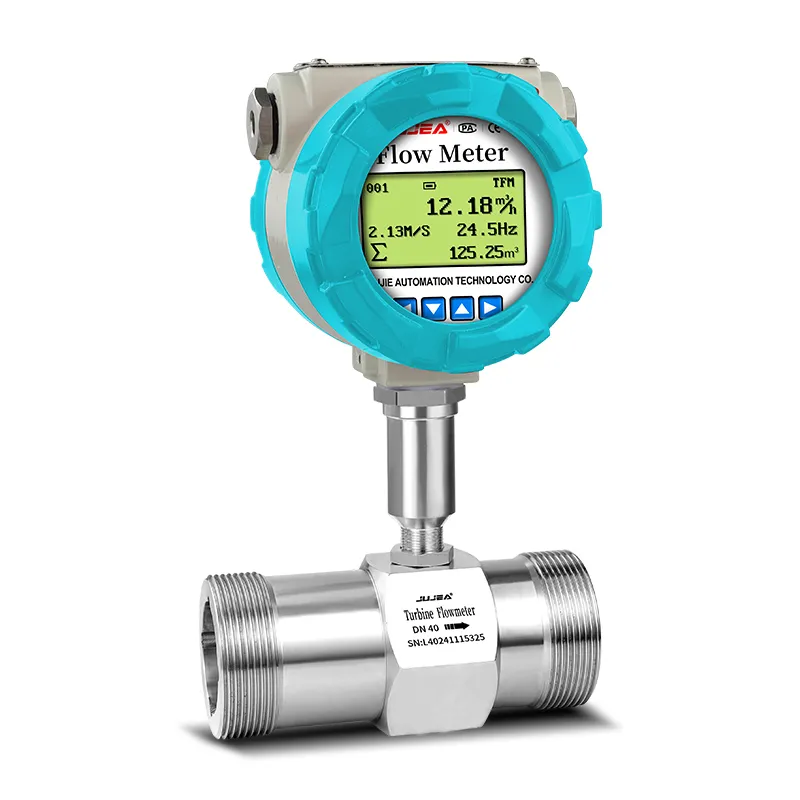

Medidor de flujo de turbina de hilo

El medidor de flujo de turbina líquida de hilo presenta conexiones roscadas compactas para tuberías DN4-DN80, con cuerpo de acero inoxidable que proporciona una medición de alta precisión de líquidos limpios de baja viscosidad. Admite la salida de señales de pulso y 4-20mA, Hart y RS485, ideal para la medición de tuberías de pequeño calibre de combustible, agua y disolvente.

Características del medidor de flujo de turbina de rosca

Estructura compacta roscada de tamaño pequeño, adecuada para la instalación de tuberías estrechas DN4 ~ DN50.
Alta precisión y buena repetibilidad para medios líquidos limpios y de baja viscosidad.
Piezas mojadas de acero inoxidable con buena suavidad Resistencia a la corrosión.
Montaje de rosca conveniente sin soldadura de brida complicada.
Múltiples salidas de señal: pulso, 4-20mA y RS485opcional.
Pequeña pérdida de presión, ligero y fácil desmontaje para el mantenimiento.
Diseño opcional a prueba de explosiones para combustible químico pequeño Tuberías.

<32 33>

Especificación del medidor de flujo de turbina de rosca

11> Medio medido <70 71> Relación de rango <83 84><90 91> Condiciones de funcionamiento

Libre de impureza, líquido de baja viscosidad y no fuertemente corrosivo
Estándar de ejecución	Sensor de flujo de turbina (JB/T9246-2016)
Regulación de verificación	Medidor de flujo de turbina (JJG1037-2008)
Calibre del instrumento y método de conexión	Tipo de conexión de rosca: DN4-DN50
Especificación de rosca	Especificación convencional	Rosca de tubería británica (rosca externa)
	Otras especificaciones	Rosca interna, rosca esférica, rosca NPT, etc.
Clase de precisión y repetibilidad correspondiente	Clase de precisión * 1	± 1% R	± 0.5% R	± 0.2% R (se requiere personalización)
	Repetibilidad	≤ 0.33%	≤ 0.17%	≤ 0.07%
6:1, 10:1, 20:1
Condiciones de verificación	Dispositivo de verificación de flujo de líquido	Método de medición estándar; método de masa estática Dispositivo de verificación de flujo de líquido			Condiciones ambientales	Temperatura ambiente: 20 ℃; Humedad relativa: 65%
	Temperatura media	Estándar: -20 ℃ ~ 80 ℃; T: -40 ℃ ~ 180 ℃> <96 97>
Temperatura ambiente	-20 ℃ ~ 60 ℃
Humedad relativa	5% ~ 90%
Presión atmosférica	86Kpa ~ 106Kpa
Función de salida	Salida de señal	Señal de pulso, señal de 4-20mA
	Salida de comunicación	Comunicación RS485, protocolo HART
Fuente de alimentación de trabajo	Fuente de alimentación externa	+ 24VDC, adecuado para salidas de 4 a 20mA, Salida de pulso, RS485, etc
	Fuente de alimentación interna	CM0, CM4 (1 Juego de batería de litio de 3,6 V 19Ah)
Interfaz de línea de señal	Tipo N	Conector Hirschmann DIN43650 o enchufe de aviación CX165P
	Serie completa	Hilo interno de hebilla impermeable de metal M20 × 1,5
Grado a prueba de explosiones	ExdIIC T6 Gb
Grado de protección	IP65 o superior (personalizable)

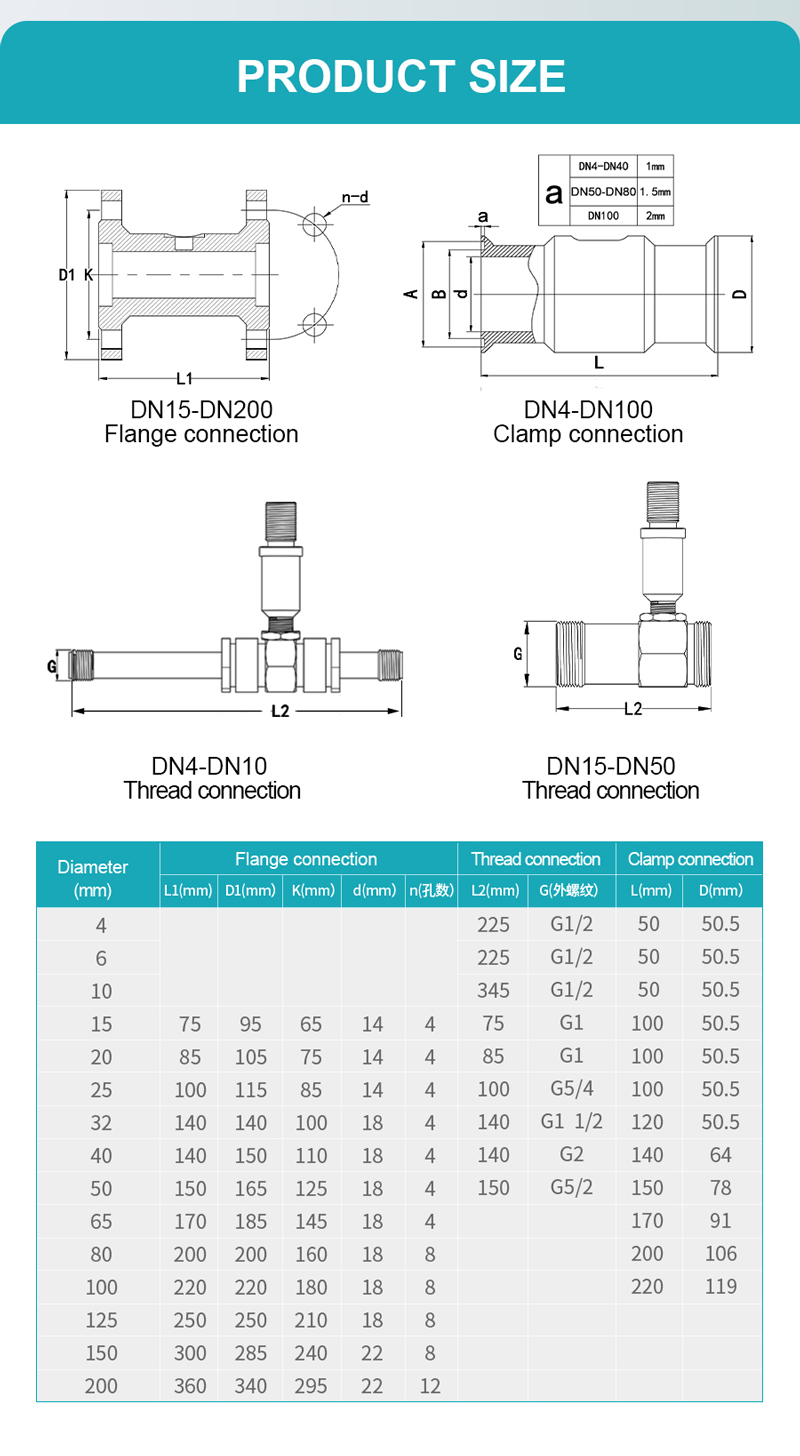

Diagrama del medidor de flujo de turbina de rosca

Thread Turbine Flow Meter for Ultrasonic Level Sensor for Water Tank

Thread Turbine Flow Meter for Ultrasonic Level Sensor

Thread Turbine Flow Meter for Ultrasonic Level Sensor for Tanks
