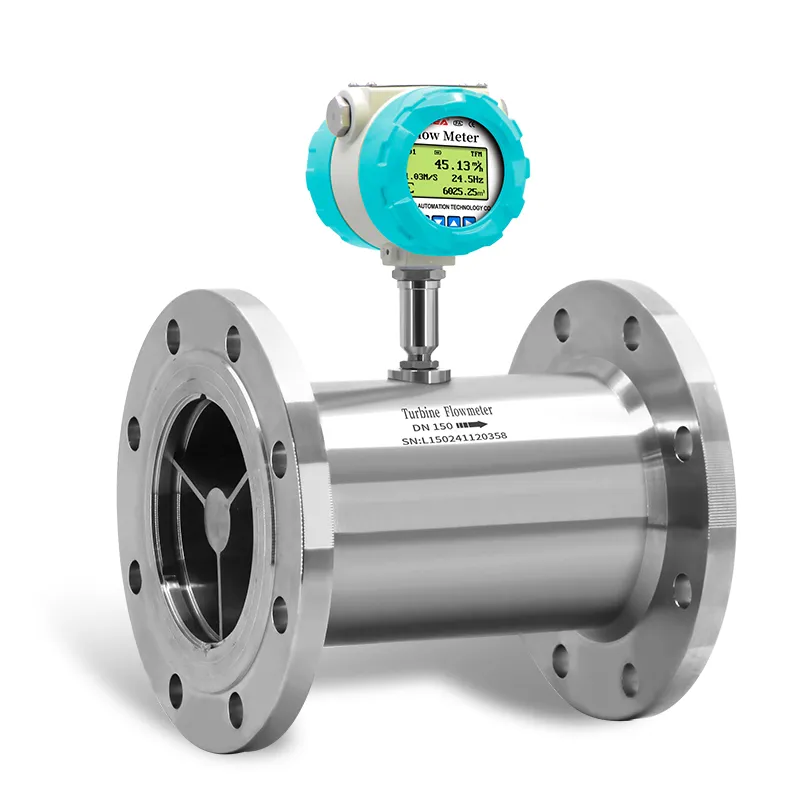

  • flange turbine flow meter for hplc chromatography analysis

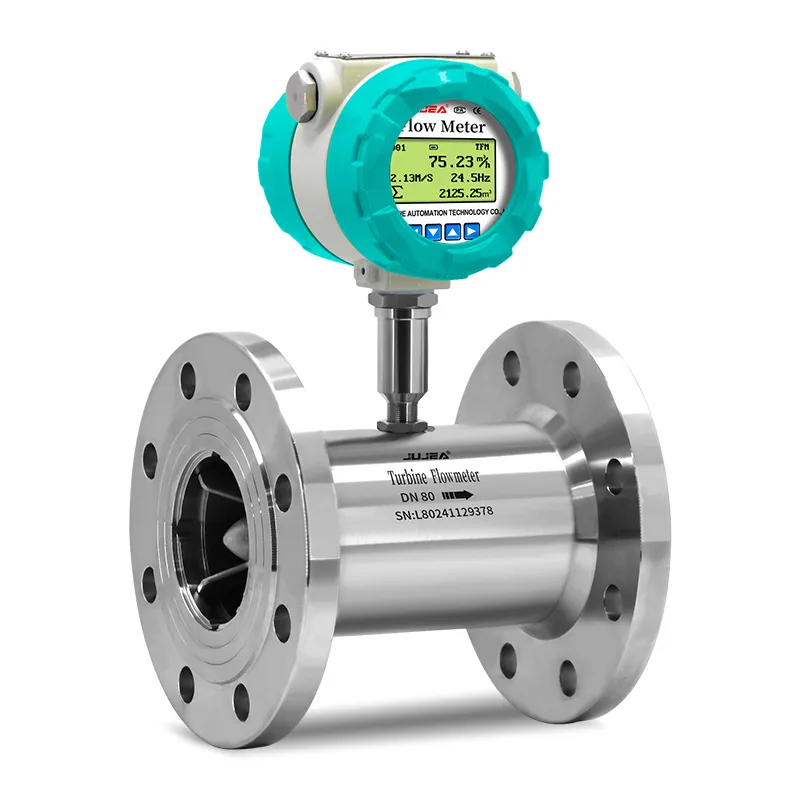

  • flange turbine flow meter for liquid food analyzers

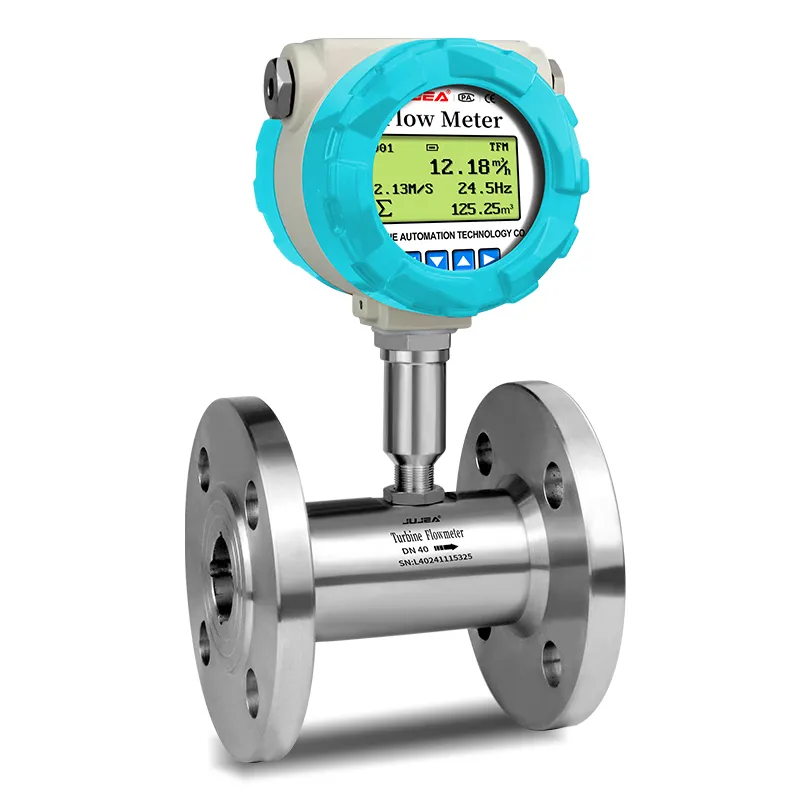

  • flange turbine flow meter for hplc chemical analysis

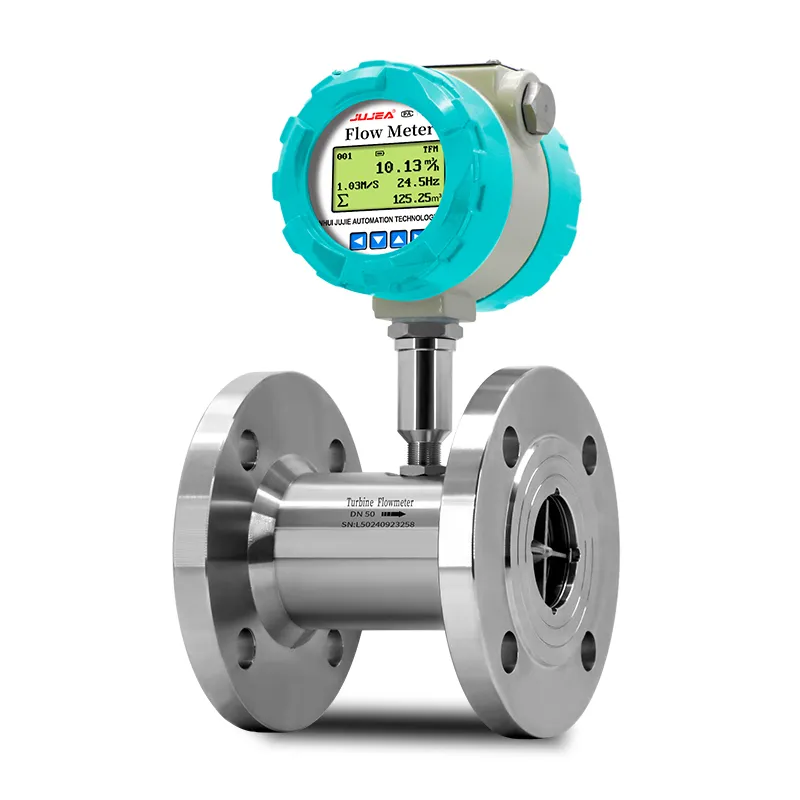

  • flange turbine flow meter for liquid analysis instruments

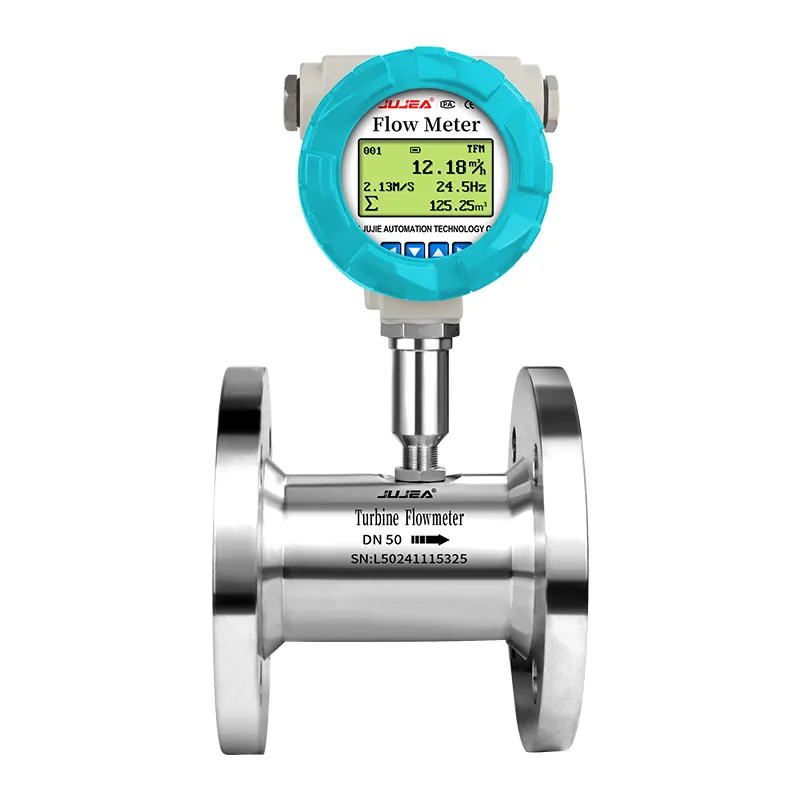

  • flange turbine flow meter for liquid particle size analyzer

Medidor de flujo de turbina de brida

El medidor de flujo de turbina líquida de brida adopta la medición de inducción del impulsor, con cuerpo completo de acero inoxidable y alta precisión de medición de hasta ± 0.5%. Admite Conexión de brida DN4-DN200, salida de pulso, señales 4-20mA, Hart y RS485, ideal para líquidos limpios de baja viscosidad como combustible, agua y disolvente en tuberías petroquímicas.

Características del medidor de flujo de turbina de brida

  • Alta precisión hasta ± 0.5% con excelente repetibilidad para líquidos limpios de baja viscosidad.

  • Componentes humedecidos completos de acero inoxidable, resistentes a la corrosión leve y a la abrasión.

  • Conexión de brida estándar, DN4 ~ DN200 de varios tamaños se ajustan a tuberías industriales.

  • Relación de reducción amplia, medición estable a través de los cambios de flujo.

  • Salida multiseñal: pulso, 4-20mA,Hart y RS485 Modbus para sistemas de control.

  • Diseño integral compacto, Fácil instalación y calibración de parámetros de campo.

  • ExdIICT6 a prueba de explosiones opcional, adecuado para sitios de líquidos inflamables petroquímicos.

<32 33>

Especificación del medidor de flujo de turbina de brida

Medio medido Libre de impureza, líquido de baja viscosidad y no fuertemente corrosivo
Estándar de ejecución Sensor de flujo de turbina (JB/T9246-2016)
Regulación de verificación Medidor de flujo de turbina (JJG1037-2008)
Calibre de instrumentos y método de conexión Tipo de conexión de brida: DN15-DN200
Estándar de brida Estándar convencional HG/T 20592-2009
Otros estándares Estándares internacionales de brida de tubería , como DIN alemán, ANSI estadounidense, JS japonés
Normas de brida de tubería doméstica , como las normas del Ministerio de Industria Química, Estándares del Ministerio de Maquinaria
Clase de precisión y repetibilidad correspondienteClase de precisión*1±1%R±0,5%R±0,2%R (requiere personalización)
Repetibilidad≤0,33%≤0,17%≤0,07%
Ratio de rango6:1, 10:1, 20:1
Condiciones de verificaciónDispositivo de verificaciónDispositivo de verificación del caudal de líquidos por el método del medidor patrón; dispositivo de verificación del caudal de líquidos por el método de masa estática
Condiciones ambientalesTemperatura ambiente: 20℃; humedad relativa: 65%
Condiciones de funcionamientoTemperatura del medioEstándar: -20℃~80℃; T: -40℃~180℃
Temperatura ambiente-20℃~60℃
Humedad relativa5%~90%
Presión atmosférica86Kpa~106Kpa
Función de salidaSalida de señalSeñal de pulso, Señal de 4-20 mA
Salida de comunicaciónComunicación RS485, protocolo HART
Alimentación de trabajoAlimentación externa+24 VCC, adecuada para salida de 4-20 mA, salida de pulsos, RS485, etc.
Alimentación internaCM0, CM4 (1 conjunto de batería de litio de 3,6 V y 19 Ah)
Interfaz de la línea de señalTipo NConector Hirschmann DIN43650 o conector de aviación CX165P
Toda la serieCierre metálico estanco con rosca interior M20×1,5
Grado de protección contra explosionesExdIIC T6 Gb
Grado de protecciónIP65 o superior (personalizable)

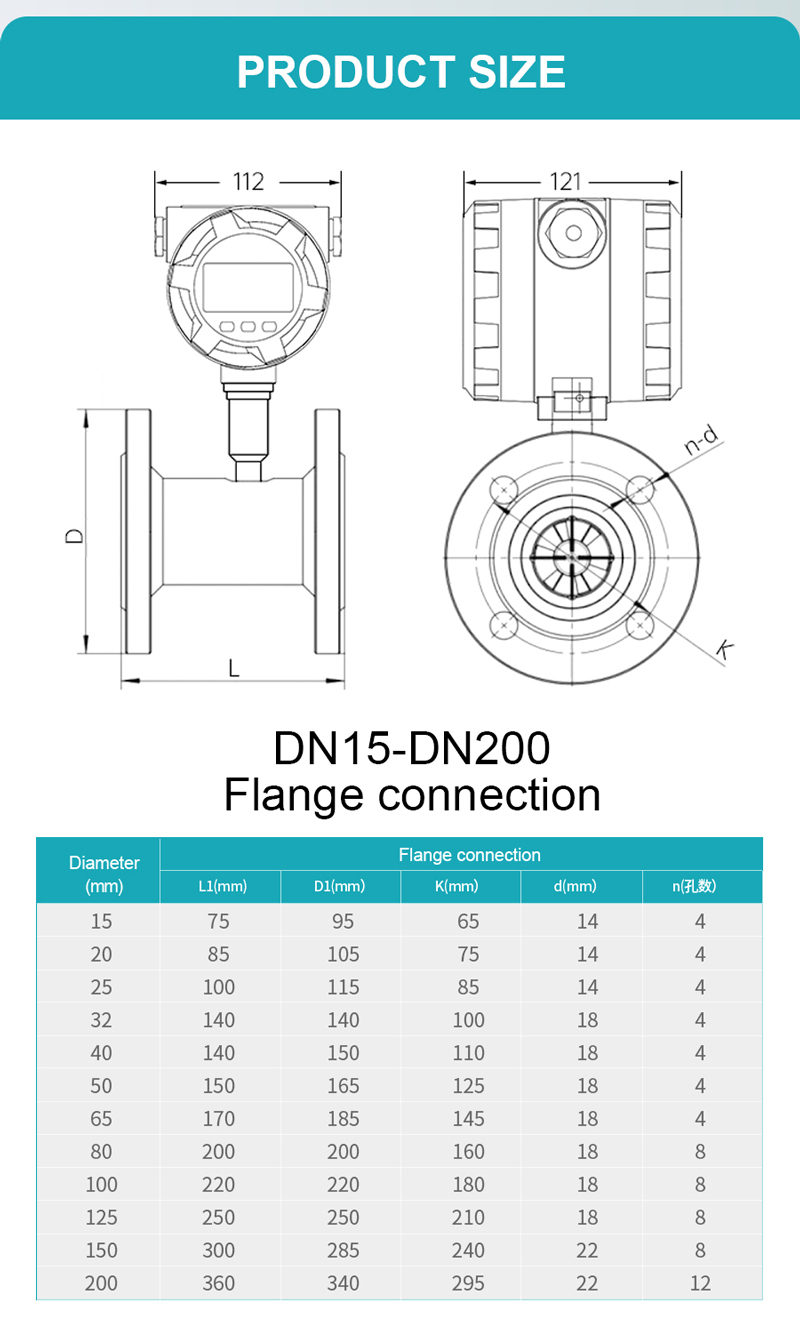

Diagrama del medidor de flujo de turbina de brida

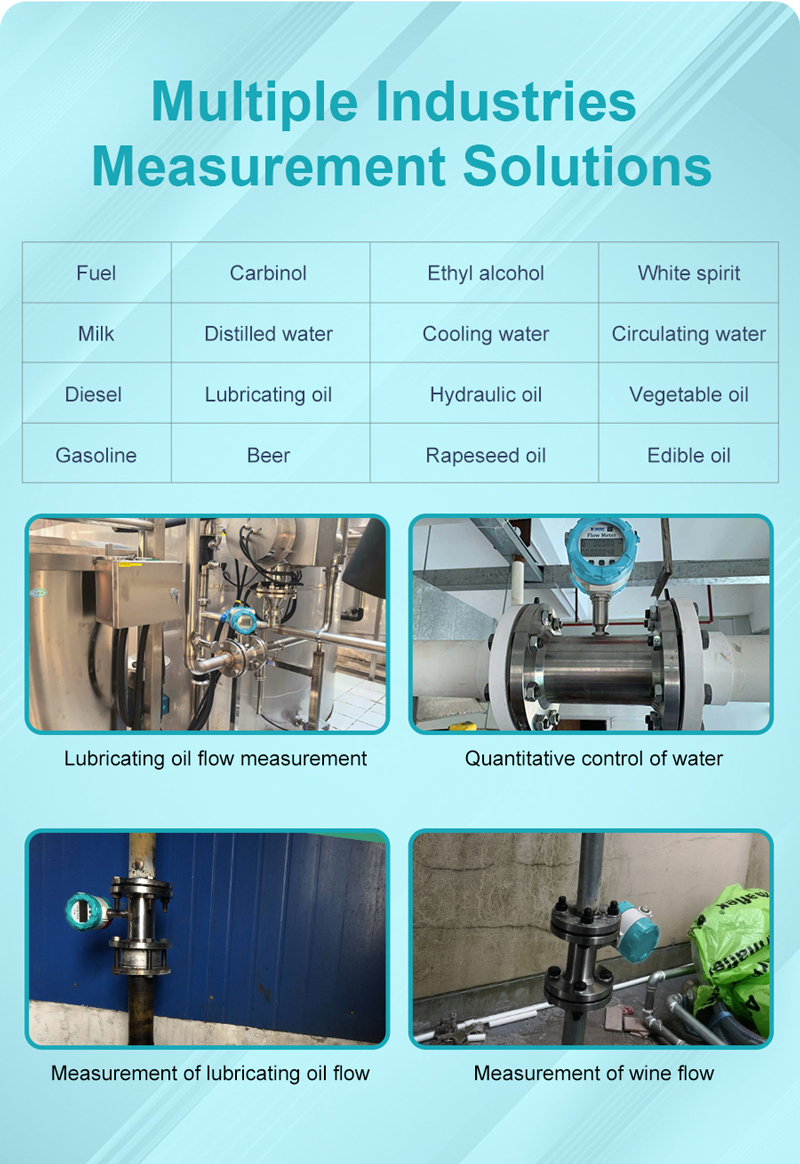

Flange Turbine Flow Meter for Auto Level Measurement

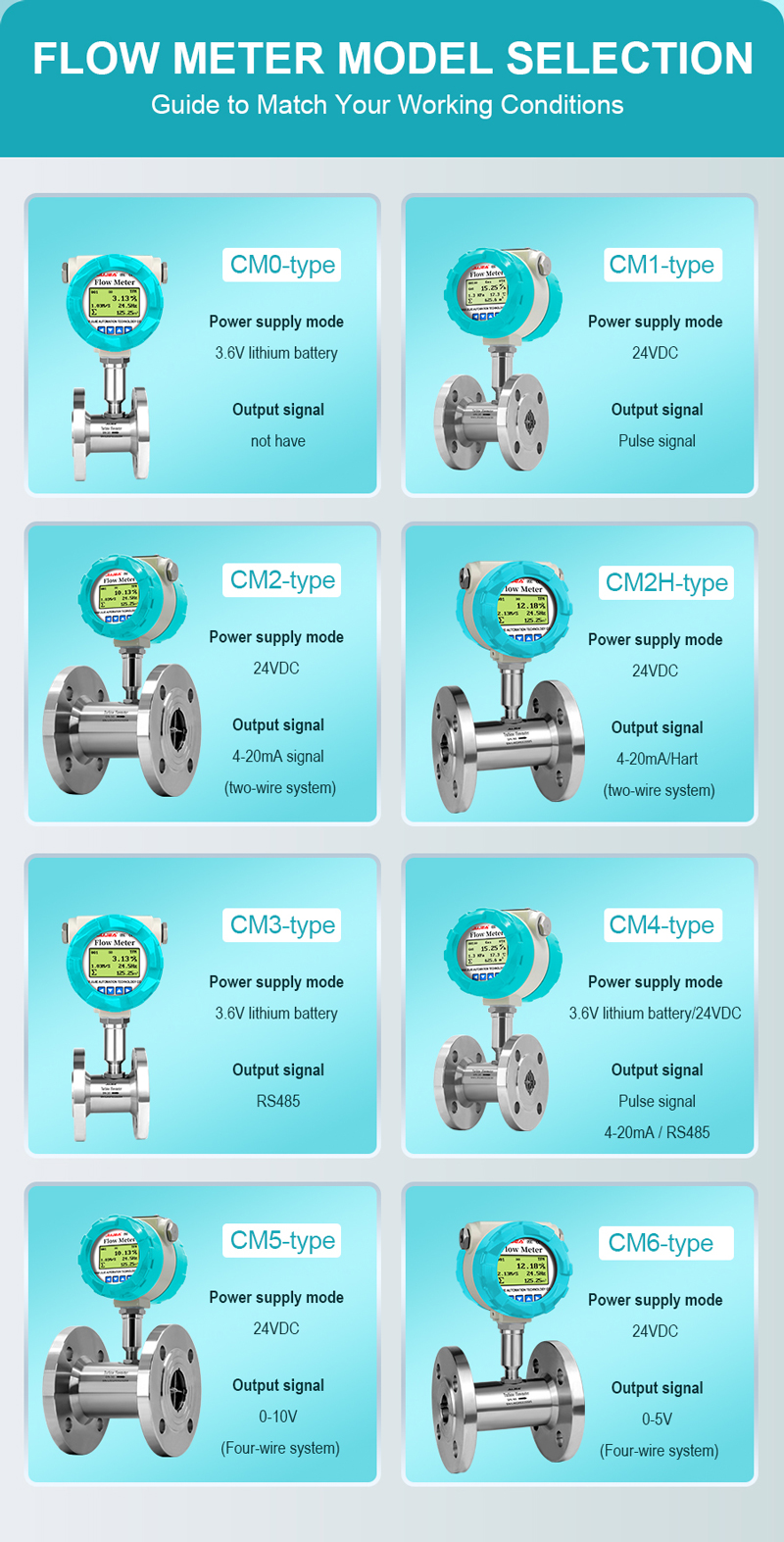

Flange Turbine Flow Meter for Bubble Level Sensor

Flange Turbine Flow Meter for Bubble Type Level Transmitter
