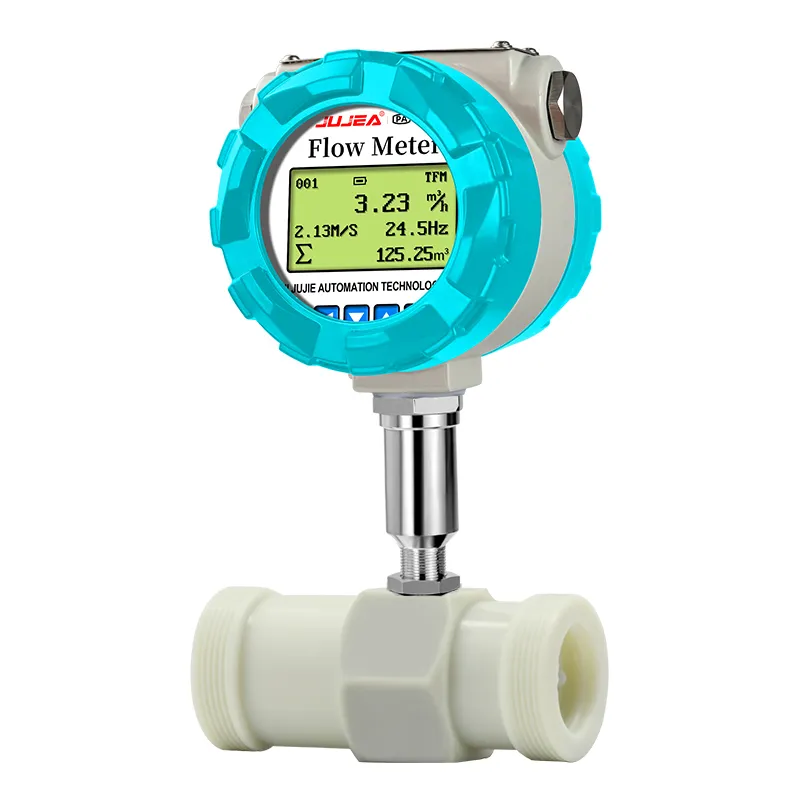

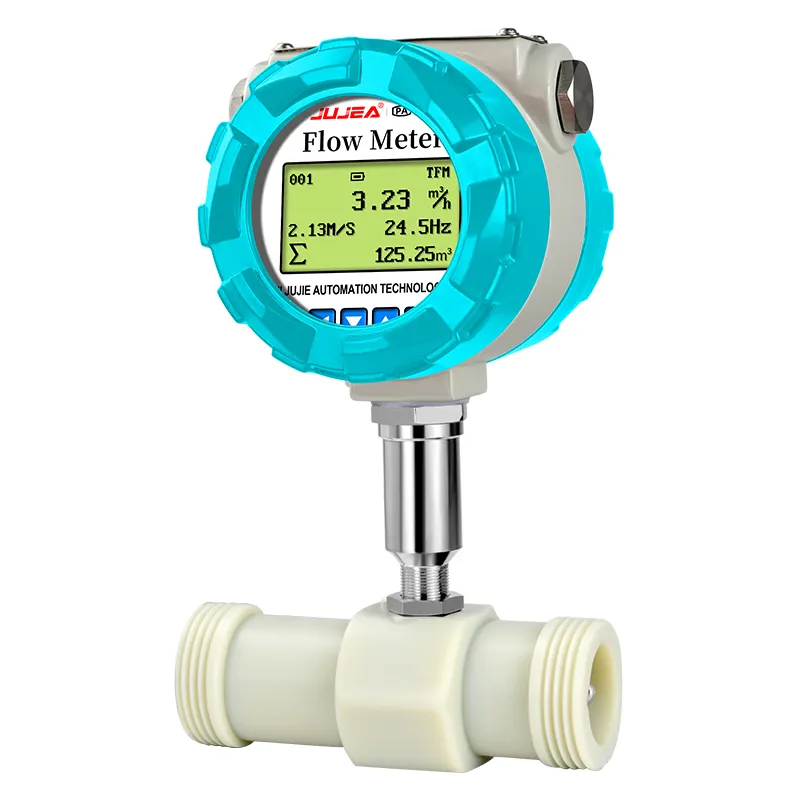

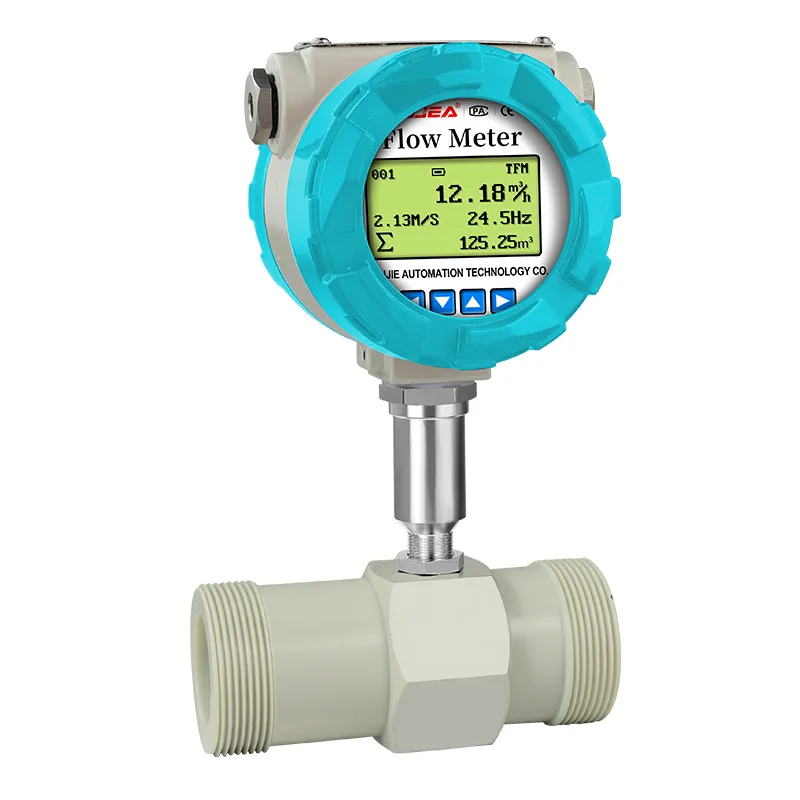

Medidor de flujo de turbina PTFE

Medidor de flujo de turbina de PTFE con cuerpos de tubería de PTFE resistentes a la corrosión, totalmente resistente a líquidos corrosivos de ácidos fuertes y álcalis y otros líquidos corrosivos de baja viscosidad. Opciones de rosca/brida disponibles con salidas de pulso 4-20mA y RS485 para tuberías químicas.

Características del medidor de flujo de turbina de PTFE

Cuerpo de flujo de PTFE completo, resistencia excepcional al ácido fuerte, álcali y líquidos corrosivos

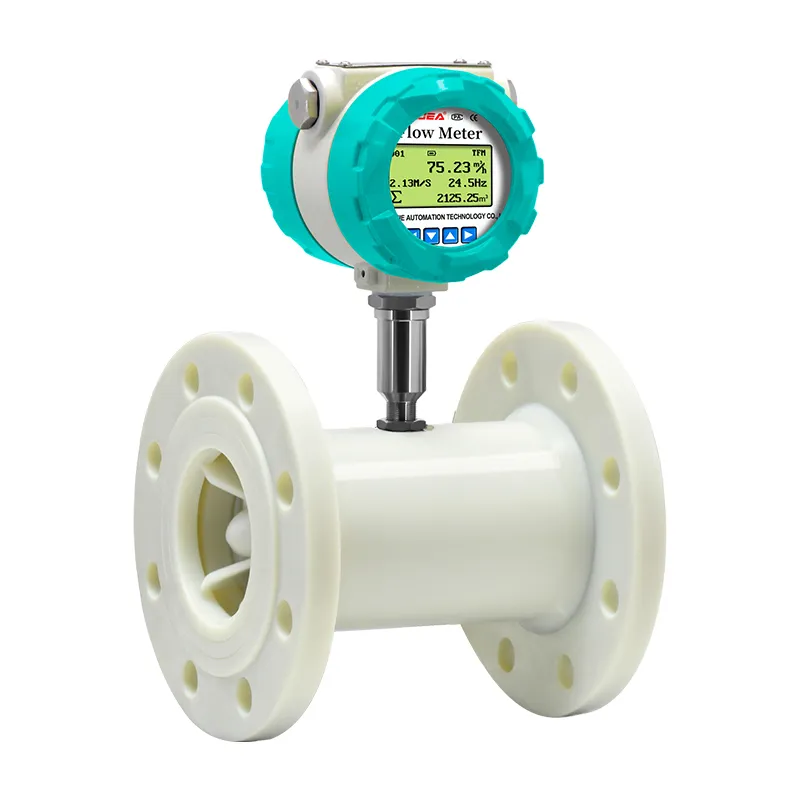

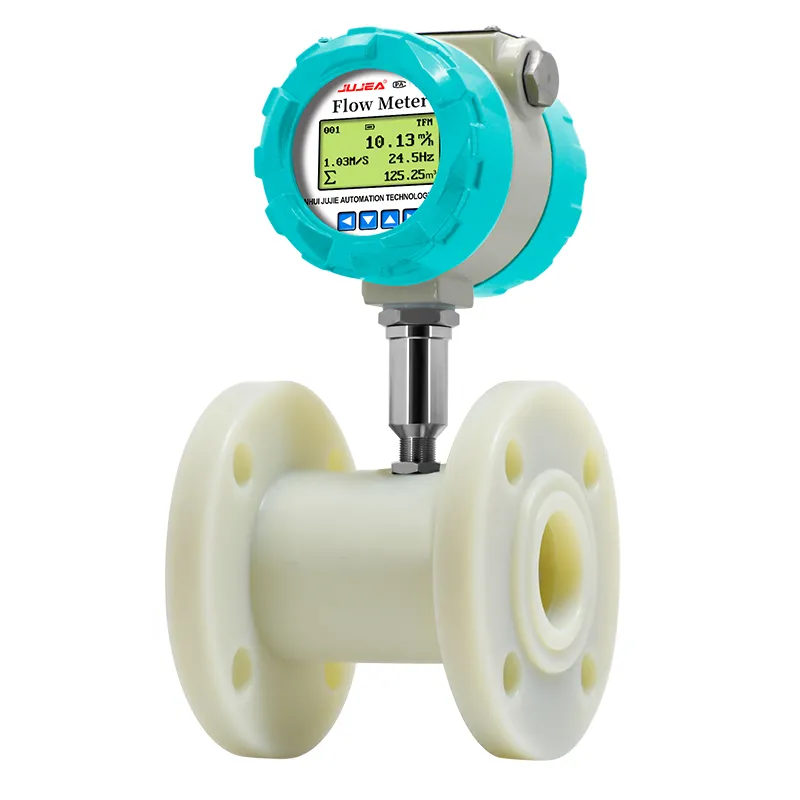

Dos estilos de conexión: rosca y brida
Rotor de PTFE resistente a la corrosión, sin contacto de metal con el medio, rendimiento anticorrosión
cabeza LCD digital a prueba de explosiones, visualización en tiempo real de la velocidad de flujo y el flujo total
Múltiples salidas de señal: pulso, 4-20mA, Hart y RS485 Modbus para control industrial
Estructura ligera, fácil de instalar y bajo costo de mantenimiento
Pared interior lisa, media no fácil de adherir, conveniente para la limpieza de tuberías

<32 33>

Especificación del medidor de flujo de turbina de PTFE

<55 56><70 71> Clase de precisión y repetibilidad correspondiente

Medio medido	Libre de impureza, líquido de baja viscosidad y no fuertemente corrosivo
Estándar de ejecución	Sensor de flujo de turbina (JB/T9246-2016)
Regulación de verificación	Medidor de flujo de turbina (JJG1037-2008)
Calibre de instrumentos y método de conexión	Tipo de conexión de brida: DN15-DN200; Tipo de conexión de rosca: DN4-DN50; Tipo de conexión de abrazadera: DN4-DN200; Tipo de conexión de aro de abrazadera: DN4-DN100
Estándar de brida	Estándar convencional	HG/T 20592-2009
	Otros estándares	Estándares internacionales de brida de tubería	, como DIN alemán, ANSI estadounidense, JS japonés
		Normas de brida de tubería doméstica	, como las normas del Ministerio de Industria Química, normas del Ministerio de Maquinaria	Especificación de rosca	Especificación convencional	Rosca de tubería británica (rosca externa)
Otras especificaciones	Rosca interna, rosca esférica, rosca NPT, etc.
Clase de precisión * 1	± 1% R	± 0.5% R	± 0.2% R (se requiere personalización)
Repetibilidad	≤ 0.33%	≤ 0.17%	≤ 0.07%
Relación de rango	6:1, 10:1, 20:1> <96 97>
Condiciones de verificación	Dispositivo de verificación de flujo de líquido	Método del medidor estándar; Método de masa estática Dispositivo de verificación de flujo de líquido
	Condiciones ambientales	Temperatura ambiente: 20 ℃; Humedad relativa: 65%
Condiciones de funcionamiento	Temperatura media	Estándar: -20 ℃ ~ 80 ℃; T: -40 ℃ ~ 180 ℃
	Temperatura ambiente	-20 ℃ ~ 60 ℃
	Humedad relativa	5% ~ 90%
	Presión atmosférica	86Kpa ~ 106Kpa
Función de salida	Salida de señal	Señal de pulso, señal de 4-20mA
	Salida de comunicación	Comunicación RS485, protocolo HART
Fuente de alimentación de trabajo	Fuente de alimentación externa	+ 24VDC, adecuado para salidas de 4 a 20mA, salida de pulso, RS485, etc
	Fuente de alimentación interna	CM0, CM4 (1 conjunto de batería de litio de 3,6 V y 19 Ah)
Interfaz de línea de señal	Tipo N	Conector Hirschmann DIN43650 o enchufe aeronáutico CX165P
	Toda la serie	Cierre metálico estanco con rosca interna M20×1,5
Grado de protección contra explosiones	ExdIIC T6 Gb
Grado de protección	IP65 o superior (personalizable)

Diagrama del medidor de flujo de turbina de PTFE

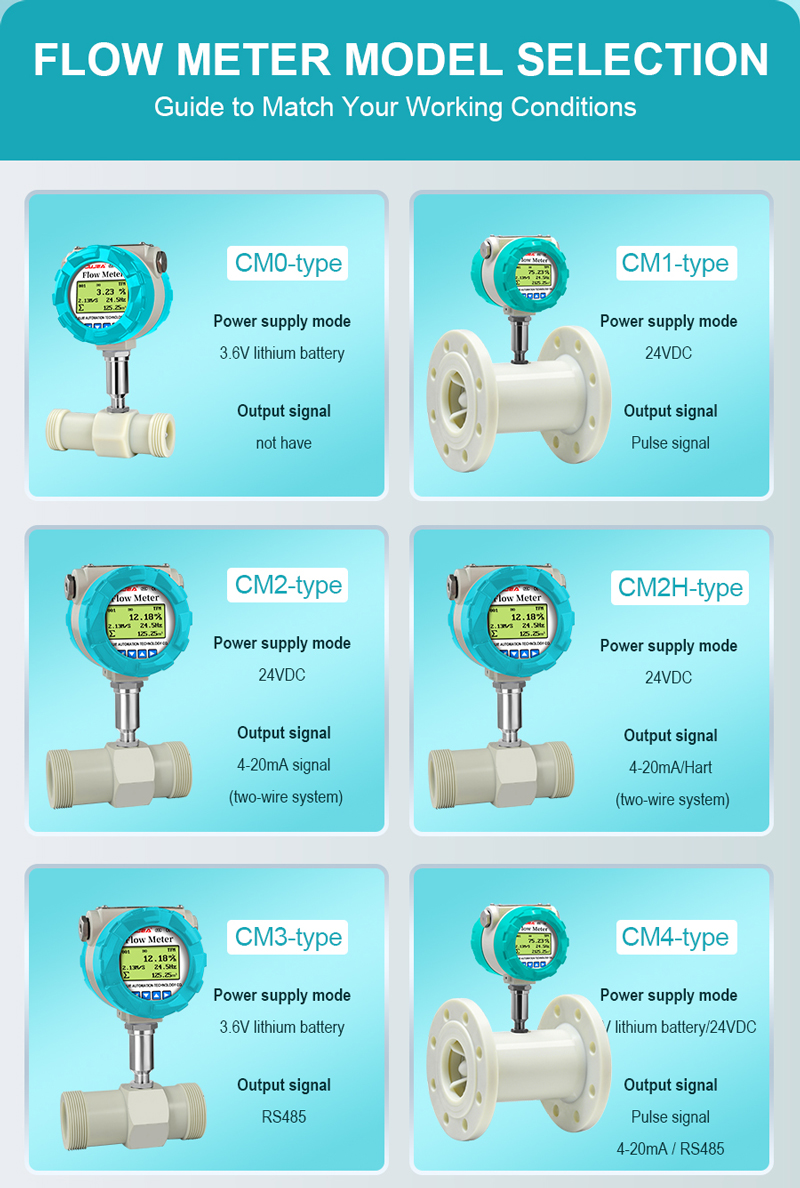

PTFE Turbine Flow Meter for Flow Meter Batch Controller

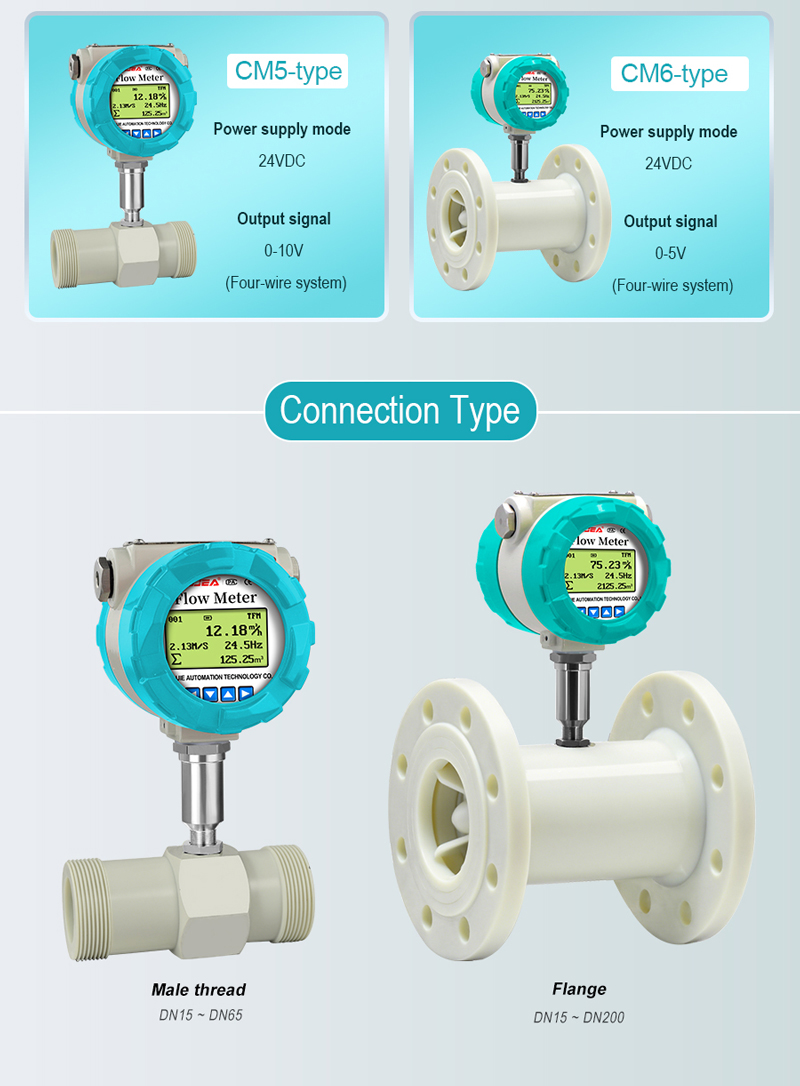

PTFE Turbine Flow Meter for Liquid Batch Controller
